第53回平均天井高さの算定

【概要】

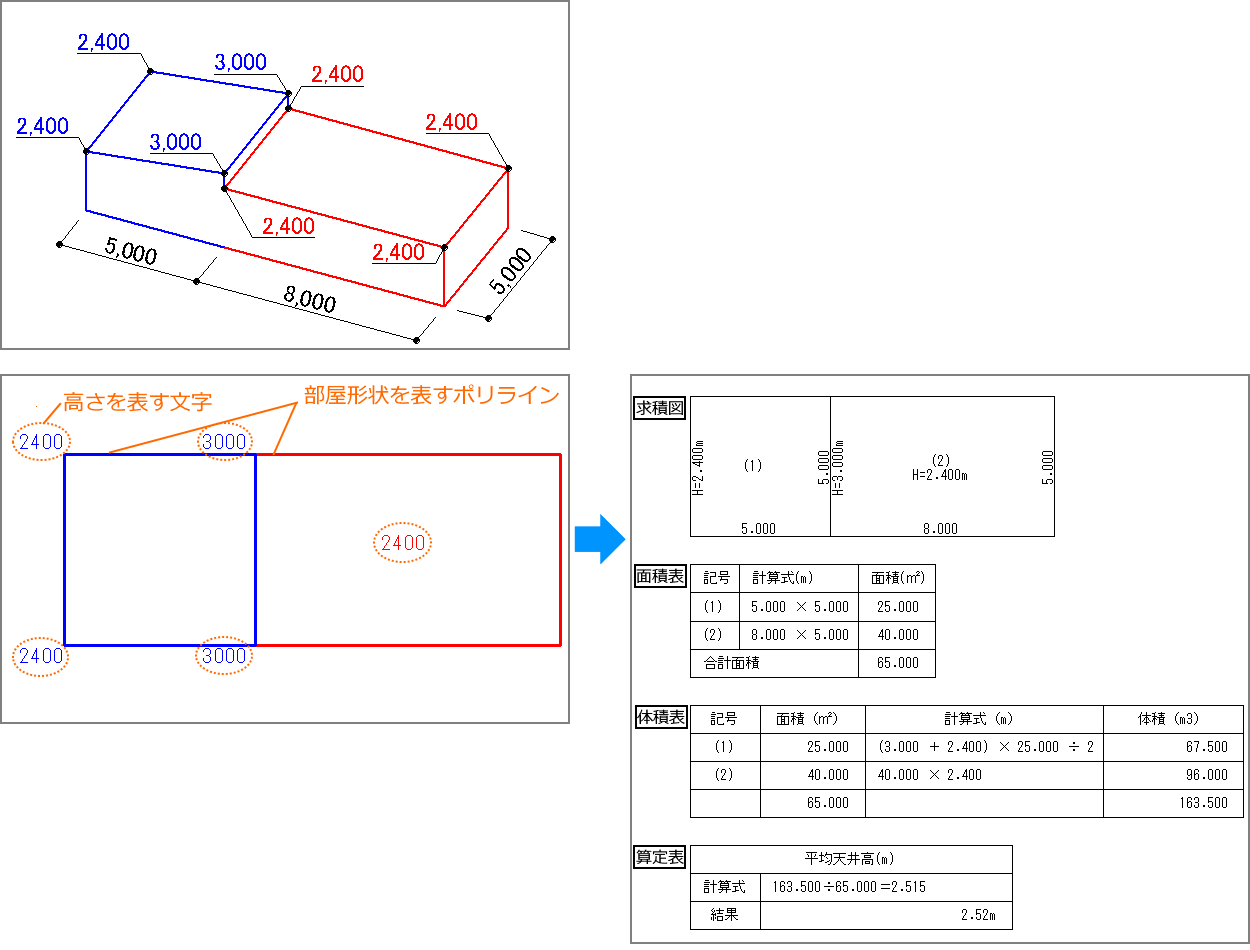

DRA-CAD19より、平均天井高さを算定できるようになりました。部屋形状を表すポリラインと高さを表す文字列から、根拠となる求積図、面積表、体積表、算定表が自動で作成されます。

【操作】

使うコマンド：平均天井高算定コマンド
リボンメニュー：[法規]メニュー → [確認申請]パネル → 平均天井高算定
プルダウンメニュー：[建築]メニュー → 平均天井高算定

1. 部屋形状をポリラインで作成します。
2. 高さを表す文字を配置します。

■ポイント1：
部屋形状は、高さが異なる範囲ごとにレイヤを分けて、ポリラインで作図します。
例では、「勾配天井部分」と「天井高さが同じ部分」に分けて入力します。

■ポイント2：
高さを表す文字列を「半角」、「単位はmm」で入力します。
勾配天井では、各頂点に入力します。同じ高さの天井では、ポリライン内に1つ入力します。レイヤは各部屋のポリラインと同じレイヤで入力します。

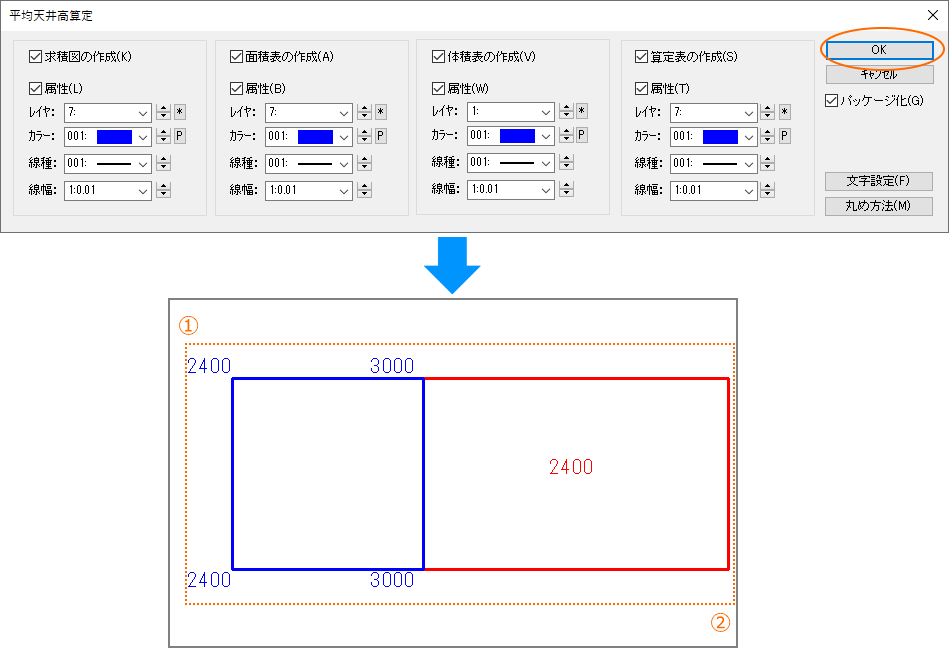

3. 「平均天井高算定」コマンドを実行し、[OK]ボタンをクリックしてポリラインを選択します。

4. 求積図をクリックで配置します。続けて順に、面積表、体積表、算定表をクリックで配置します。
