第15回パッケージ編集

【概要】

「パッケージ編集」は、図面に配置しているパッケージを分解することなく直接編集できるコマンドです。

【操作】

1.「パッケージ編集」を実行し、編集したいパッケージを選択します

パッケージを編集する新しいウィンドウが開きます。

2. 図形を編集します

移動や削除などパッケージの図形を自由に編集できます。

3. [パッケージを保存]ボタンを押して、パッケージ編集ウィンドウを閉じます

図面に配置しているパッケージが更新されます。

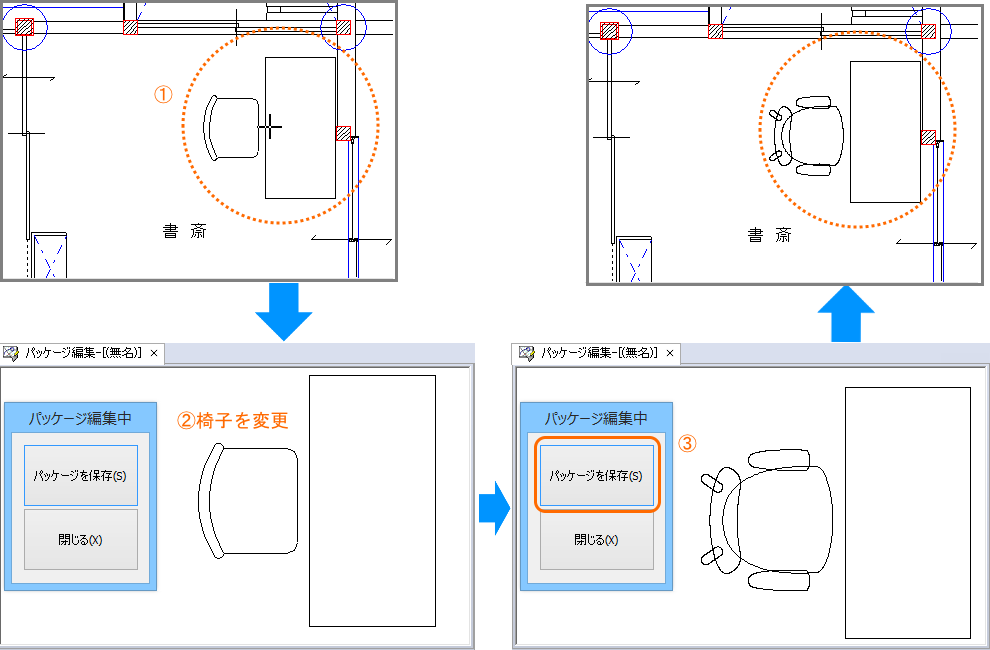

パッケージ内の椅子の種類を変更してパッケージを上書き保存する

机と椅子をセットにしたパッケージ内の椅子の種類を変更します。

1. 机と椅子をセットにしたパッケージを選択します
2. 「パッケージ編集」を実行し椅子の図形を削除します
3. 別の種類の椅子の図形を貼り付けます
4. [パッケージを保存]ボタンを押して、パッケージ編集ウィンドウを閉じます

パッケージを分解して、図形を編集し、再度パッケージ化するという手順を行うことなく、配置しているパッケージの内容を変更できます。
パッケージ内の図形だけが表示されるので、分かりやすいです。

【補足】

• 「パッケージ編集」は、DRA-CAD17以降のバージョンでお使いいただけます。
• ブロック図形についても同様に編集できる「ブロック編集」コマンドがあります。合わせてご利用ください。

作図作業の効率化にお役立ていただければと思います。
