第16回図面トレースを便利に使おう

～図面ファイルの活用①～

【概要】

i-ARMでは、図面ファイルを活用した機能がいくつかあります。
今回は、図面ファイルをトレース図として読み込む機能をご紹介いたします。

【機能】

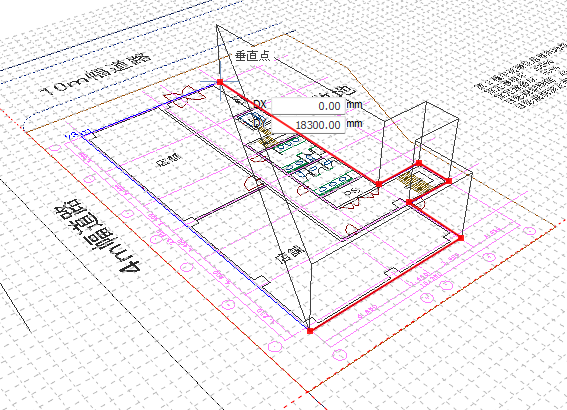

1．表示、スナップ機能

トレース図は表示/非表示(レイヤ単位)や表示色の設定などが可能です。
また、スナップすることができるので、正確な位置での入力や編集をサポートします。

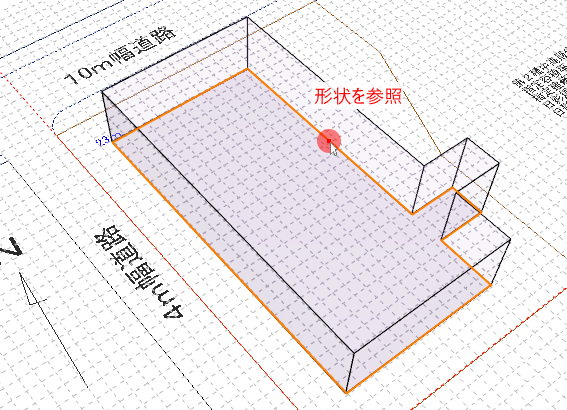

2．形状参照機能

敷地形状、マス、引き伸ばしコマンドでは、トレース図を参照した入力機能があります。
少ない操作で形状を入力することができて便利です。

【操作】

1．コマンドの起動

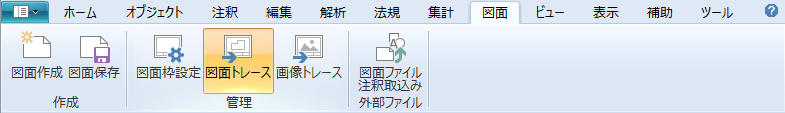

リボンメニュー「図面タブ」 → 「図面トレース」を実行します。

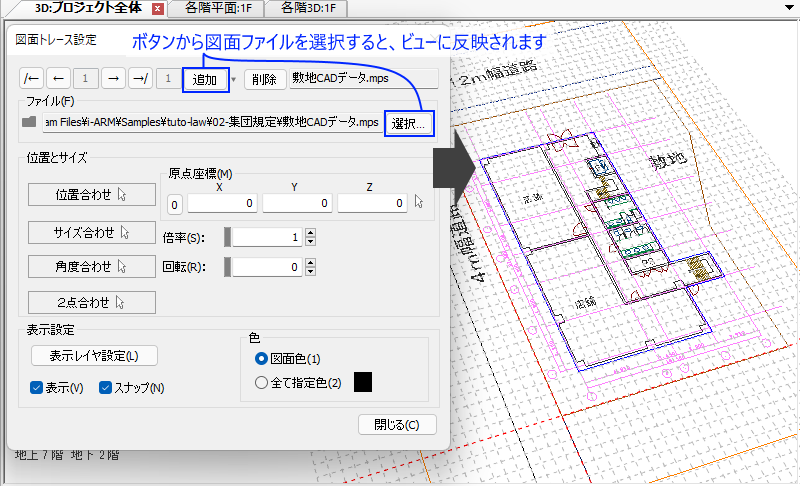

2．ファイルの選択

設定ダイアログの[追加]または[選択]ボタンより図面ファイルを選択します。
図面ファイルを設定すると、すぐにビューに表示されます。

• アイドル時（コマンド非実行時）にエクスプローラから図面ファイルをドロップして、図面トレースを実行することもできます。

3．設定

位置合わせやサイズ、表示レイヤ、色、スナップなどの設定が可能です。
位置やサイズはエディット入力の他、ビュー上で指示して合わせることができます。
[表示レイヤ設定]ではレイヤ単位での表示、非表示を設定することができます。

例）

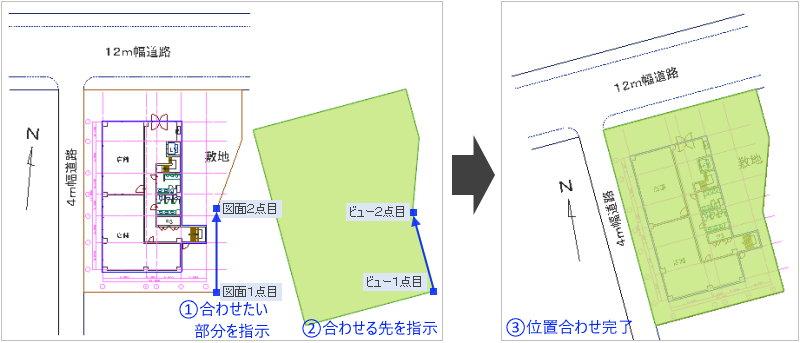

ビュー上で指示して、位置、サイズ、角度を合わせることができます。

[閉じる]ボタンでコマンドを終了します。

【補足】

・対応ファイル形式

DRA-CADをはじめ、AutoCAD、Jw_cad、SXF形式のファイルに対応しています。
mpz, mps, dwg, dxf, jww, jwc, sfc, p21

・ビューごとの設定

トレース図面はビューごとに複数設定することができます。

・トレースのコピー

他のビューで設定したトレース情報をコピーしたい場合は、[追加]ボタン右の▼からコピーすることができます。

・表示・非表示機能

ビューツールバーのよりトレース図面の表示・非表示の切り替え機能があります。
一時的に非表示にしたい場合にご利用ください。
また、トレース図が表示されない場合は、こちらの設定を確認してみてください。

今回のご紹介で利用したデータはi-ARMインストールフォルダ内にあります。

C:¥Program Files¥i-ARM¥Samples¥tuto-law¥02-集団規定¥敷地CADデータ.mps

ぜひ一度、図面トレース機能をお試しください。

また、図面ファイルを活用した機能は他にもありますので、別の回でご紹介いたします。
