第17回ドラッグ＆ドロップを使ってみよう

～ドラッグ＆ドロップ機能の紹介～

【概要】

i-ARMでは、エクスプローラから直接ファイルをドラッグ＆ドロップすると、データインポートやパーツ配置、テクスチャ貼り付けなど、ファイル形式に応じた取り込み操作ができます。
また、エクスプローラ以外にも、テクスチャウィンドウからドラッグ＆ドロップでテクスチャや塗カラーの設定が簡単に行えます。

【基本編】

1．ファイルを開く、インポート

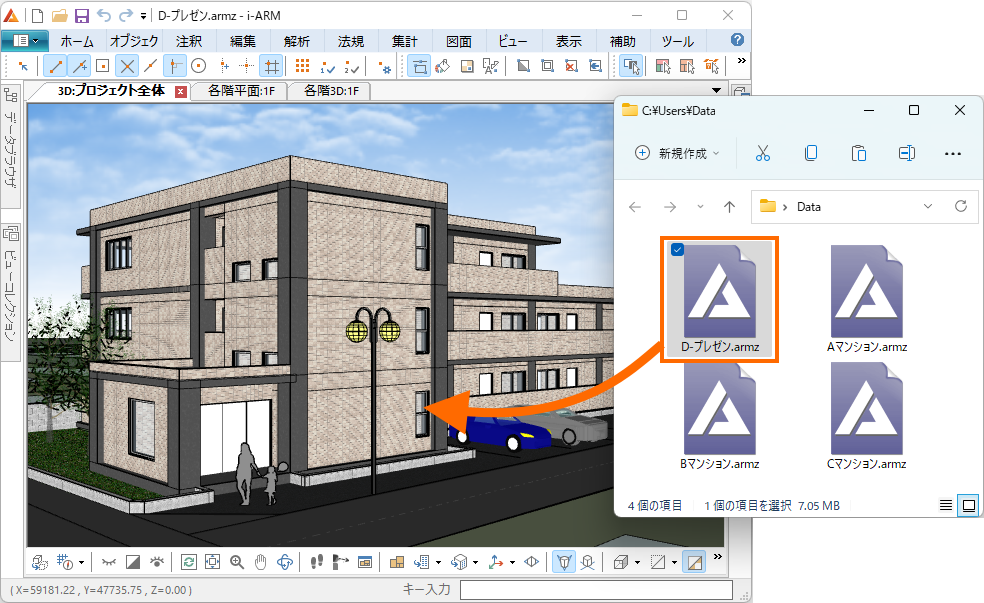

i-ARMファイルをドラッグ＆ドロップするとファイルが開かれます。
対応ファイル形式：armz, armx

また、図面やBIM、3Dファイルはインポートコマンドが実行されます。
対応ファイル形式：mpz, mps, dwg, dxf, jww, jwc, sfc, p21,ifc, stb, 3dm, skp, fbx, gml（xml,zip）, sim, json

2．テクスチャ貼り付け

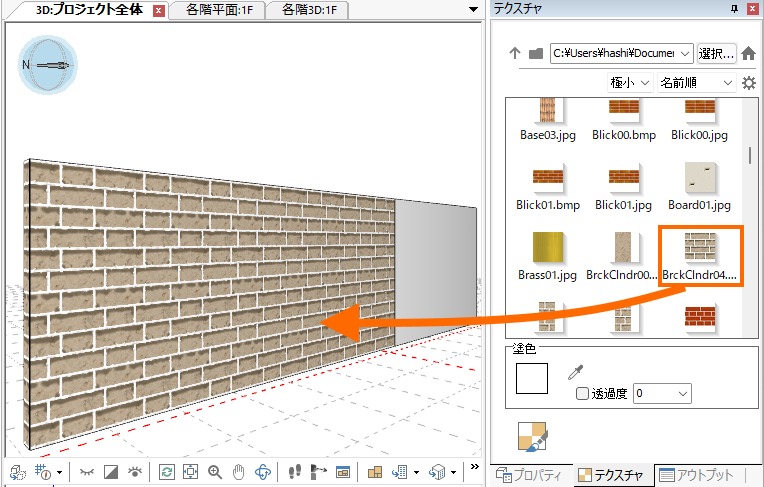

作業画面上の要素に、テクスチャウィンドウからドラッグ＆ドロップで、テクスチャの貼り付けが簡単に行えます。 また、エクスプローラから画像ファイルやテクスチャファイルをドラッグ＆ドロップしてテクスチャを貼ることも可能です。
対応ファイル形式：bmp, jpg/jpeg, tif/tiff, png, atz

【応用編】

1．パーツインポート

樹木や人物の画像ファイルを点景として取り込むことができます。
配置した点景画像は視点の変更に合わせて正面になるような表示（ビルボード）も可能です。

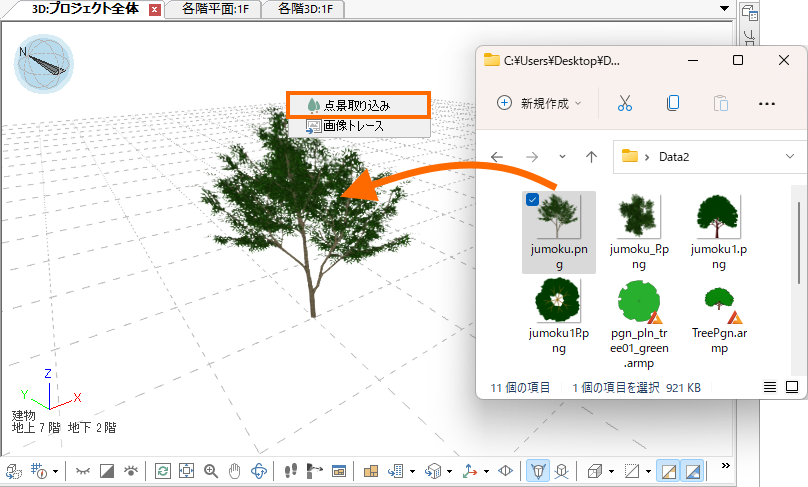

• 何もないところに画像ファイルをドラッグ＆ドロップ → [点景取り込み] → 配置位置指定

対応ファイル形式：bmp, jpg/jpeg, tif/tiff, png

また、i-ARMの部品ファイル（ARMP）をインポートして配置することもできます。

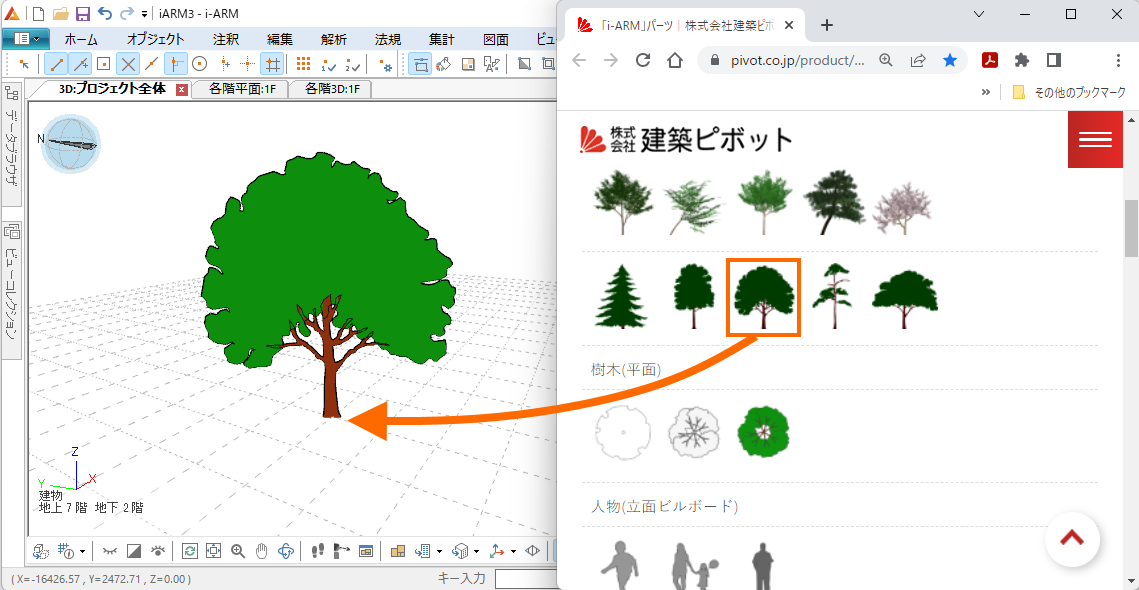

公開しているパーツページ（Webページ）のリンク画像を直接 i-ARM にドラッグ＆ドロップして配置することも可能です。

パーツサンプルページ

https://www.kozo.co.jp/program/cad/iarm/library/parts.html

• 上記ページやデータは予告なく削除・変更される場合があります。

2．テキストファイル

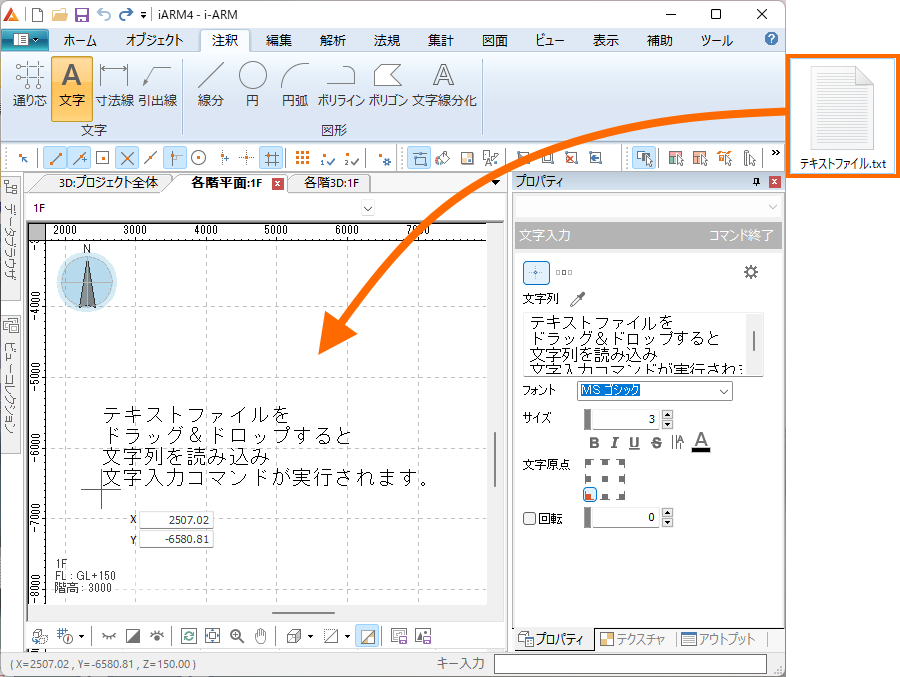

テキストファイル（txt）を作業画面にドラッグ＆ドロップすると、文字記入コマンドが実行されます。
また、文字記入や引出線コマンド実行時にドラッグ＆ドロップすると、入力欄にテキストファイルの文字列がセットされます。

3．トレース取り込み

図面ファイルや画像ファイルはトレースとして取り込むこともできます。
対応ファイル形式：mpz, mps, mpx, dwg, dxf, jww, jwc, sfc, p21, bmp, jpg/jpeg, tif/tiff, png

【対応ファイル一覧】

• i-ARMファイル：armz, armx
• i-ARMパーツファイル：armp
• 図面ファイル：mpz, mps, dwg, dxf, jww, jwc, sfc, p21
• 画像ファイル：bmp, jpg/jpeg, tif/tiff, png

各ファイル形式の対応の詳細は i-ARMヘルプ（F1ヘルプ）をご覧ください。
「トピックス」 → 「ファイルのドラッグ＆ドロップ」

ドラッグ＆ドロップを活用することで、よりスムーズに作業を進めることができます。
ぜひお試しください。

※「i-ARM」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
