1日5分か10分くらい、3日も教えれば使いこなせる

株式会社札幌日総建
松川 昌司マツカワ　マサジ 氏

株式会社札幌日総建

設立

1973年

所在地

北海道札幌市

URL

https://www.s-nissoken.co.jp

主な作品

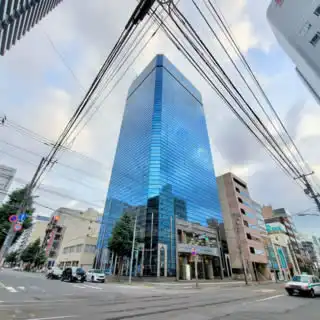

ＨＬＣ本社ビル
日昭アルミ工業㈱札幌社屋
札幌コンベンションセンター
ｄｏｃｏｍｏ月寒ビル
やわらぎ斎場江別

― 「DRA-CAD」を使い始めたきっかけを教えてください。

松川氏 当時、構造システムの代理店をしていた関係もあり、当時存在した構造部では「DRA-CAD」を使ってバンバン図面を描いていました。
おそらく札幌で一番CAD導入が早かったのではないかと思います。 入社した35年前当時、私はLAB-Sを使っていて「DRA-CAD」はあまり使っていませんでした。 その代わりCADオペレーターが手描きの一般図などの図面を「DRA-CAD」で清書していました。

平面などの一般図くらいしかCADで入力していなかったのですが、だんだんとオペレーターに描いてもらうよりも自分で描いた方が早いのでは？と思い始めて、入社から2年くらいした時から自分でも本格的に「DRA-CAD」を使い始めるようになりました。
まずは会社で若手となる30歳くらいのメンバーが手描きからCADに移行しはじめ、それから世間一般でCADの時代になってきて、全社員がCADを使うようになりました。

― 長い間「DRA-CAD」を使っているとなると、他のCADソフトを検討されたことはなかったのでしょうか？

松川氏 はい、何度かあります。
建築知識の付録でJw_cadが出た時に、一度インストールしてみましたが、「DRA-CAD」とのインターフェースの違いもあって導入には至りませんでした。 また、MS-DOSからWindows95になった時、AutoCAD LTを1本導入したことがあります。 ですが、「DRA-CAD」で当たり前にできていたことが、AutoCADではできなかったり手間がかかったりしたため、「DRA-CAD」からAutoCADに切り替えるのはかなり難しく感じました。
逆に、AutoCADでできていたことが、「DRA-CAD」でできないといった事はほぼありません。 線をひくというCADソフトとしては、「DRA-CAD」が一番使い勝手が良いと思います。

― 社内での「DRA-CAD」の評価はいかがでしょうか？

松川氏 学生時代にJw_cadやAutoCADを使っていた新入社員も、1日5分から10分くらい、3日も教えれば使いこなせるようになります。 新人教育を終えた後に感想を聞いてみても、「DRA-CAD」は使いやすいといいます。

― DRA-CADを使っていて良かったと感じる機能があれば教えてください。

松川氏 「レイアウト機能」が追加されたのは良かったです。
1/100の平面図を作ったら、それを1/50の詳細図にもっていって加筆して、さらに建具表のキープランにもっていくことができます。 平面関係の図面は、レイアウトを使うことで、一つの図面を修正すれば、自動的に関連する他の図面も修正されるので助かっています。 BIMを使っているような感じを受けます。

「退避レイヤ」も良い機能のひとつです。 通常、全レイヤ表示コマンドを実行したら、全ての図形が表示されてしまいますが、作業に不要なレイヤは隠しておけます。 例えば、平面詳細図でも、一般図関係のレイヤや、建具関係のレイヤと分けて作図していると、一つのファイルで複数の図面を効率よく作図したり管理できます。 最初から「DRA-CAD」に搭載されていた機能だったら、もっと使う人も多かったのではないかと思います。

また、「面積表」もとても良いです。 細かい部屋がたくさんある時などは、壁の中心線でポリラインを描いておけば、選択するだけで面積表として集計してくれるので、とても助かっています。

それから何といっても、「建具記号」と「建具記号集計」は、集計の間違いを無くせるので便利に使っています。 建具記号は四角など形状を変えて建具以外にも使用しています。
例えば、スリーブの位置や数を確認する際に使っています。 この確認作業で積算で数量を拾う際の間違いが減らせます。 途中から搭載された「DRA-CAD」の機能の中では一番使っている機能です。

― 最近はBIMソフトを活用した設計も手掛けられているとお聞きしました。直近でBIM関連のエピソードなどがあれば教えてください。

松川氏 この間、15m四方くらいの計画地の点群データが手に入ったので、BIMで読み込んでみましたが、データがとても重くて使えなかったことがありました。

― その程度のデータの大きさでしたら、「DRA-CAD」で軽快に操作することができます。 高低差のある時に断面をみることもできますし、見たい範囲以外を削除コマンドで消してから断面方向の立面表示にして確認することもできます。 iPhoneで3Dスキャンすると、敷地規模によっては開始点と終点で多少ずれることがありますが、計画地を3Dスキャンしておくと後に色々使えて便利です。機会があれば是非お試しください。

松川氏 Archicadでは重いと感じたのですが、「DRA-CAD」では軽快に操作できるんですね。
測定もできるので活用してみたいと思います。

今回は株式会社札幌日総建の松川昌司様から、「DRA-CAD」の長年のユーザーとしてその使いやすさと、様々なおすすめの機能についてご紹介いただきました。
「DRA-CAD」の使い勝手と軽快な操作性は他のユーザー様からたくさんの高評価をいただいており、松川様もその良さについてご評価いただき嬉しい限りです。 時代の流れとともに、ユーザー目線に沿った製品の開発に今後とも努めてまいります。
この度は貴重なお時間をありがとうございました。
