事例レポート
山中建築造形舎
- 長年使っているから分かるDRA-CADの魅力 -
山中建築造形舎は、1991年の設立以来、人の心地よいくらしのために、建築を中心としたものづくり・環境づくりを探求し続けています。
全ての設計業務は一貫して「DRA-CAD」で行っており、その対象は、一本の旗のデザインから建築や外部空間、看板や壁画のデザイン、既存の建築や空間の再生、町や地域の計画まで実に多岐にわたります。
その活動範囲は国内にとどまらず海外にも及んでいます。
本日は長年「DRA-CAD」を使用しているからこそ発見した「DRA-CAD」の魅力について、山中様にお伺いしました。
-
山中建築造形舎
山中 公一 氏
- 山中建築造形舎
- 設立
- 1991年
- 所在地
- 東京都千代田区
- URL
- http://plaza.harmonix.ne.jp/~jamanaka/
- 主な受賞歴
-
1993 年度設計競技最優秀案 「窓明の湯」（小豆温泉）
2018年 第1回ベトナム都市計画賞受賞
― 「DRA-CAD」を初めてご利用になったきっかけは何でしたか？
山中氏
独立前の会社で「DRA-CAD」に触れて以来使い続けています。
慣れ親しんだCADなので、他のソフトに変えようと思ったことはないです。
DOS時代に各立面図を立て起こしてパースを作れるようになってから、3次元も活用しています。
現在一人で仕事をしていますが、以前在籍していたスタッフたちとチームを組んで仕事に当たることもあります。
構造や設備とのやり取りは、Jw_cadで行うことも多いですが、CADデータと一緒にPDFも送ってもらっています。
できるだけCADデータは変更せずPDFを出力した印刷物を成果物としているので、データ変換で困ることもありません。
― 「DRA-CAD」の魅力を教えてください。
山中氏
昔使っていたDOS時代(約20年前)のデータを、最新の「DRA-CAD」でも開けて操作できるのが良いです。
先日、何十年も前に手掛けた住宅のウッドデッキへの木製階段を、オーナーから別物件へ移設したいとの話がありました。
当時のデータを開いて、設計図をすぐにあたれたので助かりました。

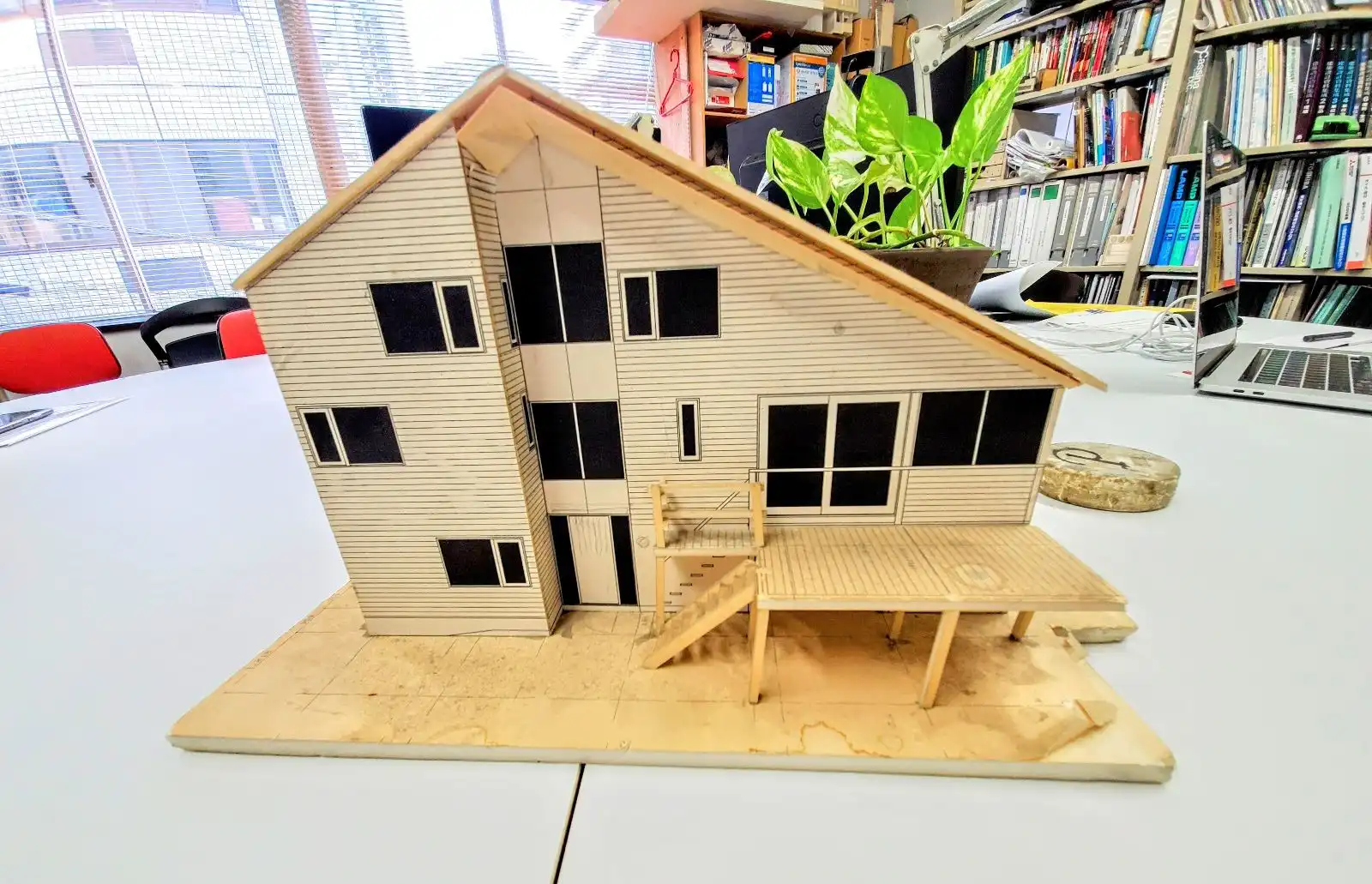

写真に写っているのはその設計図を模型にしたものです。
― 事務所に模型や、3次元のスケッチ、パースなどが多くあるのが印象的です。 3次元はどのように活用されていますか？
山中氏
エスキースの段階で、最初に3次元モデルを作ることが多いです。
建物に曲面があったり、敷地に高低差があったりする場合は、正確なスケッチを手書きで行うのは難しいです。
「DRA-CAD」で立体にすれば、アングルを決めて、隠線除去を行えば線画が簡単に出来上がります。

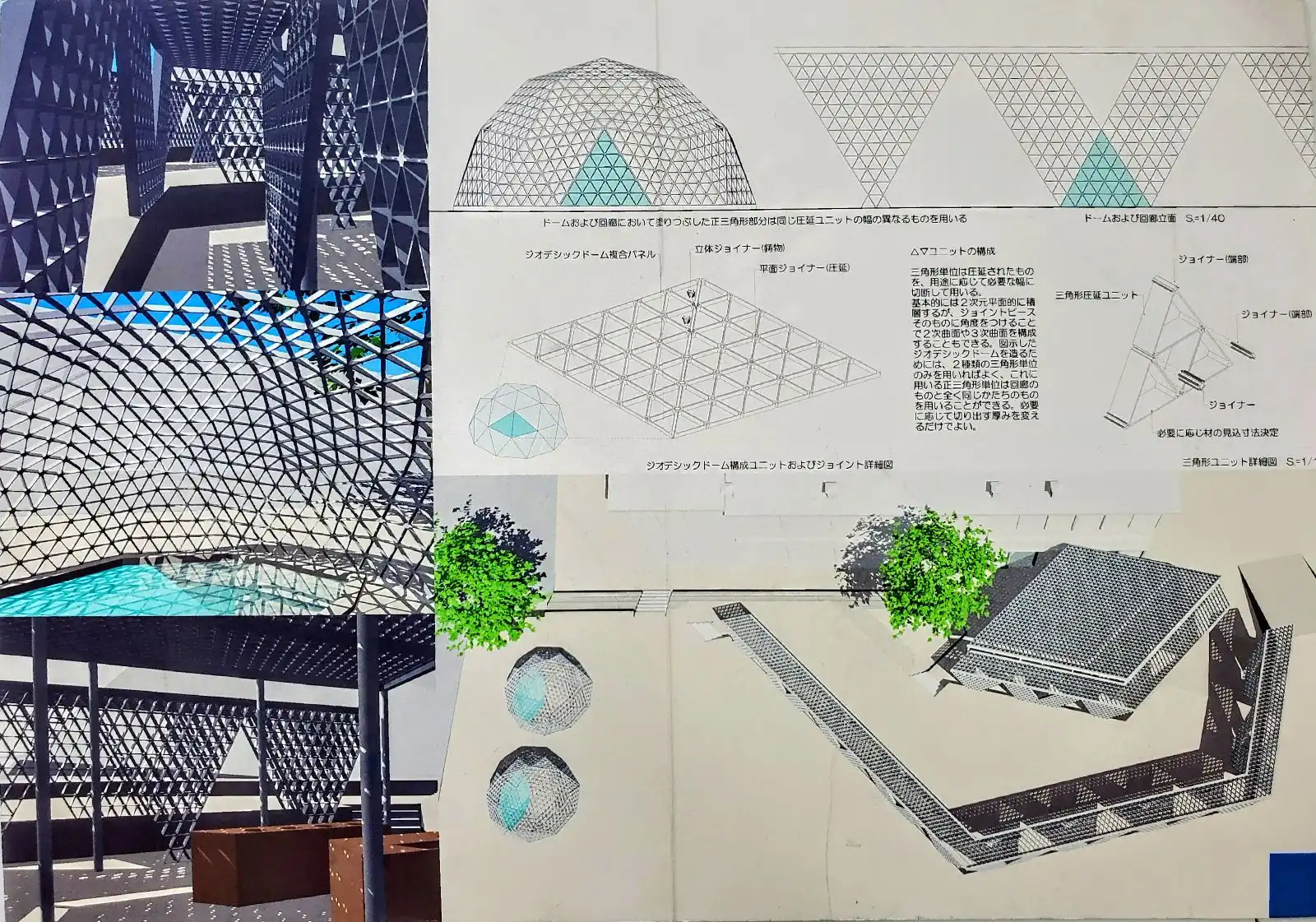

「DRA-CAD」で印刷した線画の上に、トレーシングペーパーを重ねて、手書きでスケッチを進める手法をとっています。
建物の正確なラインをCADで作り、それを手書きでトレースすることで、雰囲気の良いエスキースが行えます。
― 昔の「DRA-CAD」と比べて現在の「DRA-CAD」の性能は格段に上がっています。 近年、「DRA-CAD」バージョンアップされたそうですが、印象に残っている部分はありますか？
山中氏
「DRA-CAD6」から「DRA-CAD19」へバージョンアップした時、描画速度が上がって驚きました。
また、移動や複写コマンドのクリッピング機能も便利です。
１つのファイルに複数の図面を描くことも増えていて、複数範囲印刷の機能も助かっています。
― 「DRA-CAD」に改善してほしい点や、ご要望などはありますか？
山中氏
3次元の隠線除去表示の精度を上げてほしいです。
円柱同士が交わるような場面で、線がはみ出したりすることがあります。
また、ドラフタで角度を複数記憶して切り替えられるとうれしいです。
通り芯が複数回振れる計画も多いので。
― その様な物件でしたら、「CTRLキーとSHIFTキーの同時押し」機能はご存じですか？
山中氏
CTRLキーとSHIFTキーを押しながらクリックすると、指定した図形と同じ角度に自動回転するのですか。
これは便利ですね。
ちょうどそのような物件が来ているので助かります。
活用事例
― 「DRA-CAD」を使用した中で、印象に残っているプロジェクトなどがあったら教えてください。
山中氏
この図面は、100,000haにおよぶベトナムの経済区の拡張マスタープランに携わった時のものです。
1haの正方形の塗り図形を、1,000個計画地にレイアウトしました。
数量は、図形のプロパティで一瞬で確認できますが、万が一塗り図形が重なってしまってはいけません。
そこで、正方形は半透明の塗り属性にしました。
そうすると重なっている箇所があれば色が濃くなるので、目視で正しく配置できたかをチェックしました。
最後に
建築設計・製図CAD / DRA-CAD
「DRA-CAD」は、直感的な操作性と高いカスタマイズ性で設計者に応える国産の建築設計CADです。
デザイン、シミュレーション、プレゼンテーション、基本設計、実施設計、申請、施工図作成、維持管理関連業務など、建築の企画から生産、運用までのあらゆる場面をカバーし、さまざまな業種、職種の方々にご利用いただける設計支援ソフトウェアです。
PDFからCADデータへの変換、i-ARMをはじめとするBIMソフトウェア、AutoCAD、Jw_cad、SXFなど、さまざまな形式のデータを有効利用でき互換性に優れています。
意匠、構造、設備に関する専門コマンドや法規対応機能も標準装備し、画像や文字の表現手法も多彩です。
「DRA-CAD」の機能紹介
