データ連携機能

i-ARMは、優れた互換性で、今までの資産を無駄にすることなく効率的に作業ができます。
CADデータやBIMデータなど、様々な形式のデータを有効利用できます。

BIMモデルの活用

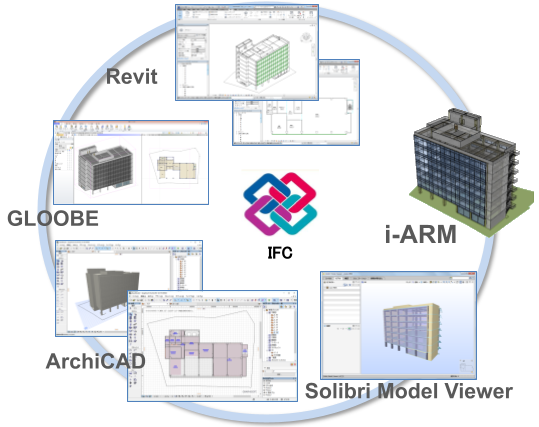

i-ARMはBIMの国際標準であるIFC形式の読み書きを標準サポートしています。
他社BIMソフトからIFCファイル形式でモデル情報を受け取り、法規チェックや根拠図の作成などを行うことができます。

ツール選択へ

3Dモデルの活用

i-ARMでは様々な形式の3Dモデルデータのインポート、エクスポートに対応しています。
既存のデータを利用することで、モデリングや複雑な法規確認を省力化しながら設計を進めることができます。

◆地図データのインポート

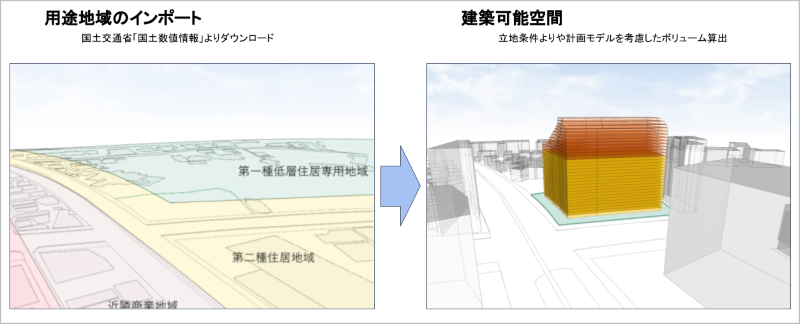

WEB上に公開されている地図データを読み込んで、建築可能ボリュームの算定を行うことができます。

操作方法：地図の取り込み

操作方法：用途地域の取り込み

◆3Dモデルのインポート

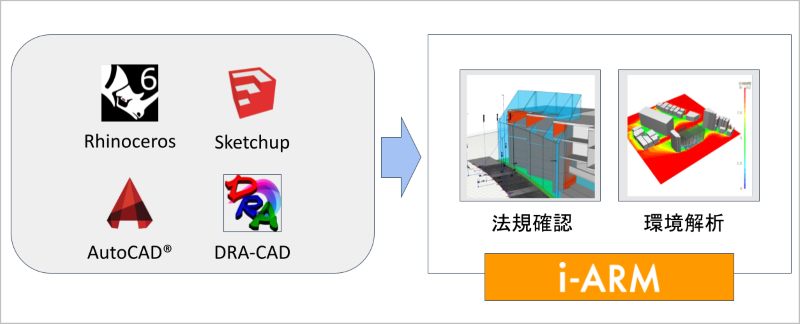

3Dモデルデータをインポートして、斜線制限・天空率・日影規制などの法規検討を行うことができます。

機能のご紹介-企画設計編-(PDF)

3Dモデル：3dm, skp, fbx, gml(zip), sima, stl, obj, 3ds, json, glTF

• 3DM：Robert McNeel & Associates社のRhinoceros® 3Dのファイルフォーマットです。
• SKP：Trimble社SketchUpのファイルフォーマットです。
• FBX：Autodesk社が所有するファイルフォーマットです。
• GML（Geography Markup Language）：地理的特徴を表現するXML形式のファイルフォーマットです。
  　地図データや用途地域データはZIPファイルでアップロードされている場合が多く、i-ARMではZIPファイルの読み込みに対応しています。
• SIMA：測量アプリケーションで用いられるテキスト形式のファイルフォーマットです。
• STL（Standard Triangulated Language）：三次元形状のデータを保存するファイルフォーマットの一つです。
• OBJ：Wavefront社が開発した三次元形状のデータを保存するファイルフォーマットです。
• 3DS：Autodesk 3ds Maxで使われる三次元形状のデータを保存するファイルフォーマットです。
• JSON（JavaScript Object Notation）：XMLなどと同様のテキストベースのデータフォーマットです。
• glTF（GL Transmission Format）：Khronos Group 3D Formats Working Groupによって開発された3Dモデルやシーンを表現するファイルフォーマットです。

ツール選択へ

CADデータの入出力

DRA-CADデータをはじめ、AutoCAD、Jw_cad、SFX形式のファイルに対応しています。
また、PDFファイルへ出力も可能です。

◆地図データのインポート
WEB上に公開されている地図データを読み込んで、建築可能ボリュームの算定を行うことができます。

CADデータ：mpz, mps, dwg, dxf, jww, jwc, sfc, p21

ツール選択へ

プログラム連携

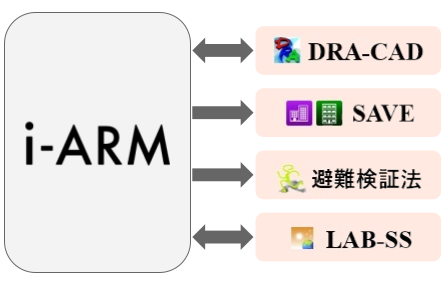

作業中のデータをDRA-CADやSAVEシリーズ、避難検証法、LAB-SSへ転送することができます。

また、CADデータやLAB-SSデータ(.lss/.lab)の読込みにも対応しています。

ツール選択へ

画像・動画ファイル

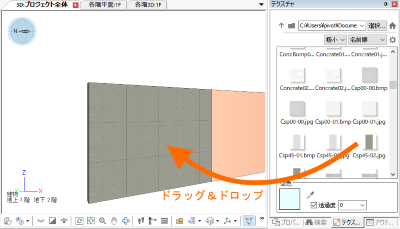

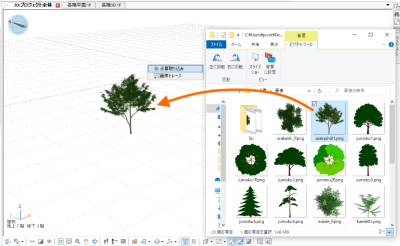

画像ファイルを点景データやテクスチャとして利用したり、画像・動画ファイルへの出力機能を活用することで、さらに表現の幅が広がります。

画像：bmp, jpg/jpeg, tif/tiff, png
動画：mp4, avi, wmv, mov

ツール選択へ

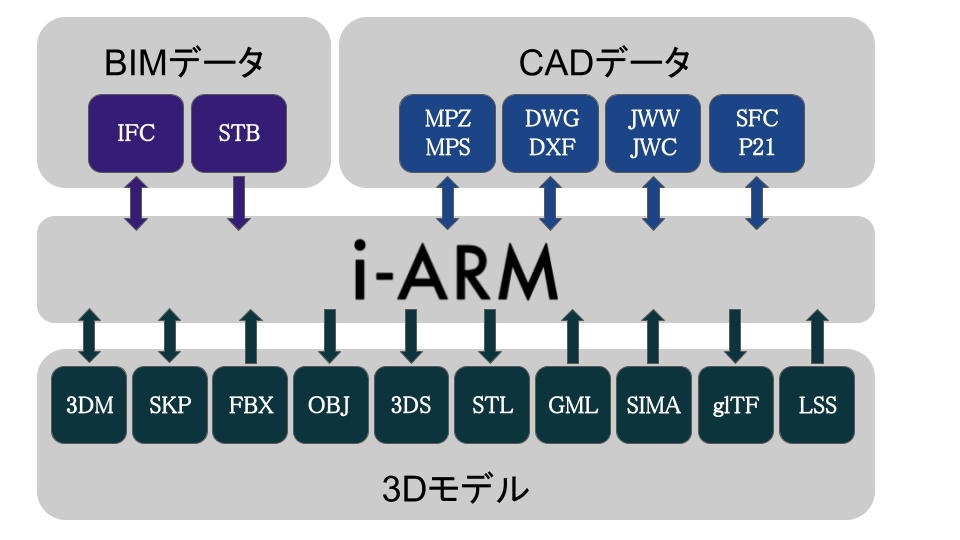

対応ファイル一覧

様々なデータを有効利用することで効率的に作業することができます。

ツール選択へ
