第3回地図を取り込んでみよう

～基盤地図情報のダウンロードと利用～

【概要】

国土地理院で公開されている基盤地図情報をi-ARMでインポートして利用することができます。周辺状況の確認や道路、周辺建物などを入力する手間を省くことができます。

【操作方法】

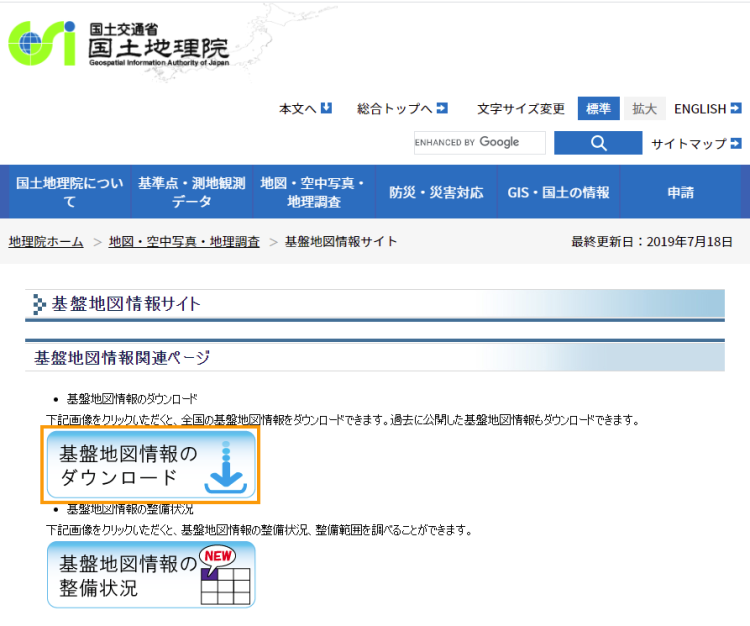

① 国交省国土地理院の基盤地図情報より計画地の地図データをダウンロードします。

https://www.gsi.go.jp/kiban/※ダウンロードは利用者登録制です。

i-ARMでは、基本項目（一般的な地図情報）、数値標高モデル（地形の３次元モデル）のどちらも利用することが可能です。

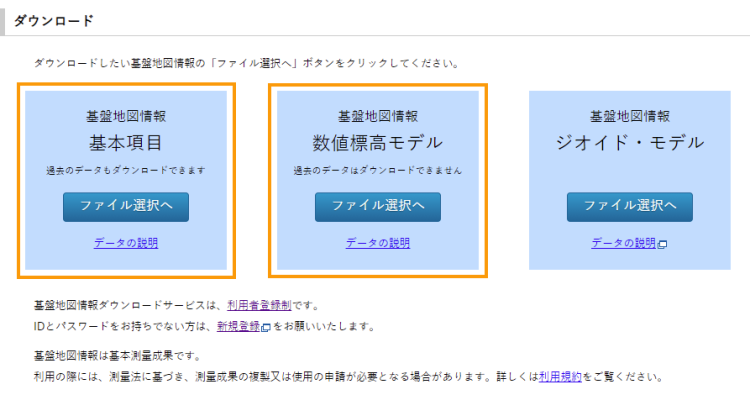

地図情報をダウンロードします。

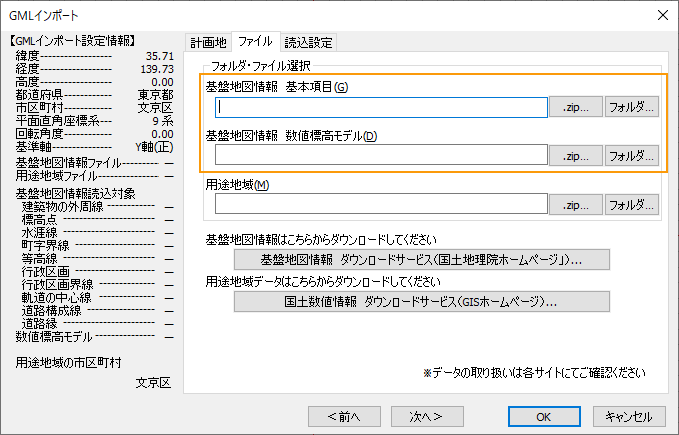

② 「i-ARMファイルメニュー」-「インポート-GMLファイルのインポート」を実行します。

事前に敷地コマンドなどで緯度経度を設定していない場合は「計画地」タブで位置情報を入力します。（位置情報の設定について）
「ファイル」タブで、①でダウンロードした基盤地図情報のzipファイル（または、zipファイル展開後のフォルダ）を選択します。

「読込設定」タブから読み込む対象や範囲などを変更することができます。

③ OKボタンをクリックした後、i-ARMモデルにダウンロードした地図情報が反映されます。

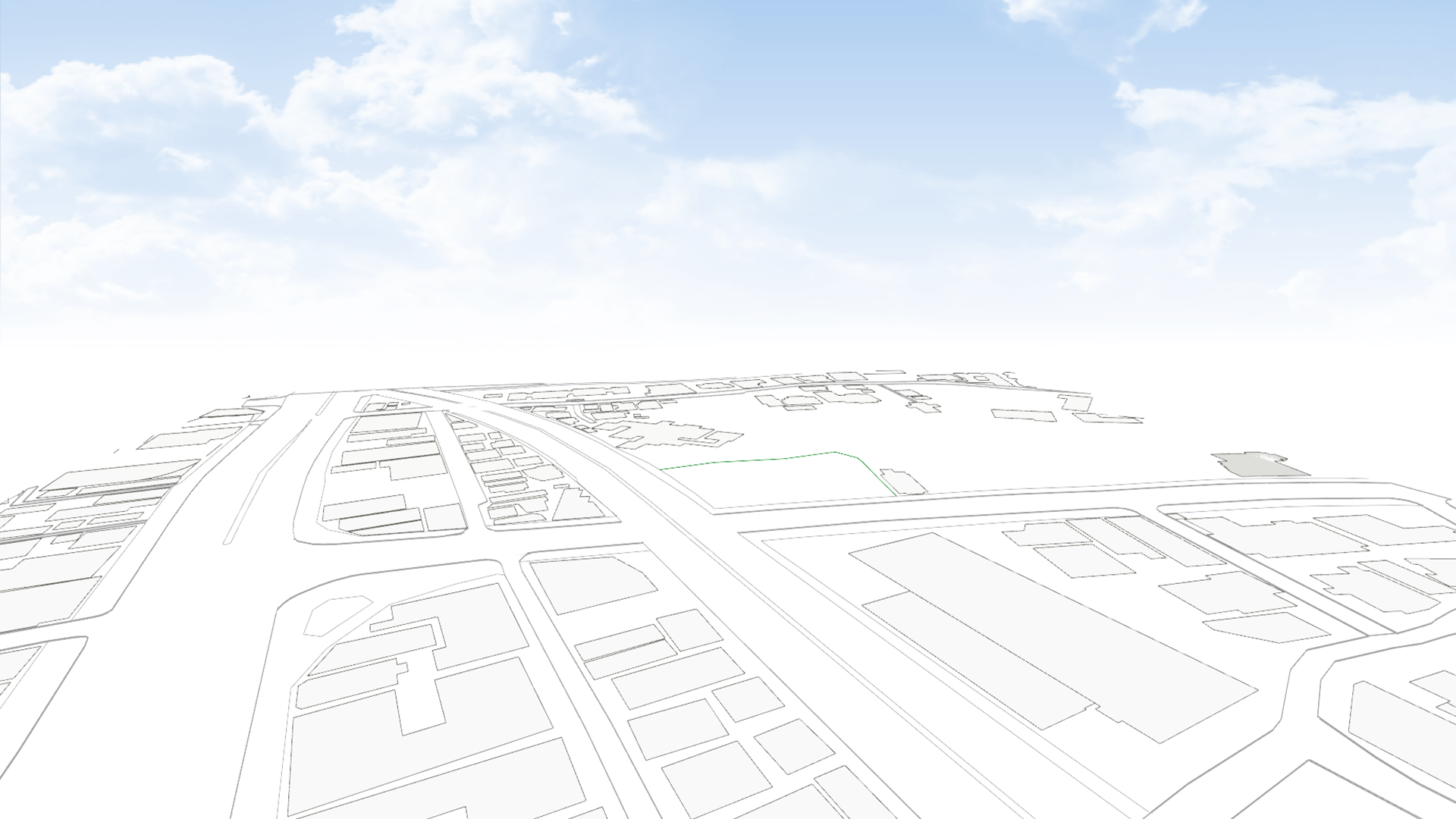

基本項目（一般的な地図情報）のみを取り込んだ例です。

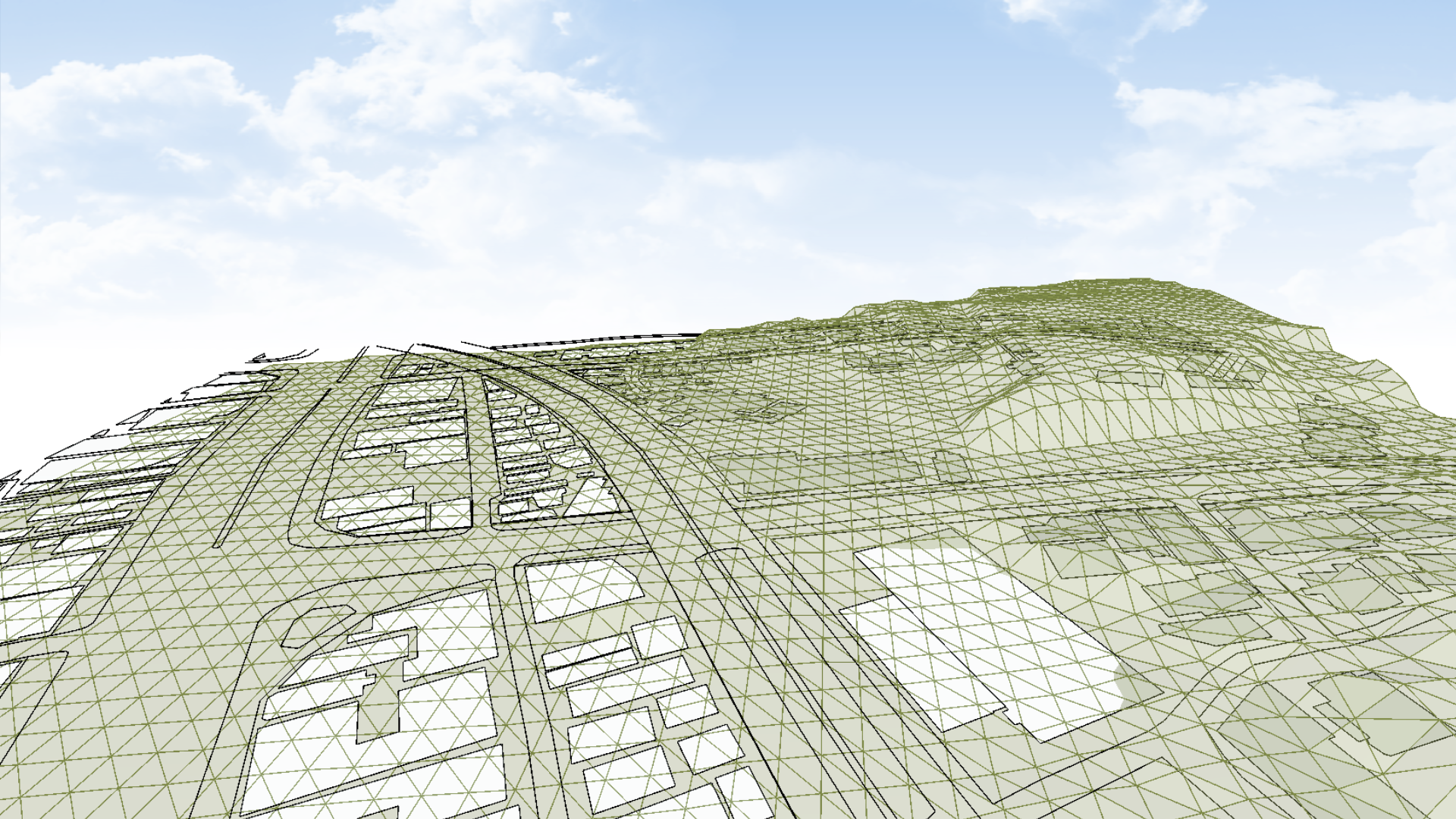

数値標高モデル（地形の３次元モデル）も取り込んだ例です。

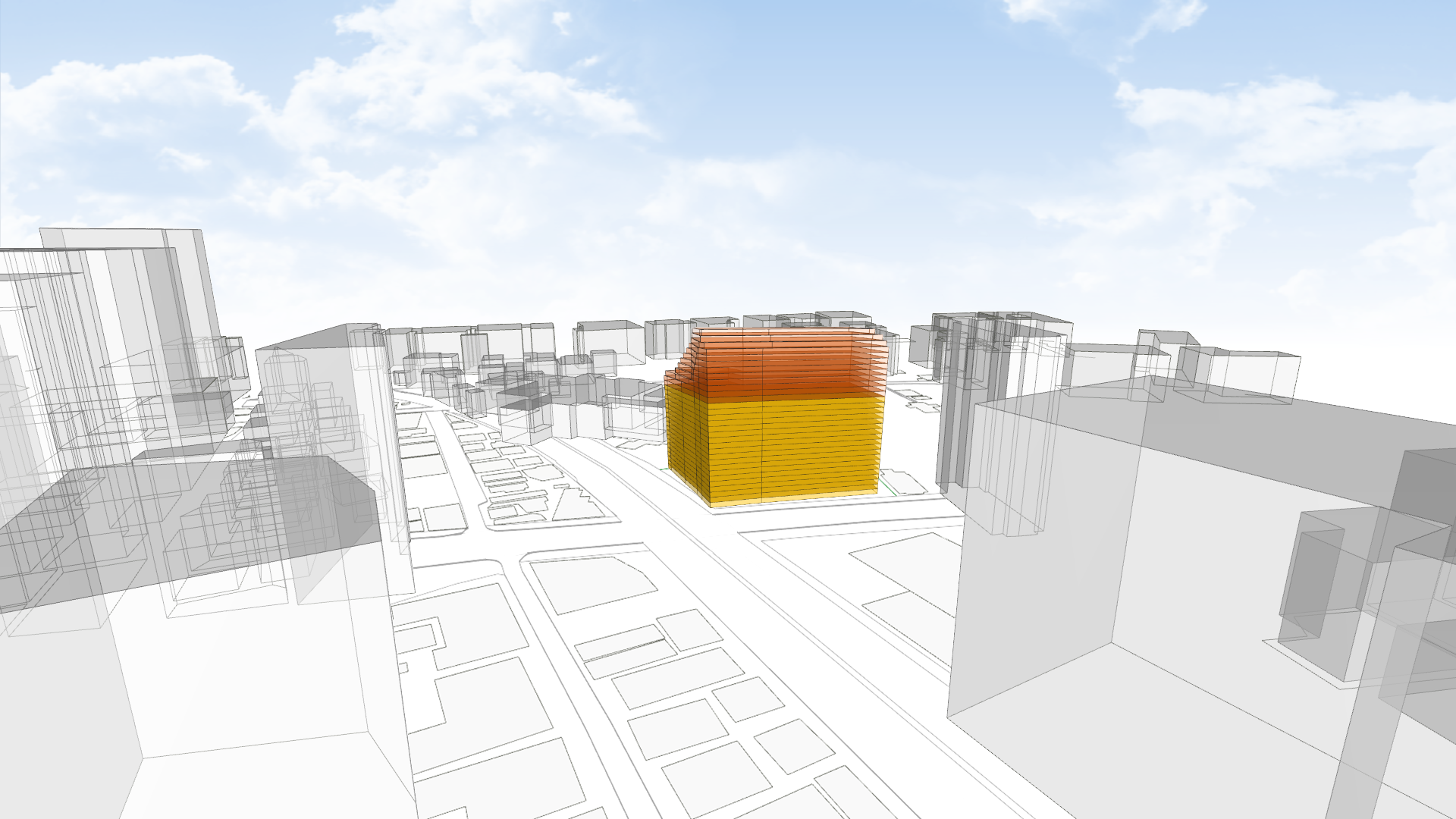

地図に載っている建物外形に高さを与えて、周辺街区をおこした例です。

地図情報を活用することで、グッと計画のリアリティが増し、周辺環境や景観のスタディも検討が可能になりますね。

※「i-ARM」は、株式会社構造システムの著作物であり、著作権およびその他の権利は株式会社構造システムに帰属します。
