第37回モデルとGISの位置合わせについて

【概要】

i-ARMでは計画地の位置情報(住所、緯度経度)を設定することができます。
この位置情報は敷地の属性として保持され、各種GISデータと連携する際に利用されます。

【考え方】

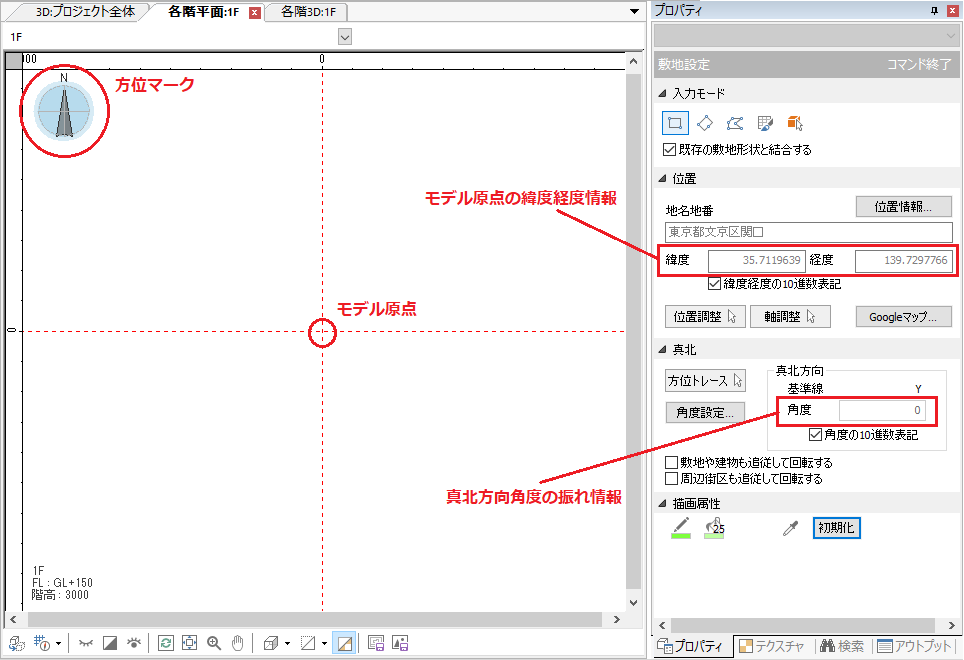

i-ARMで設定された緯度経度は、具体的にはモデル原点（0，0，0）における値と判断されます。また、真北については方位マークで表現されるように角度の振れで表現されています。
これらの情報をもとにGISデータ展開時に位置合わせが行われます。

【設定方法】

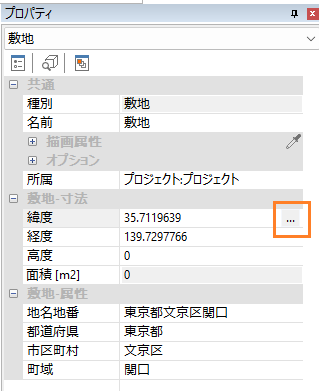

緯度経度と真北の設定は敷地コマンドや、敷地のプロパティ(プロパティウィンドウ)から設定することができます。

詳しい操作は、「補足：計画地の位置情報を設定する」も参考にしてください。

【Googleマップで確認してみよう】

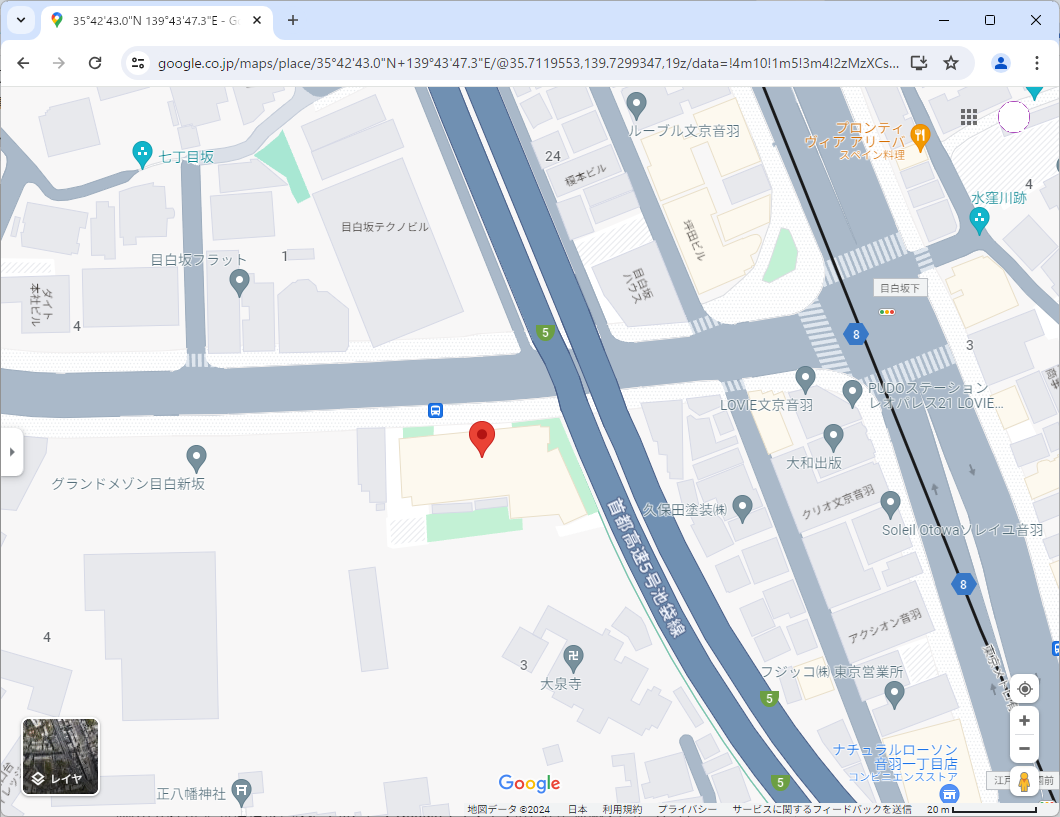

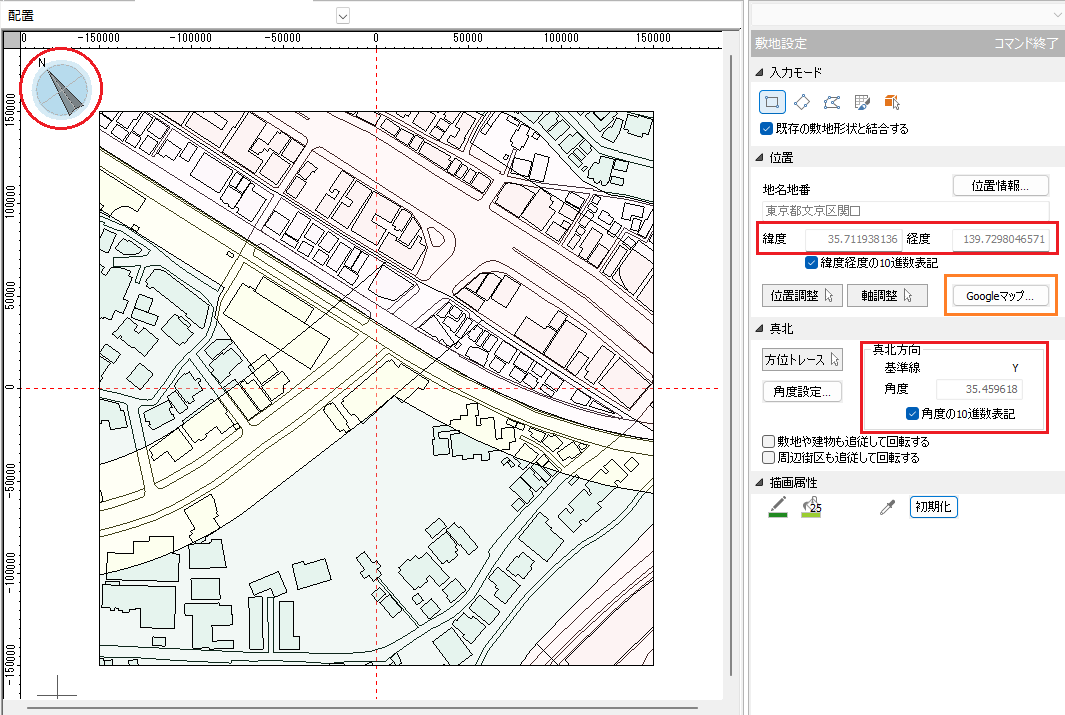

敷地コマンドの入力シートにある「Googleマップ…」ボタンをクリックすると、設定されている計画地の位置をGoogleマップ上で確認することができます。

【まとめ】

いかがでしたか。今回は、モデルとGISがどのようにして位置合わせを行っているかをご説明しました。 位置情報を設定することでGoogleマップ上で計画地を確認できたり、公開されているGISデータを利用できたりと便利なことがたくさんあります。 ぜひ一度お試しください。
