第14回測定モードを便利に使おう

～座標や長さ、角度などを測って利用する～

【概要】

モデルの作成・確認時に座標や長さを知りたいときには、測定モードで測定することができます。
また、コマンド実行中にも測定できるため測った値をコピーして利用する際にも便利です。

【操作】

1．階段やスロープの腰壁の入力方法

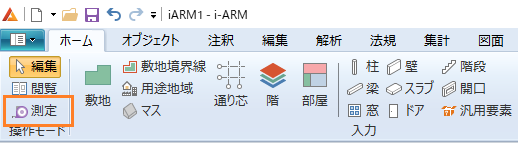

「ホーム」タブの「測定」をクリックすることで測定モードに入り、測定ダイアログが表示されます。
「Ctrl」＋「D」キーでも測定モードを実行できます。

測定ダイアログ：

座標や長さ、角度、面積、辺を指示して辺長さ、面を指示して面積を測定することができます。
測定ダイアログのアイコンで測定項目を切り替えます。

長さを測定したい場合には、長さのアイコンをクリックし、2点指示で測定したい長さを指示して測定します。
測定結果の単位の変更やコピーは各結果の行単位で行なうことができます。

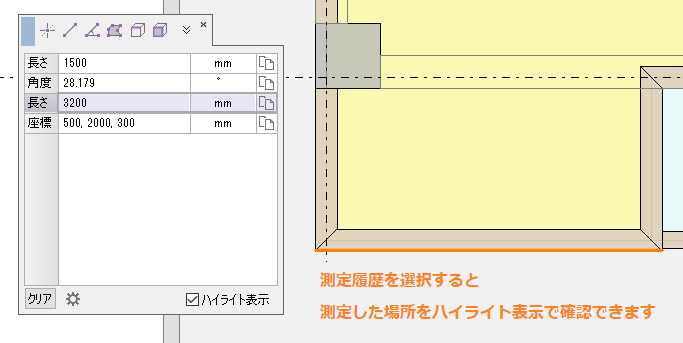

例えば、入力コマンドで長さを測って設定したいときなどに、測定モードに入って測定し値をコピーして貼り付けて利用することができます。

上の図のように履歴表示でダイアログを拡張していると、過去の測定結果が表示されます。
ハイライト表示をONにすると、測定箇所をビュー上で確認することができます。

歯車の設定アイコンから、各測定項目の単位や丸め、桁数の設定も可能です。

ぜひ測定機能をお試しください。
今後も便利な測定機能を随時追加していく予定です。
