DOC-RC/SRCは、耐震診断基準に準拠した既存RC/SRC造建物の1次・2次耐震診断・耐震補強計算ソフトウェアです。 一般財団法人日本建築防災協会の耐震診断プログラム評価※1(P評価17-RC)を取得しています。
耐震改修の補強設計機能により、補強部材の登録・配置、耐力の直接入力も可能です。煩雑な補強ブレースの部材耐力も接合部を入力することで自動計算できます。
入力データ、操作系は、DOCシリーズ※2共通の仕様です。
本製品には建物重量、長期軸力、地震時変動軸力、偏心率、剛重比などの自動計算機能を備えています。
耐震診断・補強計算を効率よく作業
「2017年改訂版 既存鉄筋コンクリート造建築物の耐震診断基準」に対応
RC造診断基準による形状指標SDの算出方法や、そで付き柱の強度、靱性指標の評価法などに対応しています。
剛性分布の検討方法
2017年改訂版 RC造耐震診断基準では、形状指標SDの計算法をA法(診断基準)、B法(精算法)、C法(新しく提案された方法)として、いずれの方法も部材剛性を「割線剛性」で算出します。精算法では、従来通りの弾性剛性を選択できます。
また、(一社)東京都建築士事務所協会の「2017年改訂版 実務のための耐震診断マニュアル」で推奨されている計算も可能です。
部材剛性の割線剛性(K)

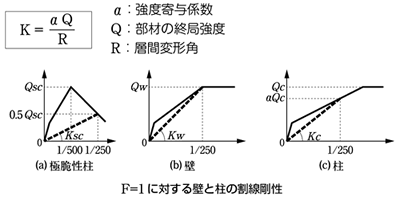

各部材の割線剛性 Kは、A法、B法、C法ともに次式に基づいて計算します。
そで壁付き柱の強度、靭性指標の評価法
2017年改訂版 RC造耐震診断基準による、そで壁付き柱のせん断終局強度は以下のように算定します。

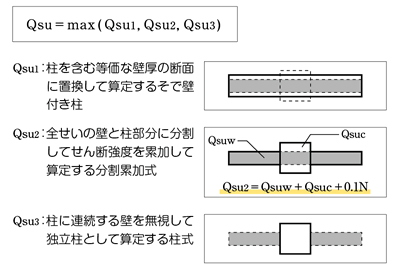

そで壁付き柱のせん断耐力(Qsu)
Qsu2の算出方法が全面改訂となっています。
適用範囲と入力
建物形状
スパン数(X、Y方向共90)、15階、30,000節点までのRC/SRC造建物とこれらが層ごとに混在する建物を扱います。
※ 高さが45mを超える建物も計算できますが、計算結果は準拠基準の適用範囲外(参考値)となります。

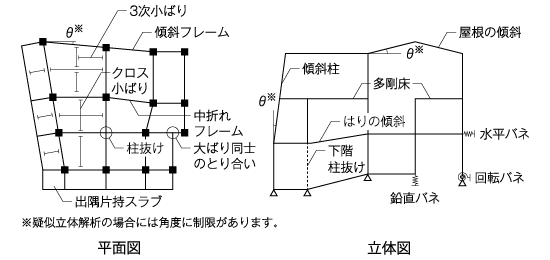

互いに直交するX、Y方向フレームで構成される建物を基本としますが、傾斜フレーム、中折れフレームなどのある建物も扱います。
※ フレームの傾斜が15°を超える場合はメッセージを表示します。
平面内で傾斜する床組み、雑壁の傾斜も扱います。
入力
単位系は、SI単位系と従来単位系の選択ができます。

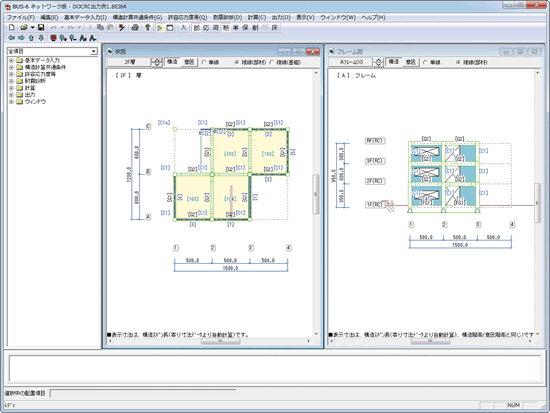

データ入力は、建物形状や各種入力データなどの、入力、変更、削除の作業をマウス操作を中心で行う対話入力形式で行います。メモ帳やテキストエディタを使用してデータを作成するテキスト形式入力もサポートしています。両形式のデータは相互に互換性があり、ほかのBUSシリーズ製品での検討にも利用できます。
建物形状や部材の配置情報はスケールに忠実な伏図または架構図で表示でき、床組、壁開口などの確認も容易です。
ユーザーデータベース機能により、部材断面形状、計算条件などは登録したものから簡単に呼び出しすることができます。
壁開口が複数ある場合、それぞれの開口を開口周比の計算に考慮するかどうかの指定ができます。また、開口周比計算時の開口は包絡または面積和の指定ができます。
使用材料・部材形状
コンクリート強度や鋼材種別は層、方向、部材別に指定(鉄骨は部材の部位別に指定できます)でき、増築による同一階での材種の違いにも対応できます。
鉄筋は3種類(太物2種類、細物1種類)使用できます。
柱のコンクリート部分の断面は長方形、円形を扱います。鉄骨部分はロール材または組立材のH形、十字形、L形、T形断面および箱形、角形鋼管、鋼管※を扱います。鉄骨ウェブ形状が非充腹の断面も扱います。
※ 「SRC造の鉄骨」に箱形、角形鋼管、鋼管を使用した場合は終局強度等の直接入力が必要です。コンクリート |
普通コンクリート(Fc≦60N/mm2) 1種、2種、3種、4種軽量コンクリート |
|
---|---|---|
鉄筋 | 材質 |
普通鉄筋 SR235、SR295、SD235、SD295、SD345、SD390、SD490 |
径 |
10[9]、13、16、19、22、25、29[28]、32、35、38、41mmまで (SR材は32mmまでで[]内の数値はSR材の径) |
|
SRC造の鉄骨 | SS400、SS490、SM400、SM490、SM520、SN400、SN490、STKR400、STKR490、STK400、STK490 | |
アンカーボルト | SS400、SS490、SNR400、SNR490、 SD235、SD295、SD345、SD390、SD490、 ABM400、ABM490、ABR400、ABR490 |
k-DB(構造システムデータベース)
各種鋼材・露出柱脚工法・免震装置・制振装置・木造(構造用集成材、構造用製材、接合金物)などのメーカー製品は、各プログラムで共通して使える「k-DB(構造システムデータベース)」に登録されていますので、k-DBを参照すると効率的に入力できます。
準備計算・応力計算
準備計算

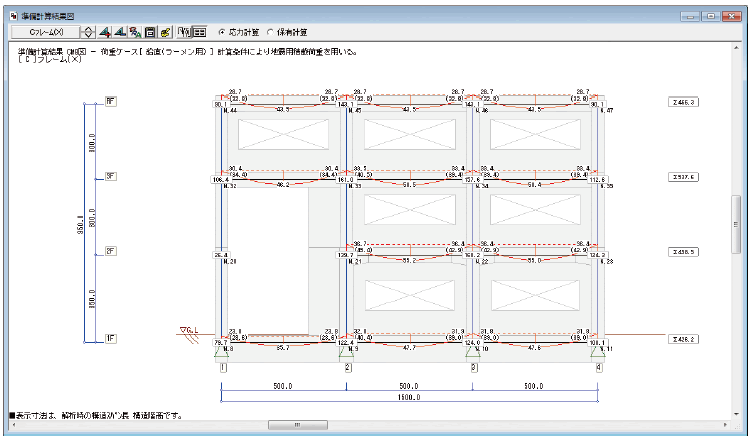

準備計算結果図
建物形状、部材寸法、積載荷重、仕上重量などから柱軸力、はりCM0Q、土圧による柱のCM0Q、片持ばりのモーメント、層ごとの重量計算などを行います。
壁のモデル化
壁は、開口の大きさに応じて耐震壁またはフレームの剛域・剛性増大率としてモデル化します。耐震壁としてモデル化するかの判定方法は、開口周比により判定する方法のほか、開口周比と開口長さ比により判定する方法も選択できます。
耐震診断計算
1次・2次診断は個々に計算、または連続して計算することができます。
耐震診断計算条件で、2次診断の計算方法として、RC造の場合は正負加力の平均と正負加力別のいずれかを指定できます。SRC造の場合は正負加力別で計算します。正負加力別の場合、RC造、SRC造とも変動軸力を考慮でき、正負加力の計算結果を別々に出力します。
部材の曲げ耐力は、RC断面、SRCの鉄骨断面を要素に分割し、完全塑性理論に基づいて精度良く計算します。そで壁付き柱やL形断面の鉄骨も加力方向別に耐力を求めることができます。
柱、耐震壁、雑壁などの鉛直部材の終局強度、破壊タイプと強度指標C、靭性指標F、保有性能基本指標E0、形状指標SD、経年指標T、構造判定指標ISの各指標を自動計算し、表形式で出力します。SRC造では振動特性係数Rtも自動計算します。
開口周比、壁高さ、柱うちのり高さ、鉛直部材の靭性指標などの数値を直接入力することができ、不整形な建物でも柔軟に対応できます。

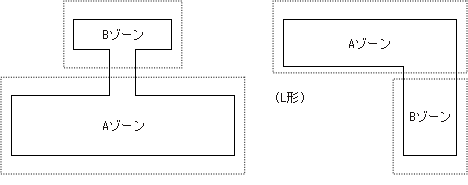

ゾーニング例
耐震診断時に考慮しない柱、壁を指定することができるため、ゾーニングによる耐震診断を行うことができます。
指定により耐震診断マニュアルに対応したつぎの計算を行うことができます。
① コンクリート強度が13.5N/mm2未満の場合、Qsuに対する低減係数krを自動計算します。

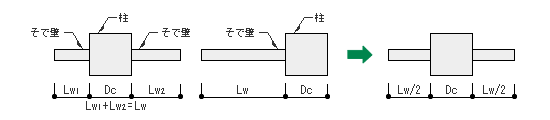

② そで壁付柱の耐力計算は、非対称断面を指定により対称断面に置換して考慮することができます。
非対称そで壁付柱の置換
中段筋や直交壁の影響を考慮して、柱の曲げ耐力およびせん断耐力を計算できます。

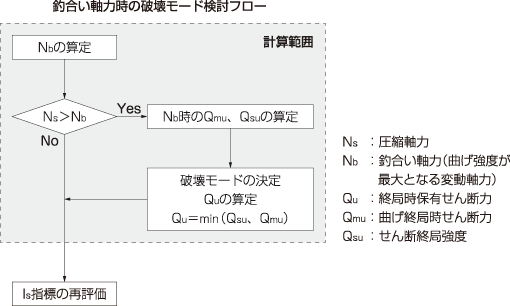

下階壁抜け柱の検討を行い、その結果をCSV形式ファイルに出力できます。下階壁抜け柱の位置、柱圧縮軸力比η、柱圧縮軸力制限値ηu、破壊タイプなどを出力します。また、釣合い軸力時における破壊モードの検討も行うことができます。
第2種構造要素判定の参考のため残存軸耐力の計算と出力を行います。残存軸耐力、軸力支持能力は直接入力もできます。また、隣接柱への軸力伝達を考慮した第2種構造要素の判定をし、その結果をCSV形式ファイルへ出力します。この際、はり、壁のせん断力伝達能力を直接入力することもできます。
診断表はFu'値に対応したIs値と第2種構造要素の候補となる柱の集計を出力しますので、採用値の判断が容易にできます。
CSV形式ファイルで、部材ごとの終局強度、補強ブレースの計算結果詳細、耐震診断基準による剛心・重心・偏心率の詳細などを出力できます。計算結果の詳細を容易に確認できます。
偏心率、剛重比の計算は2017年版RC造耐震診断基準のA法、B法、C法を指定できます。B法は割線剛性、弾性剛性を選択できます。
2001年版RC造耐震診断基準の場合は、診断基準、精算法を指定できます。また、実務のための耐震診断マニュアルで推奨されているD法の計算もできます。

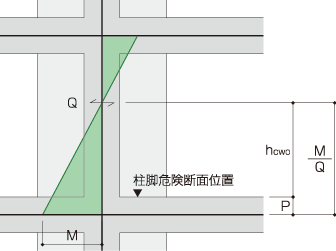

そで壁付柱の反曲点高さに、耐震診断基準に記載されている略算式による結果のほか、弾性解析結果の柱脚曲げモーメントや柱せん断力を用いた結果も採用できます。
弾性応力解析反曲点位置
計算結果
出力
グラフィック形式出力

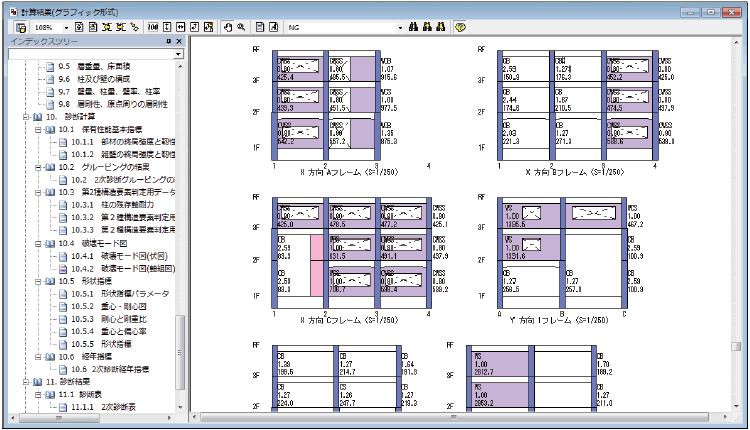

伏図や軸組図など、図や表を中心としたグラフィック形式出力により、計算結果の確認が容易です。各種の出力、表示結果はクリップボード経由でMicrosoft ExcelやMicrosoft Wordに貼り付けして利用することができます。
CT-F関係グラフ

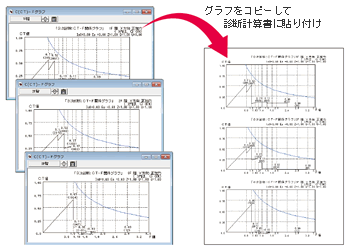

C-F図やCT-F図の出力により、建物の耐震性能の確認が容易にできます。必要C-F曲線の表示も行います。画面のほか、計算書にも出力します。画面では、グラフの表示色、線種の変更ができます。
診断破壊モード図(フレーム図)

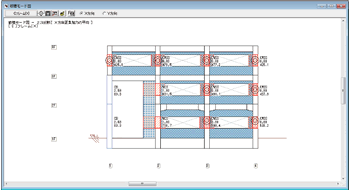

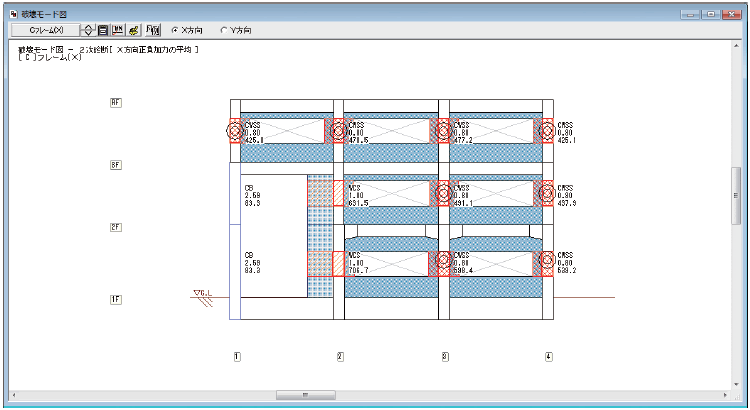

診断破壊モード図では、破壊形式、F値、Quを伏図やフレーム図で表示しますので、計算結果の確認が容易です。画面のほか、計算書にも出力します。また、画面上では、せん断破壊、極脆性部材を赤色で表示することができ、破壊モードの決定に用いられる数値の一部も確認することができます。部材破壊形式記号は既定値のほかに直接入力による設定もできます。
第2種構造要素候補柱検討図(伏図)

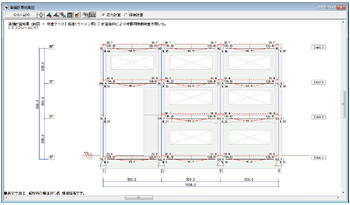

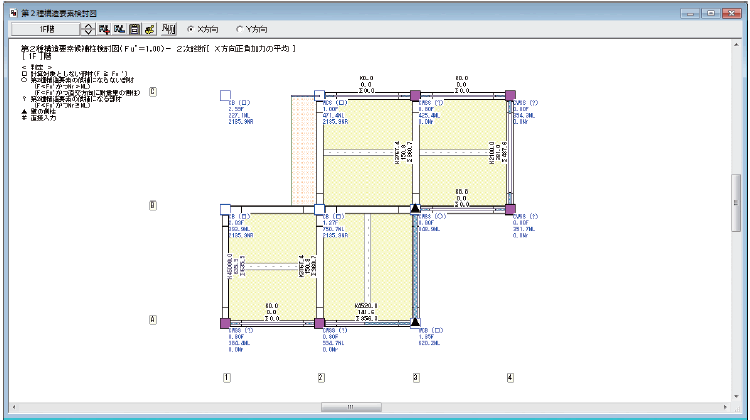

第2種構造要素候補柱検討図では、破壊タイプ、F値、第2種構造要素候補の判定などのほか、はり、壁のせん断力伝達能力、その階から最上階までのはり、壁のせん断力伝達能力の合計、はり、壁の剛性を表示でき、第2種構造要素を判定するときに利用することができます。第2種構造要素候補の判定などは指定されたFu'値に応じて表示されます。計算結果履歴管理

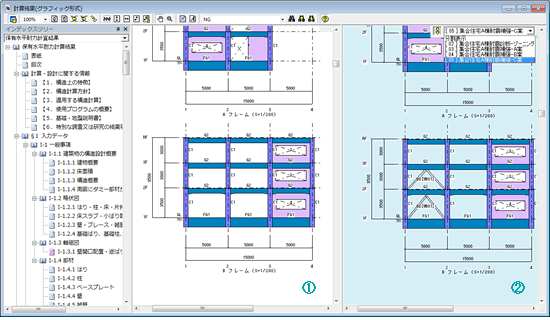

計算結果画面を分割して計算・検討中の入力データ①の結果と以前に計算し履歴管理されている計算結果②を同時表示して比較できます。
計算結果の比較
計算結果履歴の管理

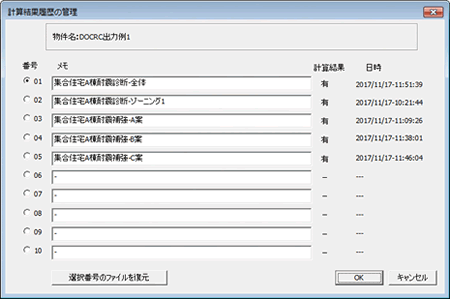

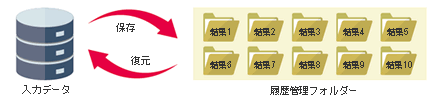

各計算結果の履歴には計算実行時の入力データファイルも保存されており、「計算結果履歴の管理」からその入力データを簡単に復元することができます。プログラム関連図
準拠基準・指針
一般財団法人 日本建築防災協会
一般社団法人 建築研究振興協会 他
一般社団法人日本建築構造技術者協会、NPO法人耐震総合安全機構、一般社団法人東京都建築士事務所協会

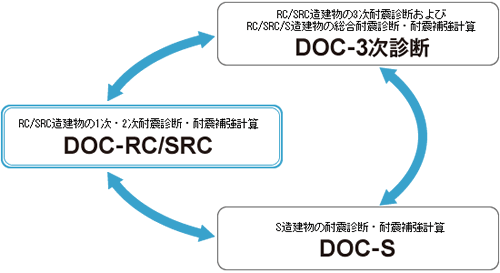

S造との混構造・RC/SRC階の3次耐震診断にはDOCシリーズ
