LAB-SSとの機能比較

建築可能空間

日影規制

天空率計算

建築可能空間

敷地条件から建築可能なボリュームの検討ができる「建築可能空間」
i-ARMでは１つのコマンド操作で完結し、わかりやすい計算結果出力となっています。

おすすめポイント

複数のコマンド操作やレイヤの表示切替操作が必要ない
容積率をクリアしたボリュームの確認が容易

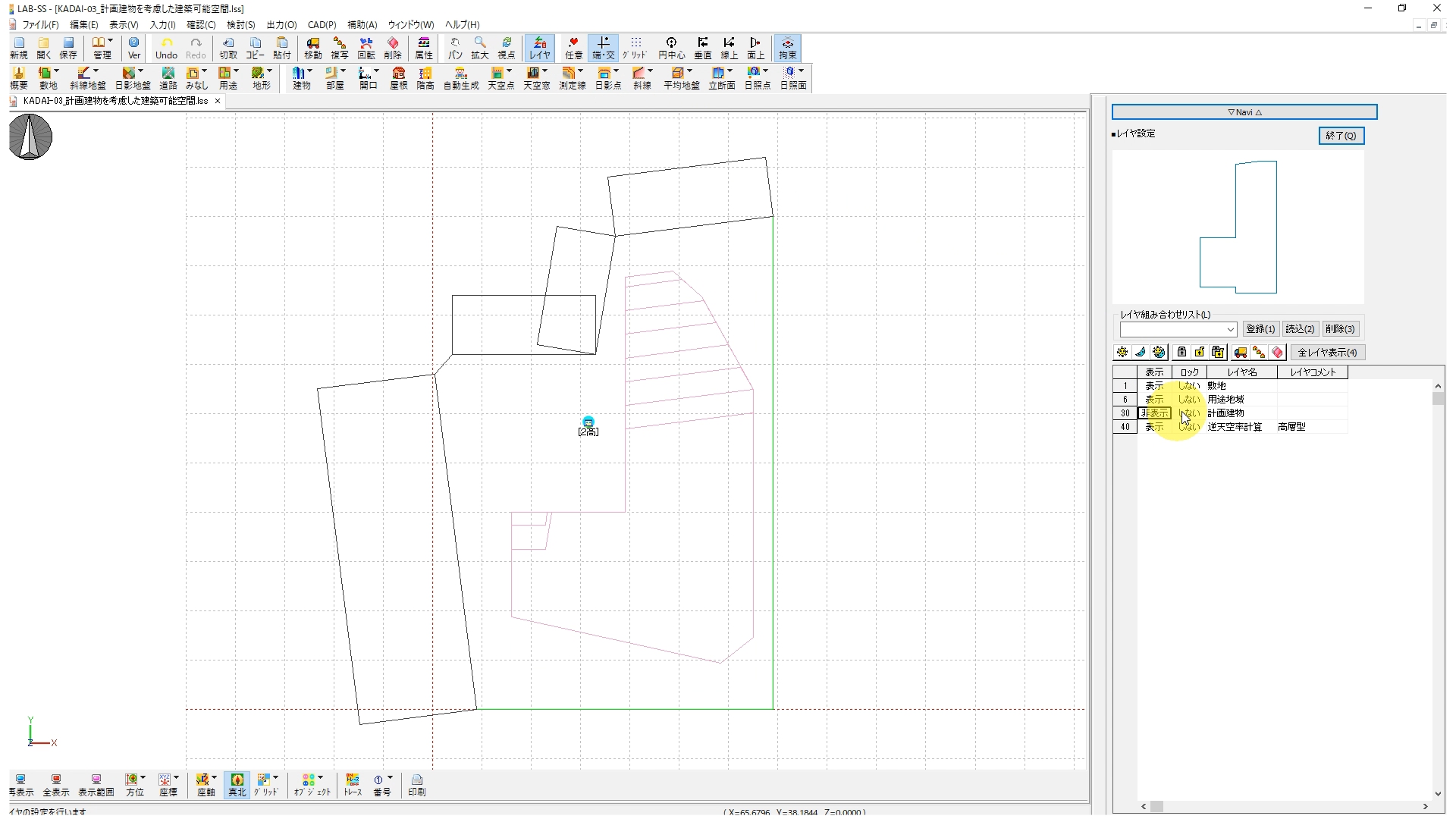

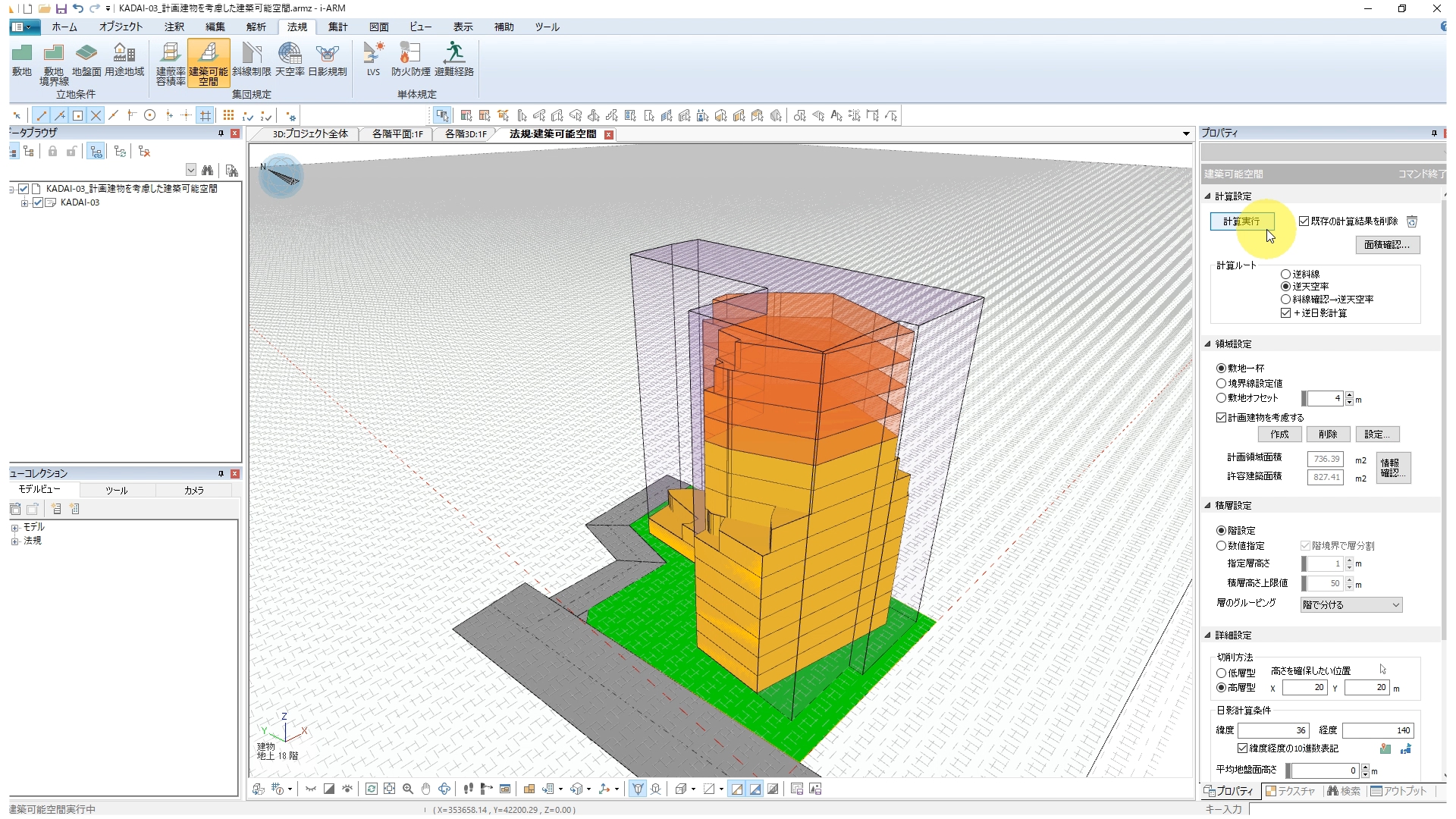

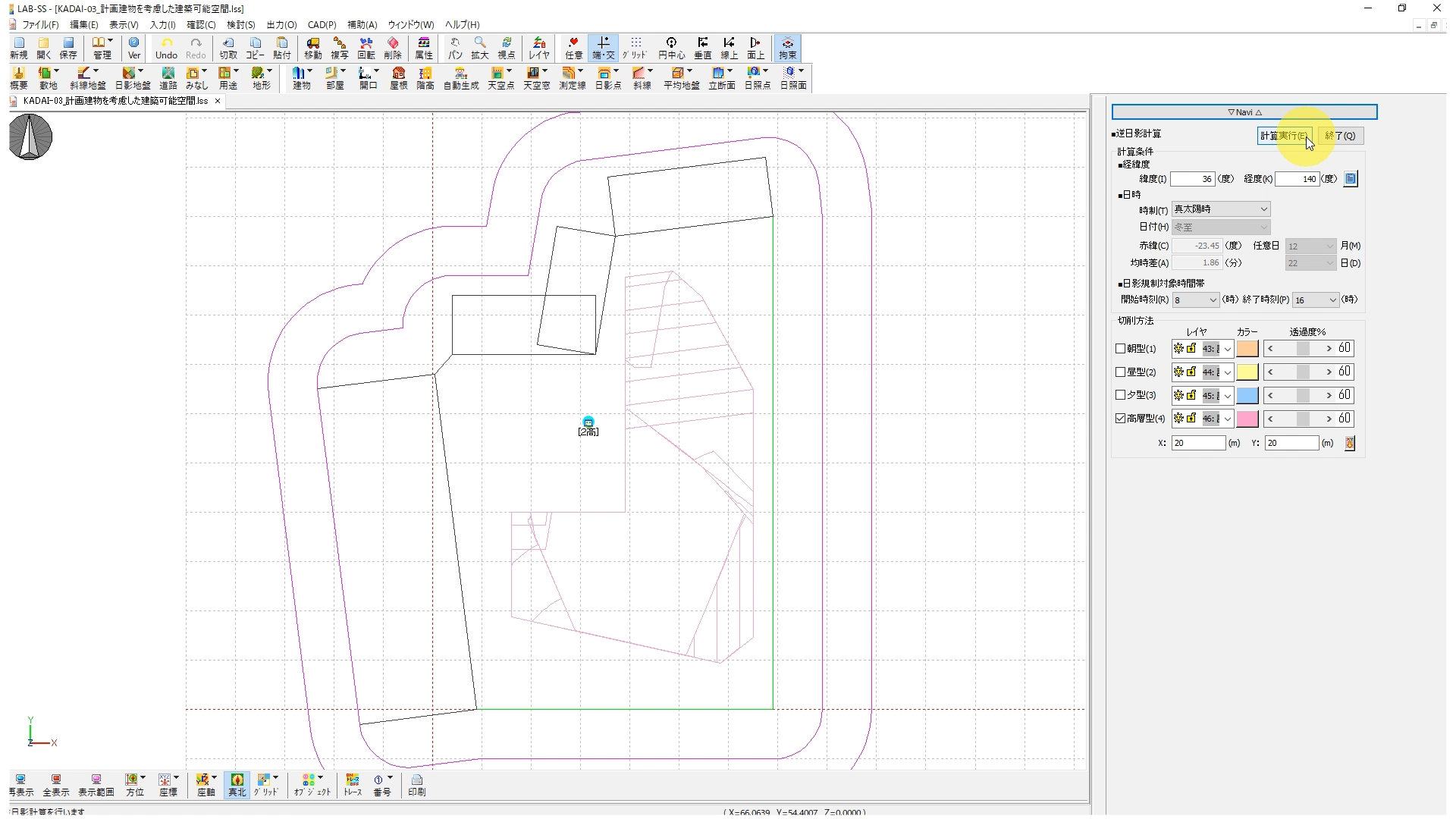

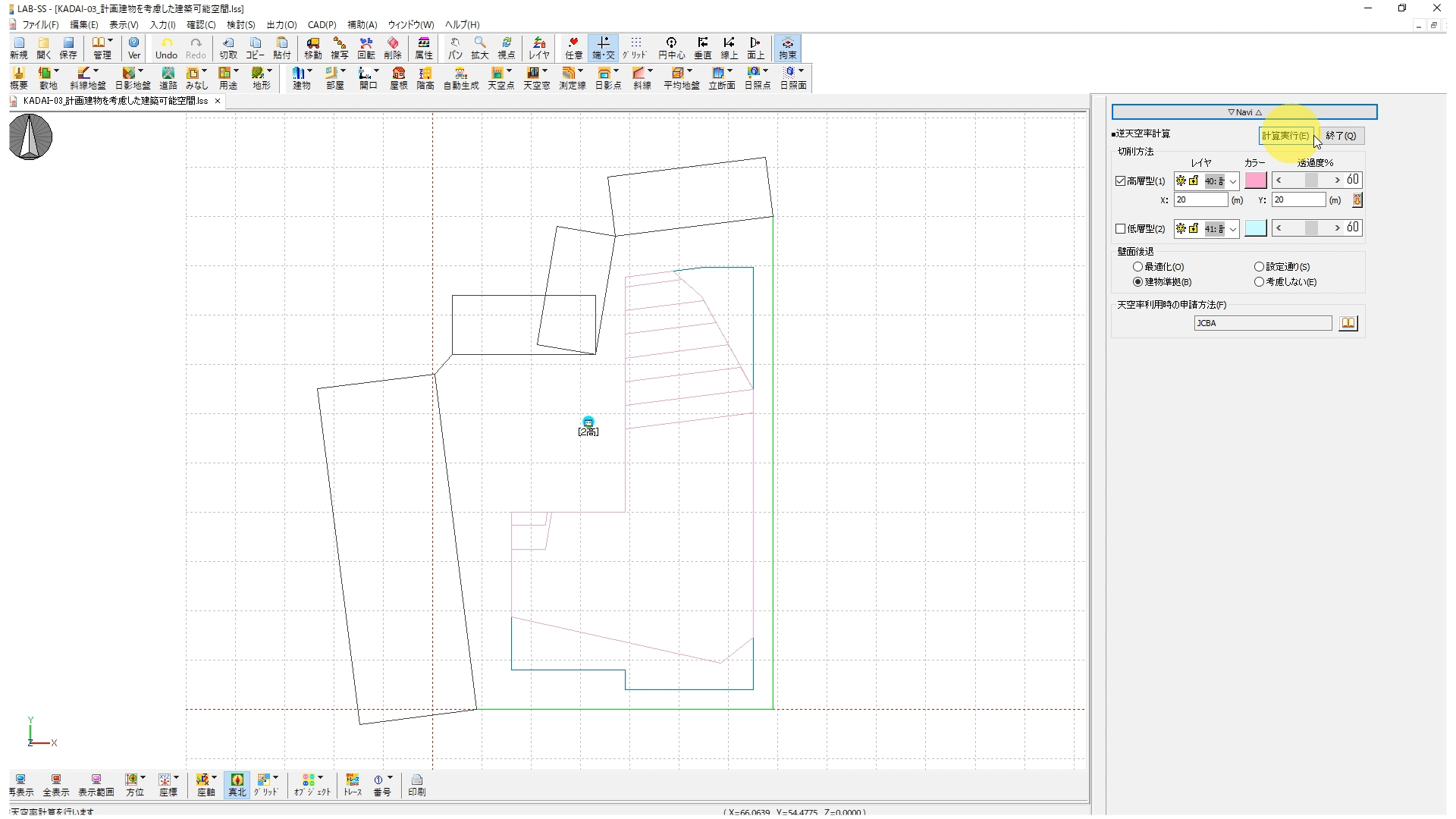

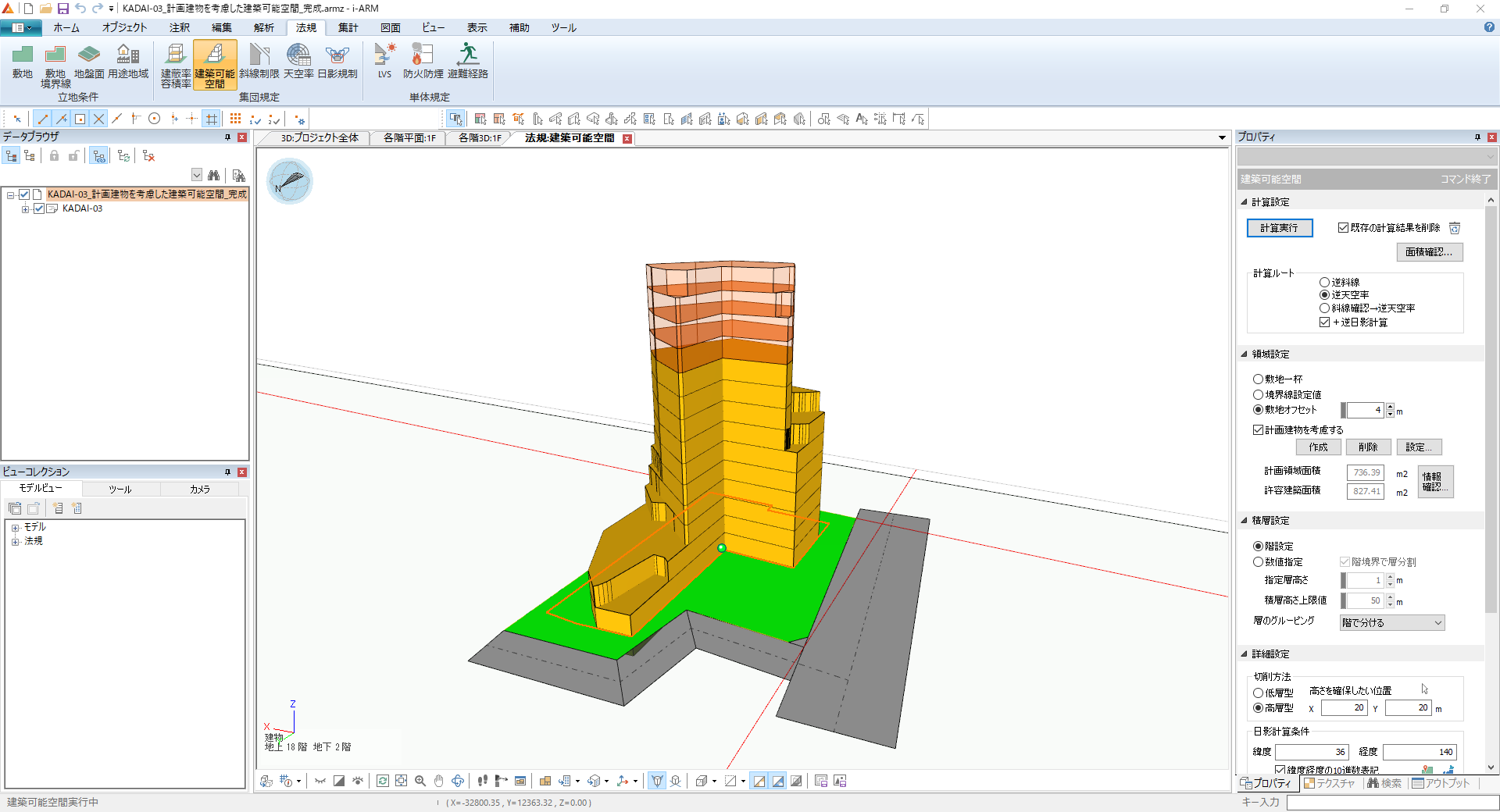

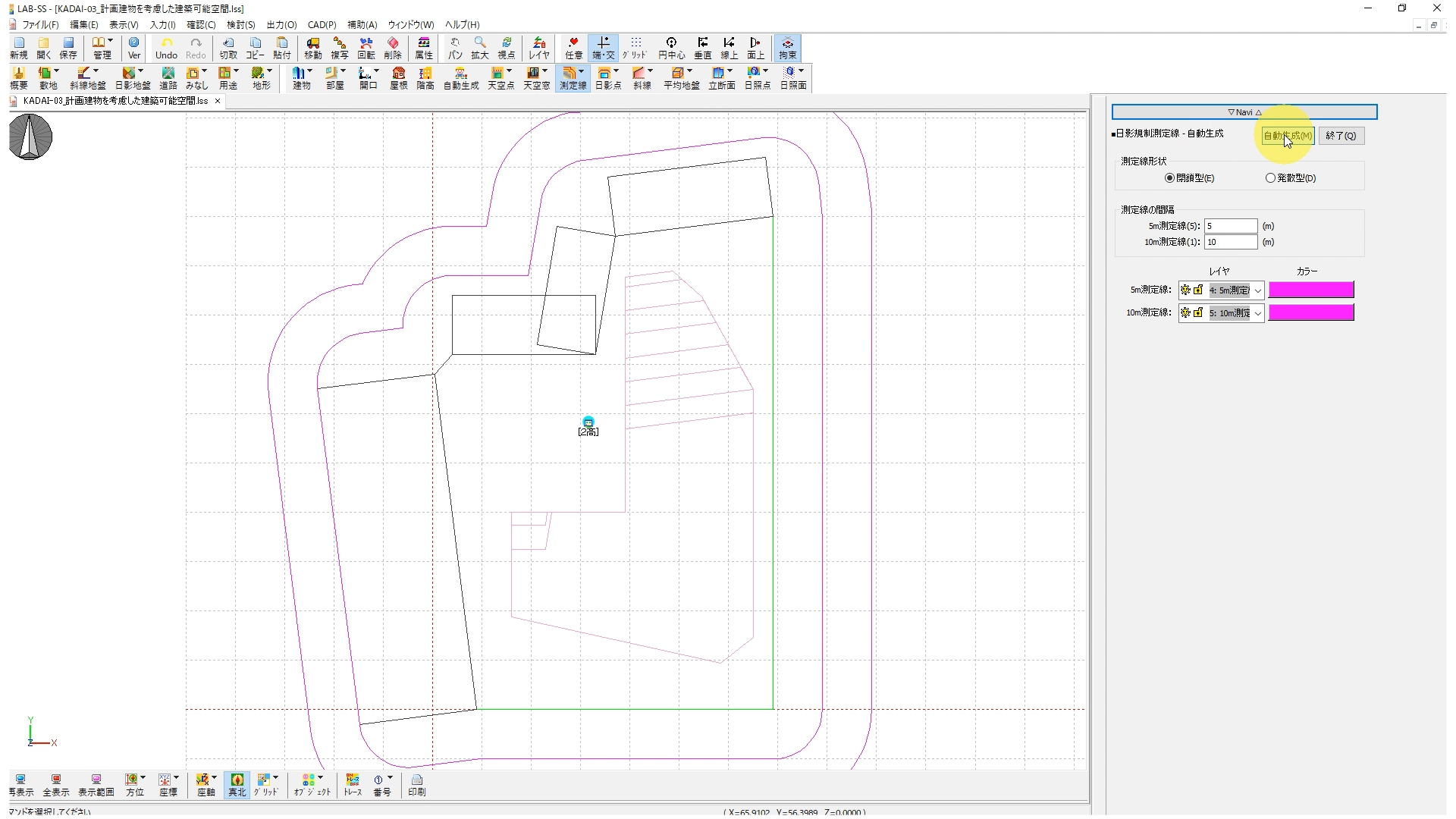

法規タブの建築可能空間コマンド → 計算タブの計算実行計算実行ボタンを押すだけで、選択した計算ルート（今回は逆天空率計算と逆日影計算）の計算を実行します。	逆天空率計算・逆日影計算の実行	①逆天空率計算逆天空率コマンド → 計算実行 ②逆天空率計算の結果のみ表示レイヤ設定コマンド → 表示非表示切り替え ③日影測定線を生成測定線コマンド → 自動生成 ④逆日影計算逆日影コマンド → 計算実行

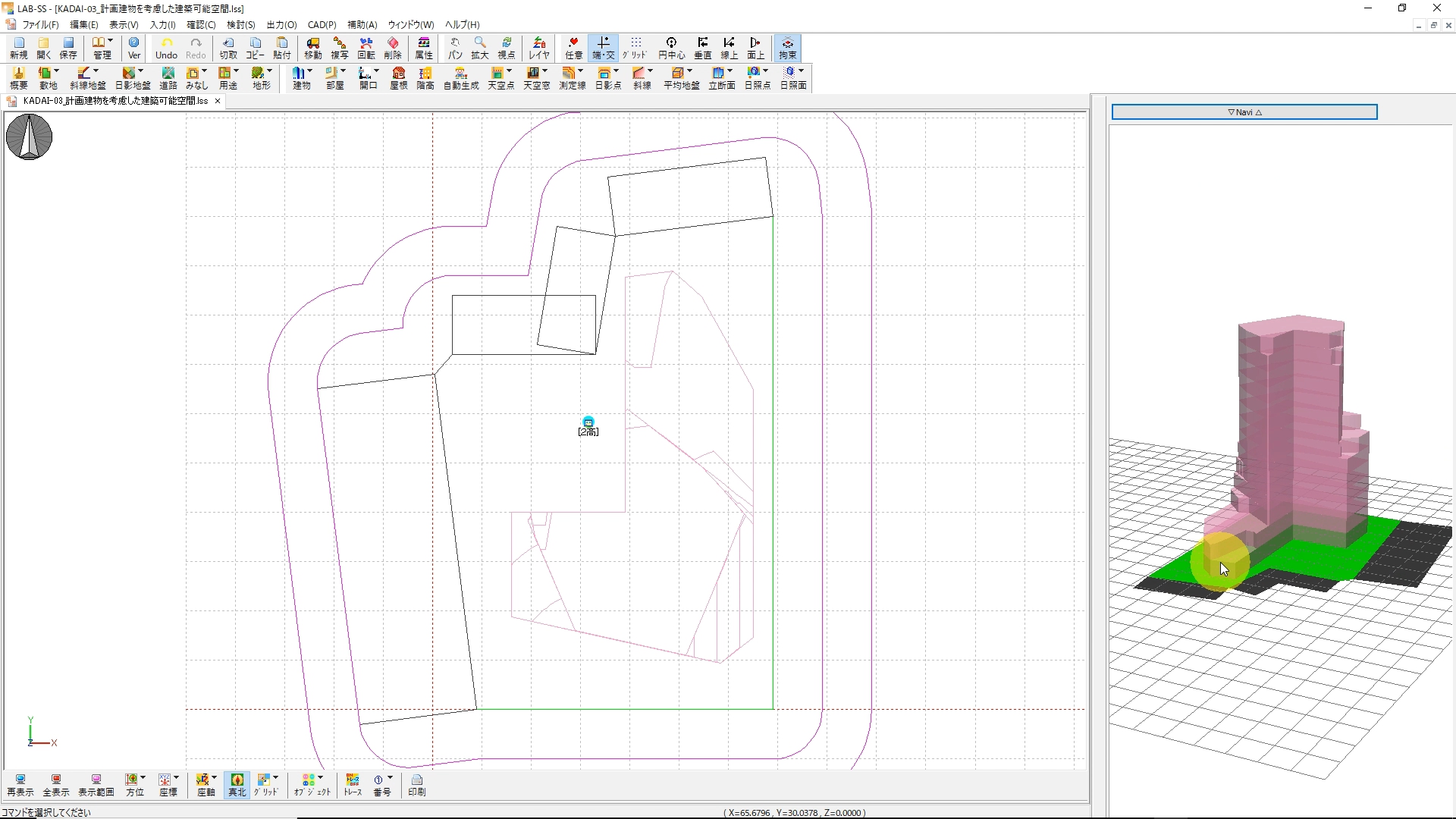

〇容積率の可視化容積率を満たしたボリュームは黄色、オーバーしている部分をオレンジで表示します。	計算結果	⑤逆日影計算の結果のみ表示レイヤ設定コマンド → 表示非表示切り替え

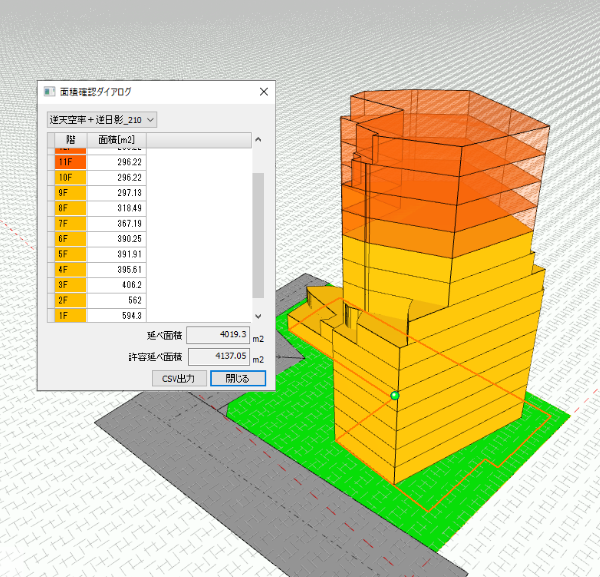

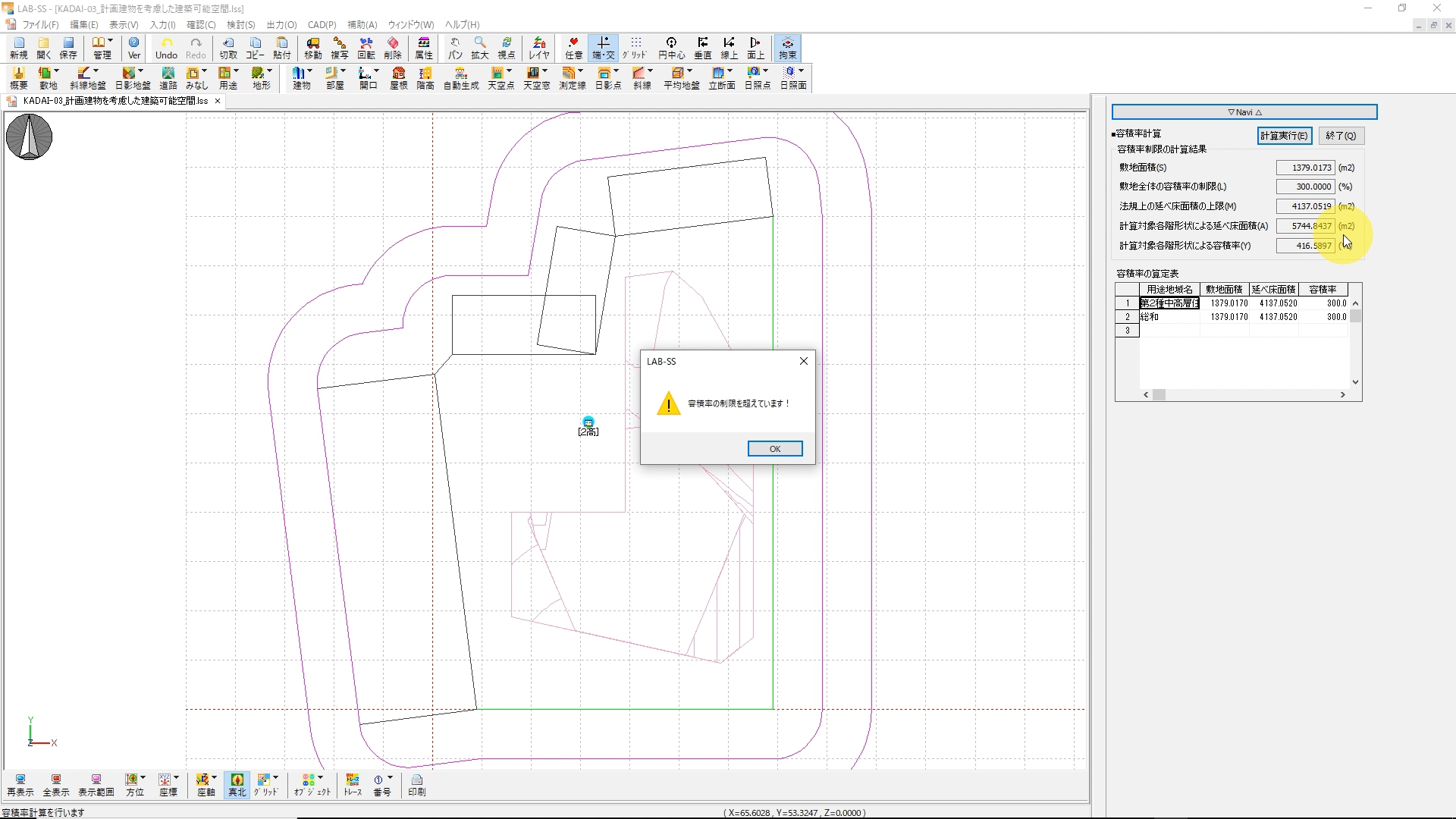

建築可能空間コマンド → 「面積確認..」ボタンを押してダイアログを表示する面積確認ダイアログで各階の面積も確認でき、面積調整の目安となっています。	延べ面積を確認	⑥容積率計算容積率計算コマンドを実行し、ダイアログの法規上の延床面積と、延床面積を比較する
i-ARMではそのまま形状を編集し、建築モデル化できます。 CAD出力だけではなくSketchUp形式でも出力が可能です。	形状の出力	CAD出力を行い、CADデータとして3次元の建築可能空間を出力します。

機能選択へ

日影規制

i-ARMでは、日影規制測定線の自動生成、計算、図面出力、日影点の入力や日影チャート計算などをひとつのコマンドで行うことができ、操作手順も簡単です。

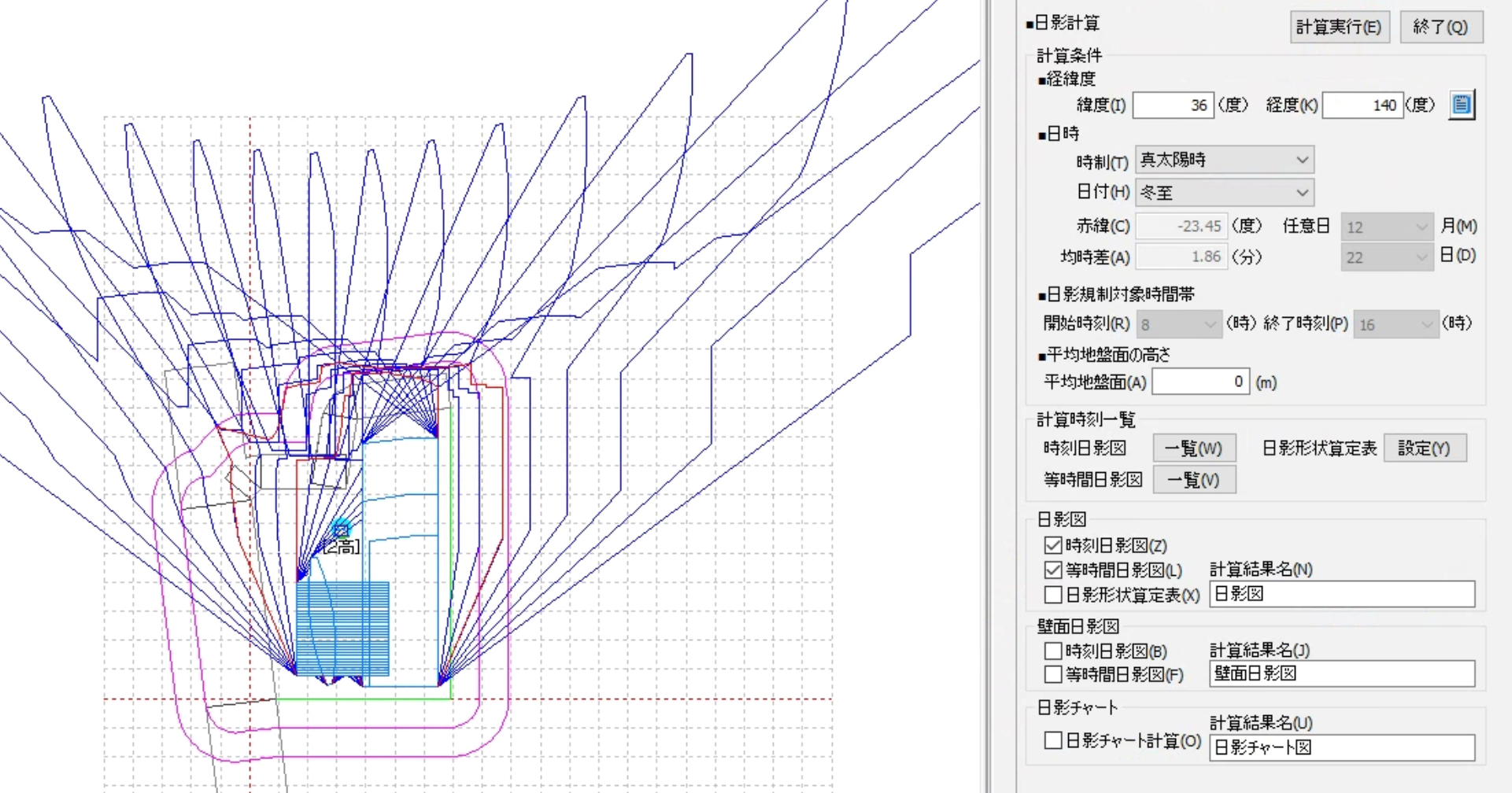

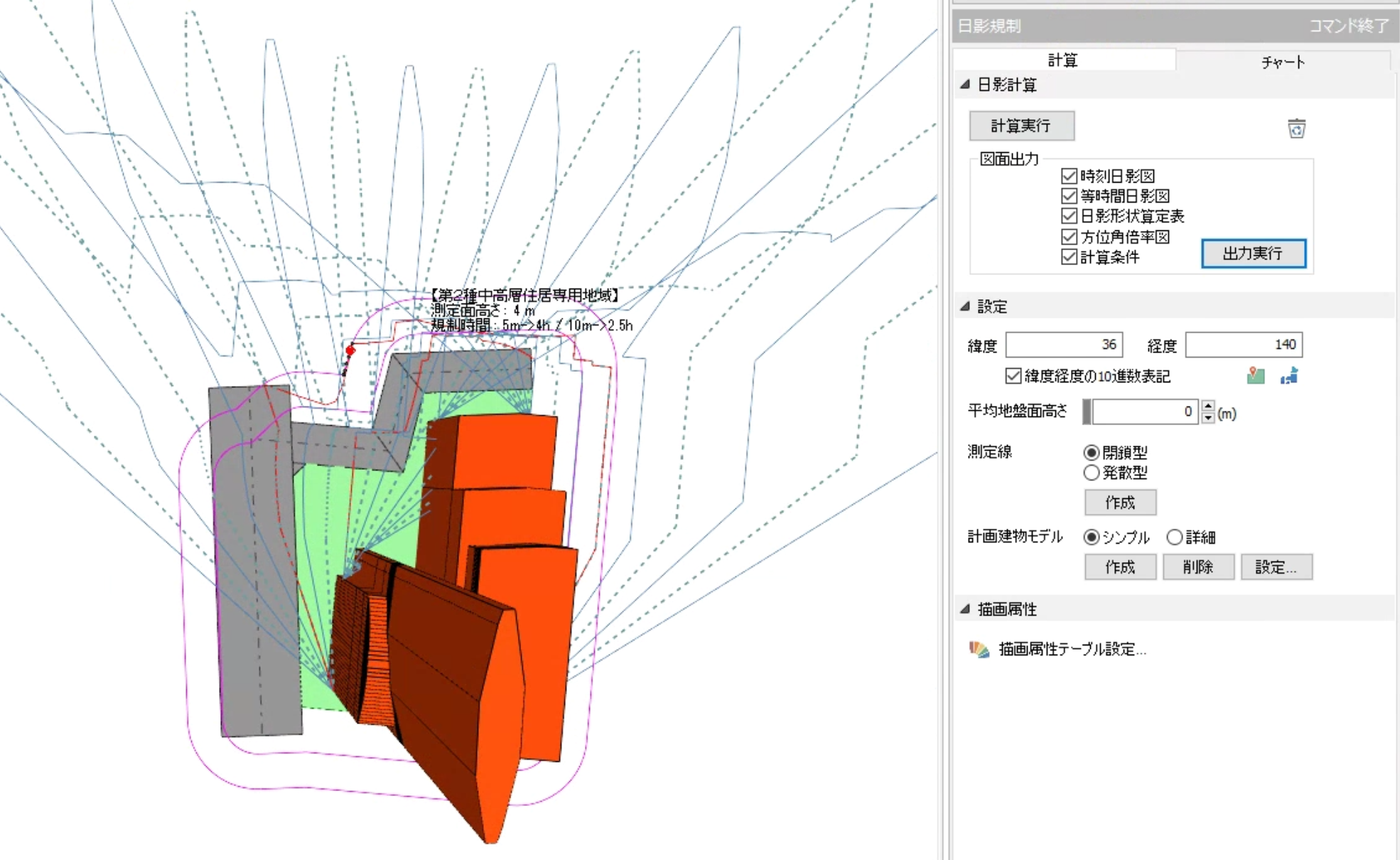

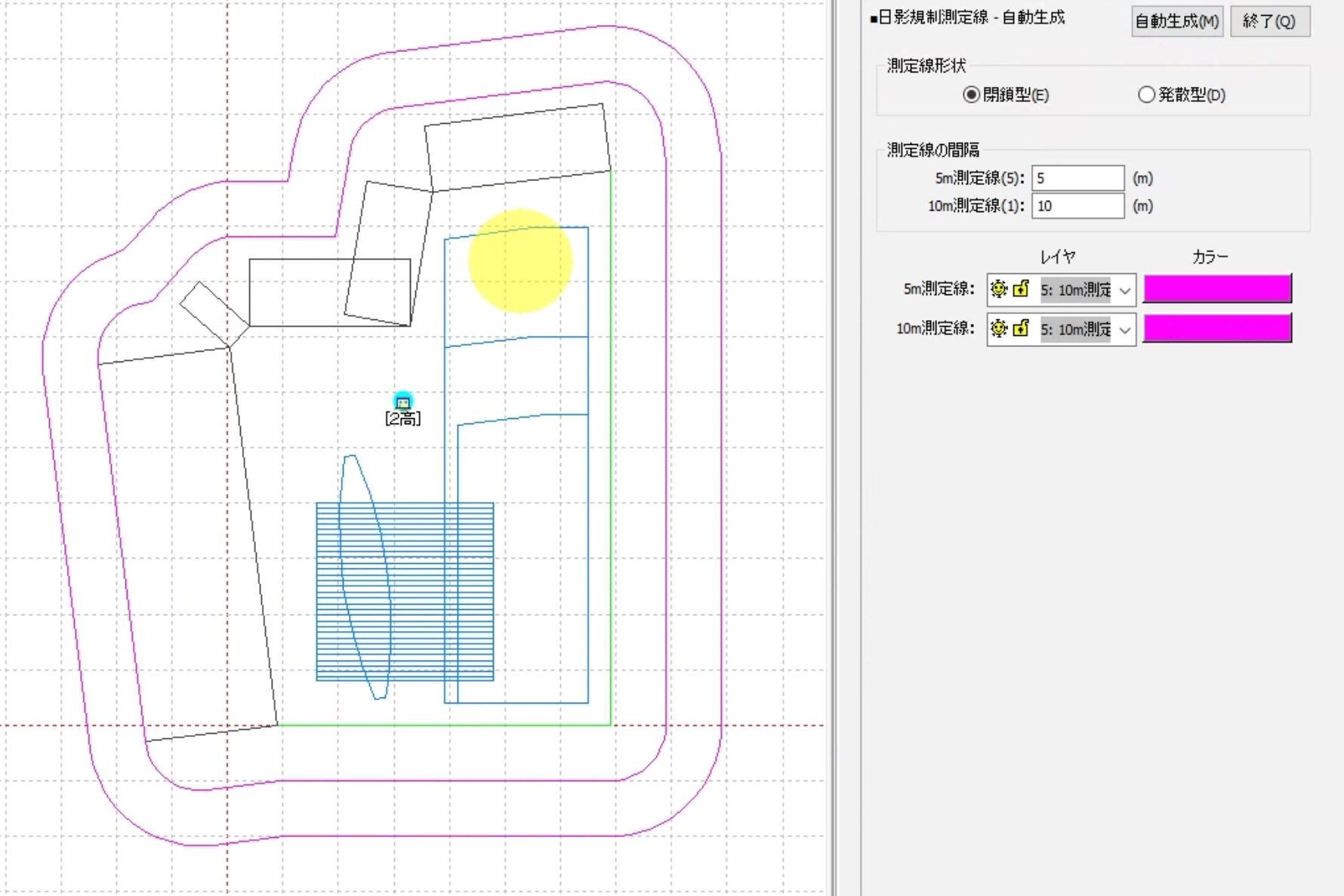

法規タブの日影規制コマンド → 計算タブの計算実行計算実行ボタンを押すだけで、測定線の自動生成から計算までを行います。出力実行で算定表などの図面出力ができます。	日影規制計算	①日影測定線自動生成コマンド → 自動生成ボタンから測定線の自動生成を行います ②逆天空率計算の結果のみ表示日影計算コマンド → 計算実行から日影規制計算をおこないます

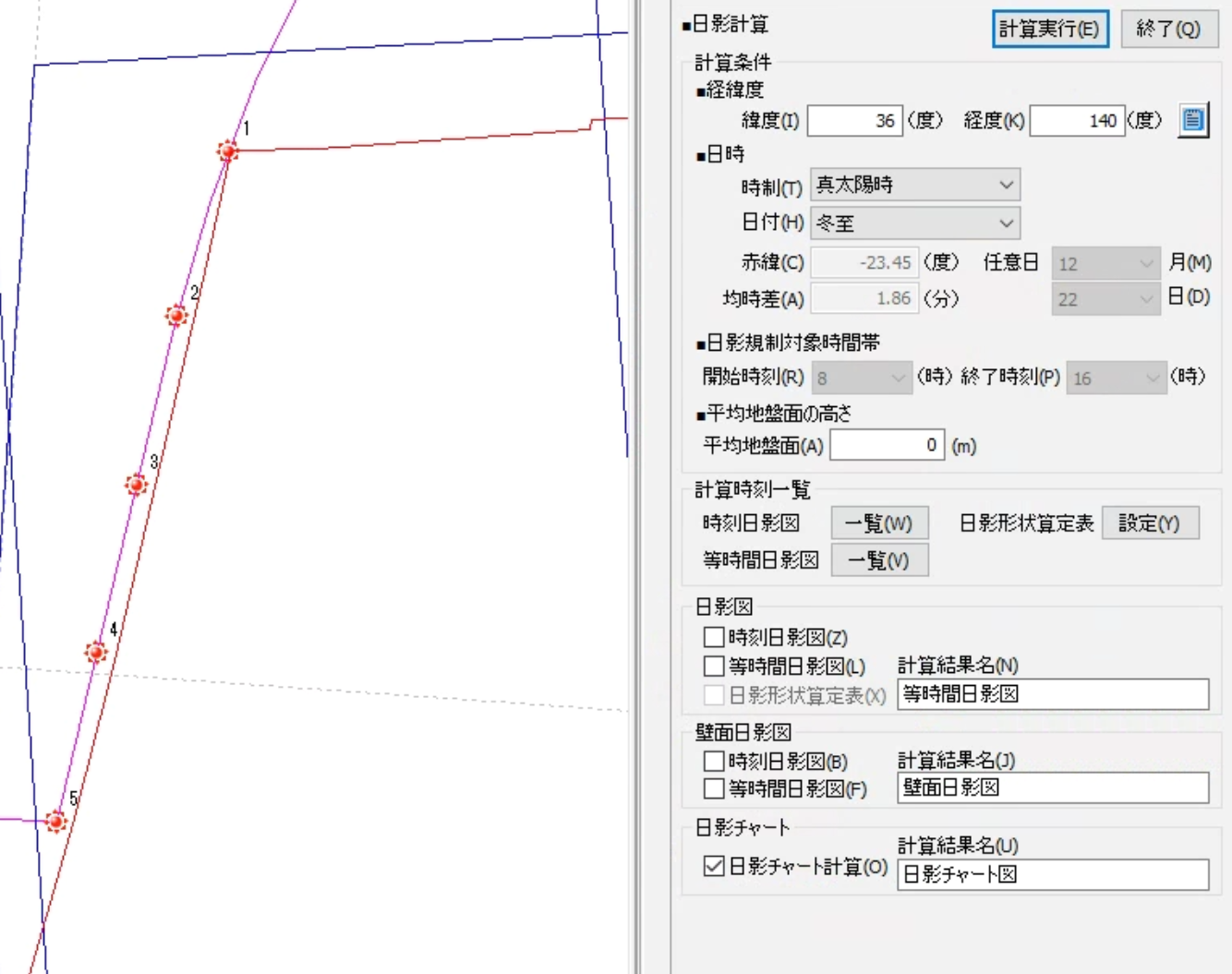

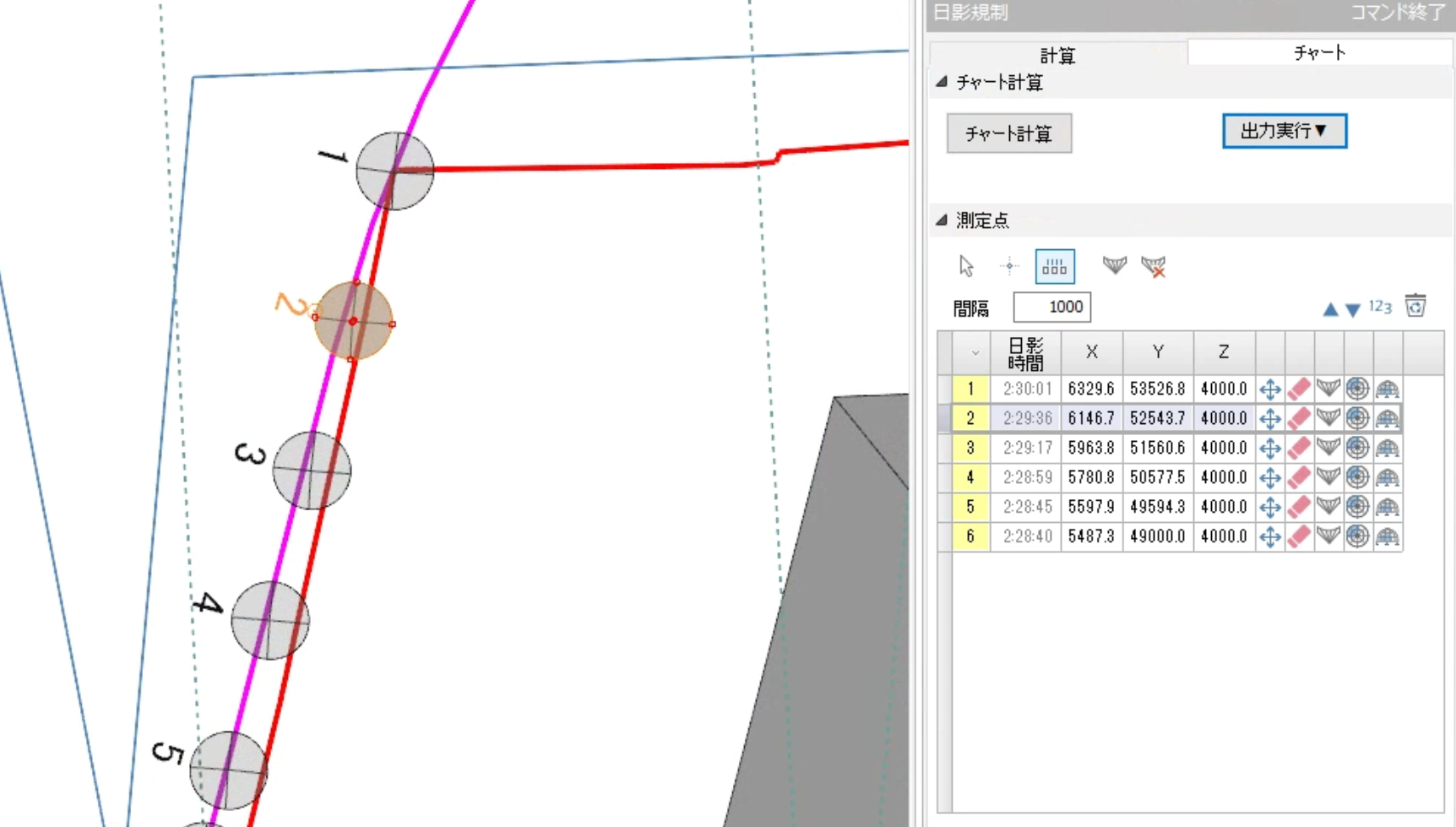

法規タブの日影規制コマンド → チャートタブ ①測定点の入力モードを選択し、ビュー上で測定点の入力します ②チャート計算ボタンで各測定点の計算を行い、出力からチャート一覧などが出力できます	日影チャート	①日影点入力コマンド → ビュー上で測定点の入力します ②日影計算コマンド → 日影チャートのチェックをいれて、計算実行してチャート計算を行います

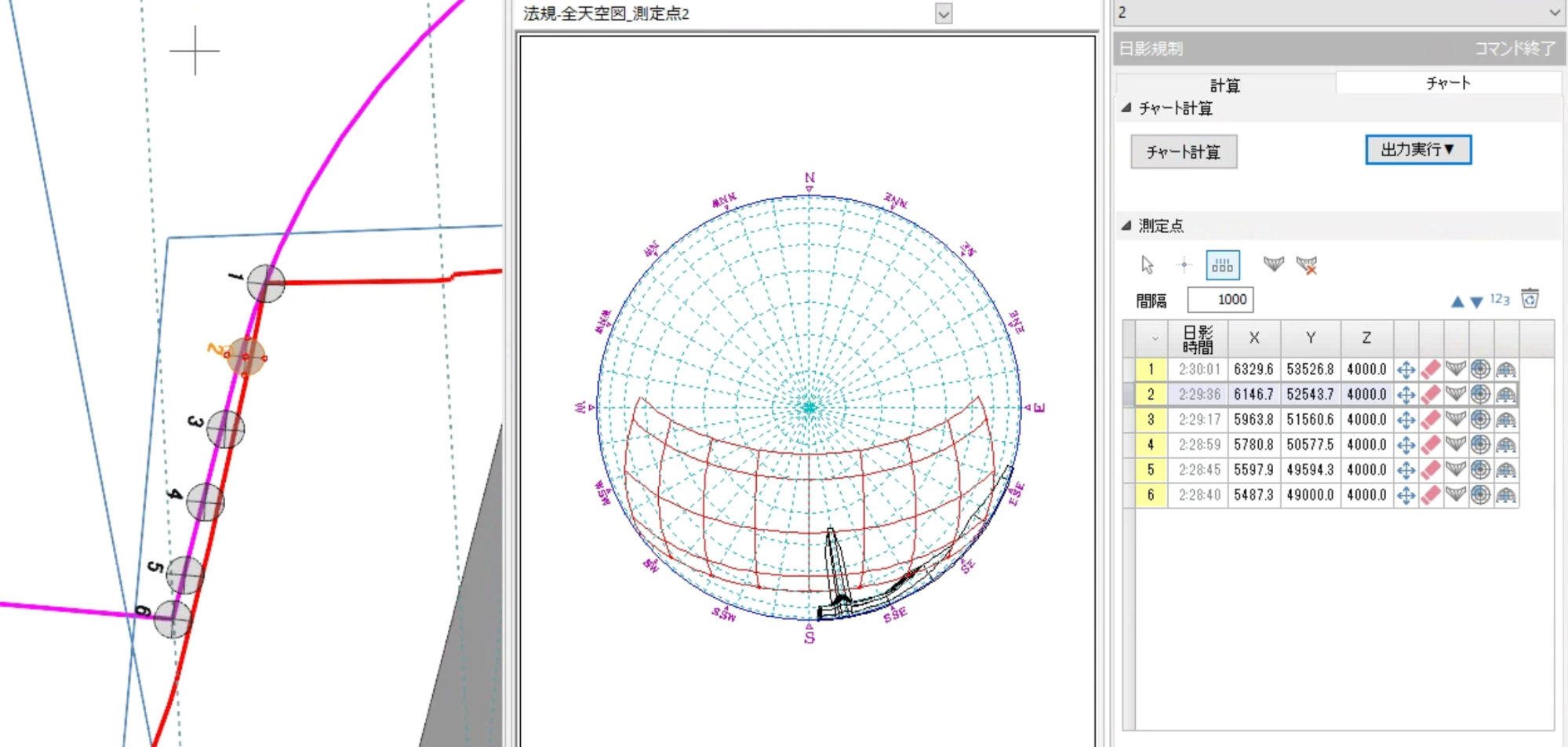

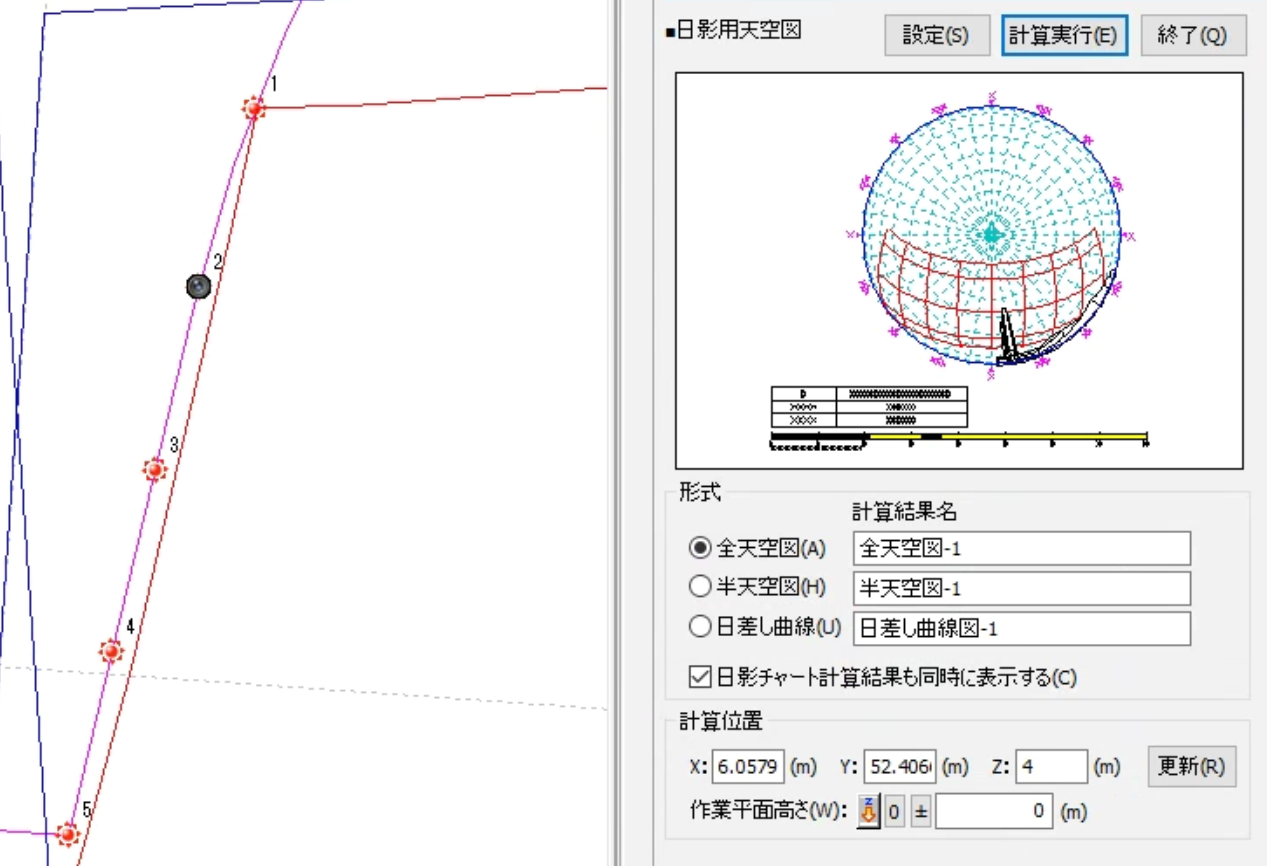

法規タブの日影規制コマンド → チャートタブ測定点一覧表の「全天空図出力」「半天空図出力」から出力できます	日影用天空図	日影用天空図コマンド → ビュー上で測定点を指定し、計算実行から日影用天空図の出力を行います

機能選択へ

天空率計算

i-ARMでは、適合建物や算定点の自動生成、計算、天空率算定表などの出力をひとつのコマンドで行うことができ、操作手順も簡単です

おすすめポイント

レイヤを切り替えることなく、ボタン一つで「適合建物／天空率算定点作成 → 天空率計算」まで実行できます。
出力図面がより詳細に！道路適用距離／隣地適用距離も記載されます。

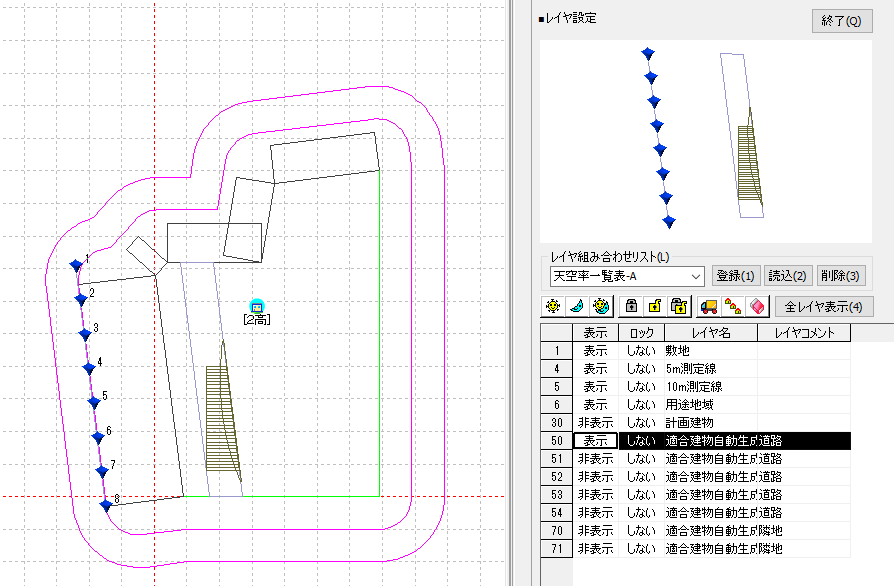

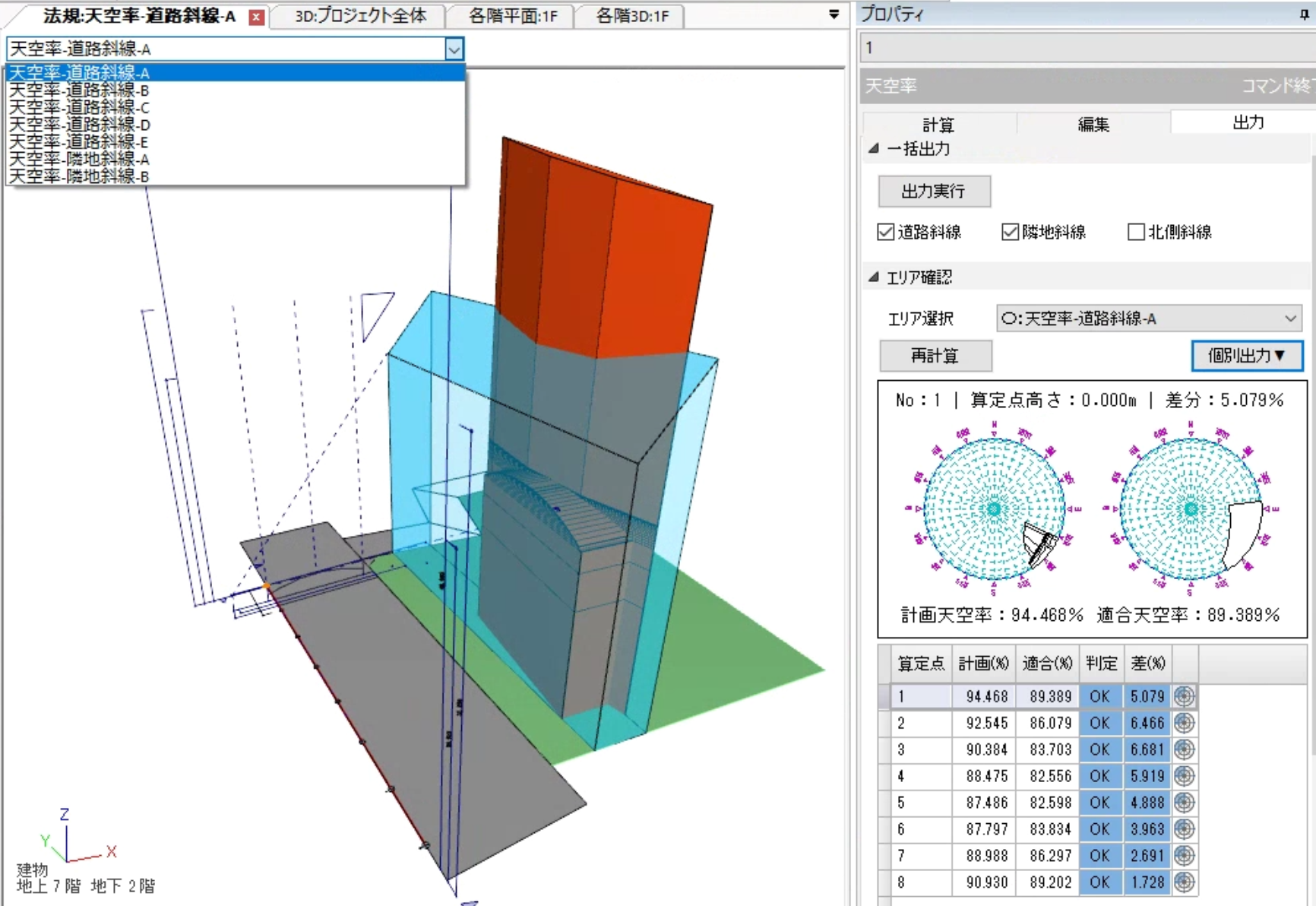

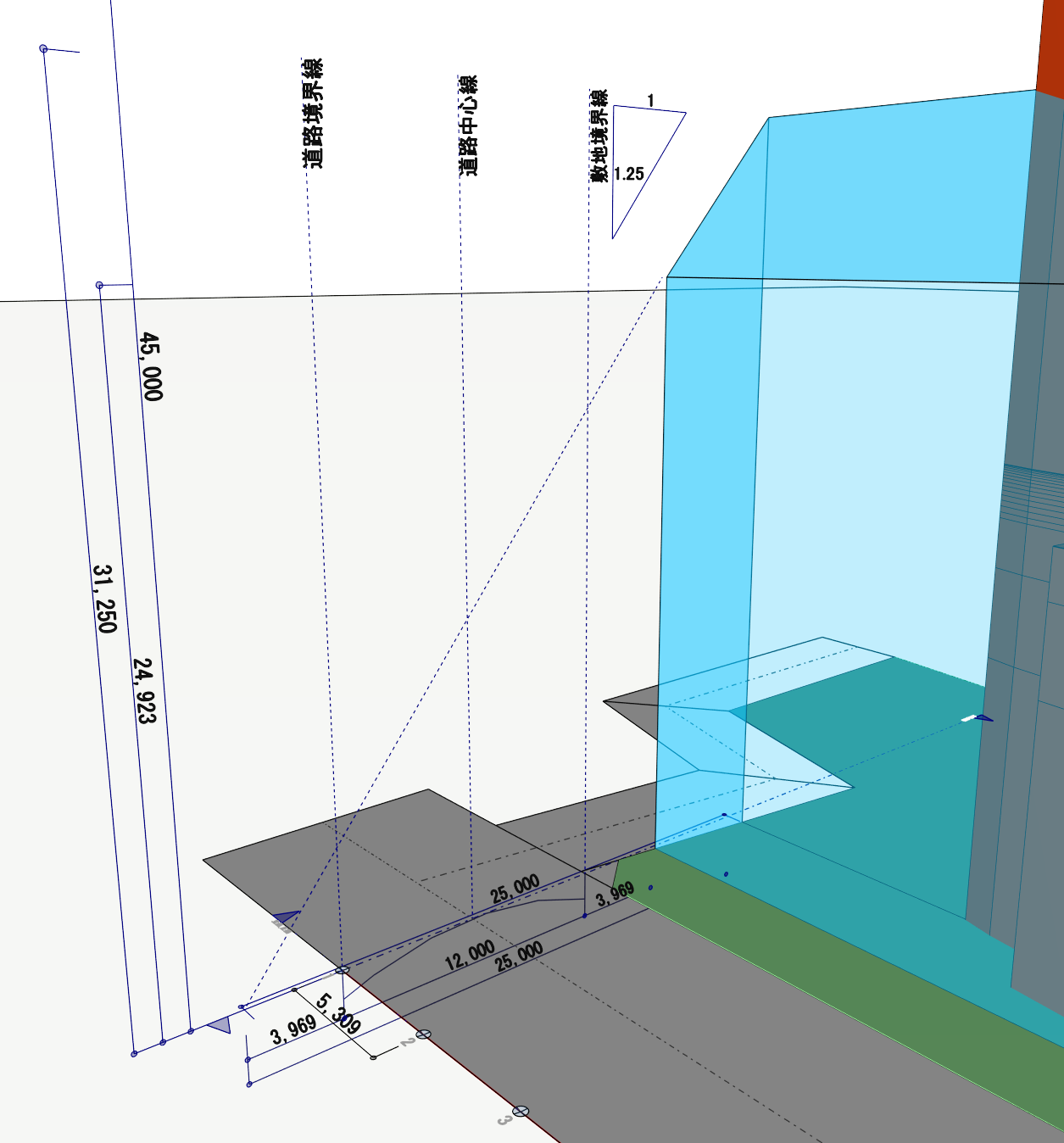

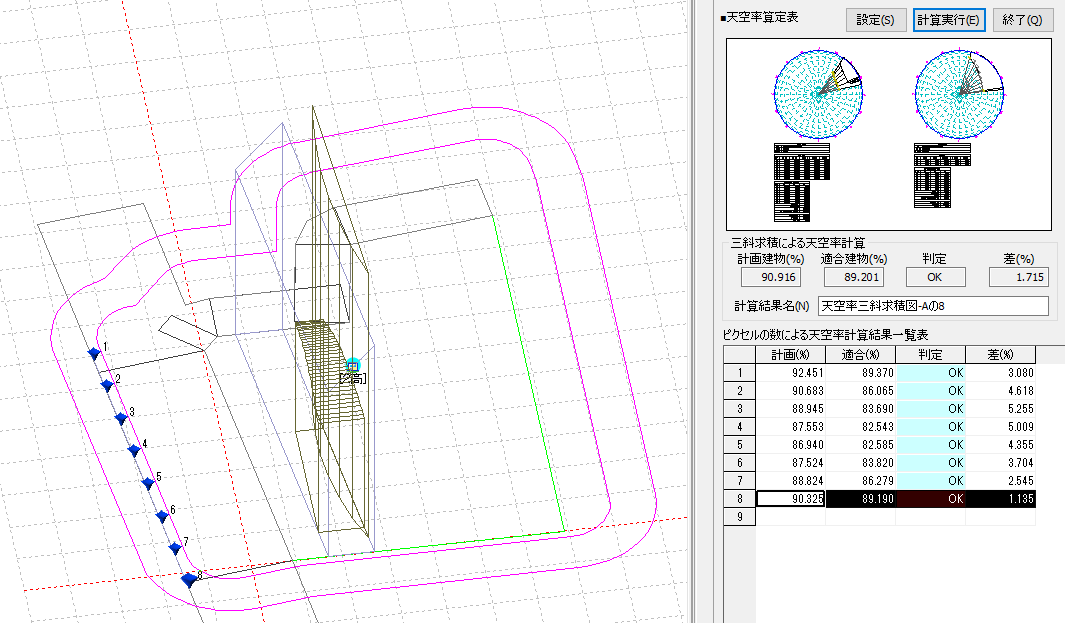

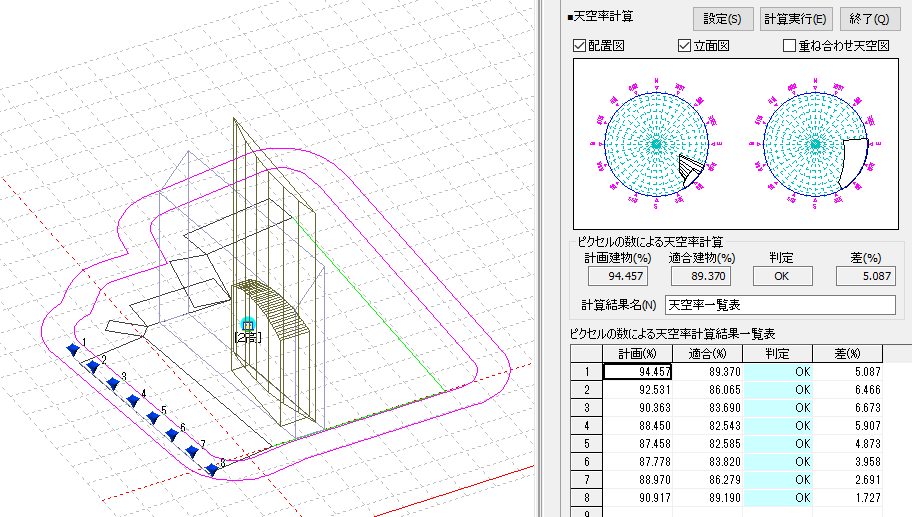

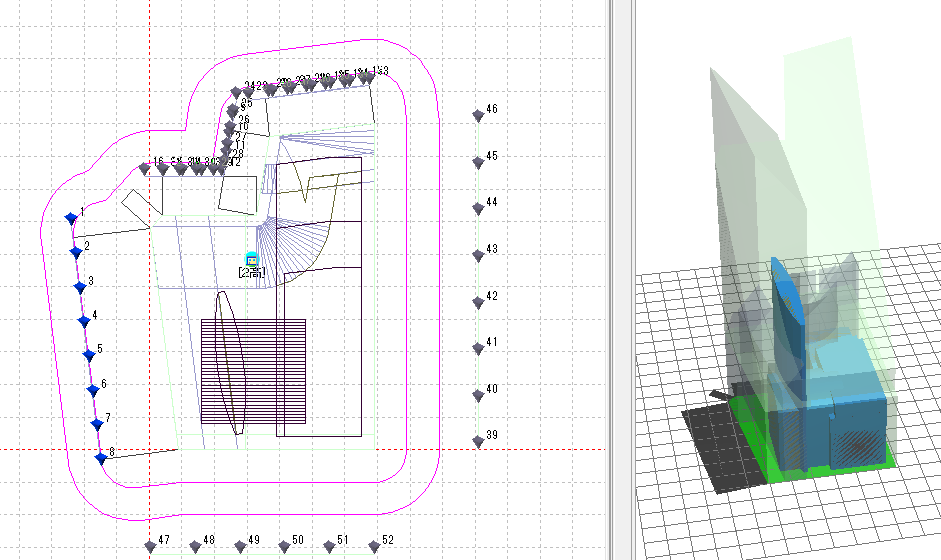

法規タブの天空率コマンド → 計算タブの計算実行計算実行ボタンを押すだけで、適合建物、算定点の自動生成から計算までを行います。〇敷地境界線ごとにビューを自動生成敷地境界線ごとにビューが自動生成されるため、計算結果の切り替えが簡単に行えます。〇適合建物、算定点を自動生成計算前に敷地境界線ごとのビューに適合建物・算定点を自動生成します。〇寸法線を3Dで自動生成適用距離やボリューム高さなどの寸法線も計算時に自動で生成します。〇三斜求積による天空率計算天空率を三斜求積によって求めており、LAB-SSであったピクセルの数による天空率と三斜求積による天空率の差異はありません。（設定により、ピクセルの数による天空率も計算できます。）	天空率計算	①適合建物、算定点を自動生成自動生成コマンド → 自動生成ボタン ②計算したい敷地境界線の適合建物、算定点のみ表示レイヤ設定コマンド → 表示非表示切り替え ③天空率計算天空率計算コマンド → コマンド実行（ピクセルの数による天空率計算を実行します。） ④ ②③を敷地境界線で繰り返す… 天空率算定表コマンド → 算定点から近接点を選択して三斜求積による天空率を計算します。
法規タブの天空率コマンド → 出力タブの出力実行敷地境界線ごとに「天空率一覧表」「立面図」「アクソメ図」「近接点の三斜求積図」を一括で出力。三斜求積図はもっとも近い算定点も自動判定します。	計算書出力	天空率計算コマンド → 計算実行ボタンで、配置図・立面図・天空一覧表を作成します。天空率算定表コマンド → 計算実行ボタンで、配置図・近接点の三斜求積図を作成します。

機能選択へ

i-ARMの資料・評価版・購入はこちらから

資料ダウンロード

30日評価版

購入
