dracad 2027シリーズ 新発売キャンペーン

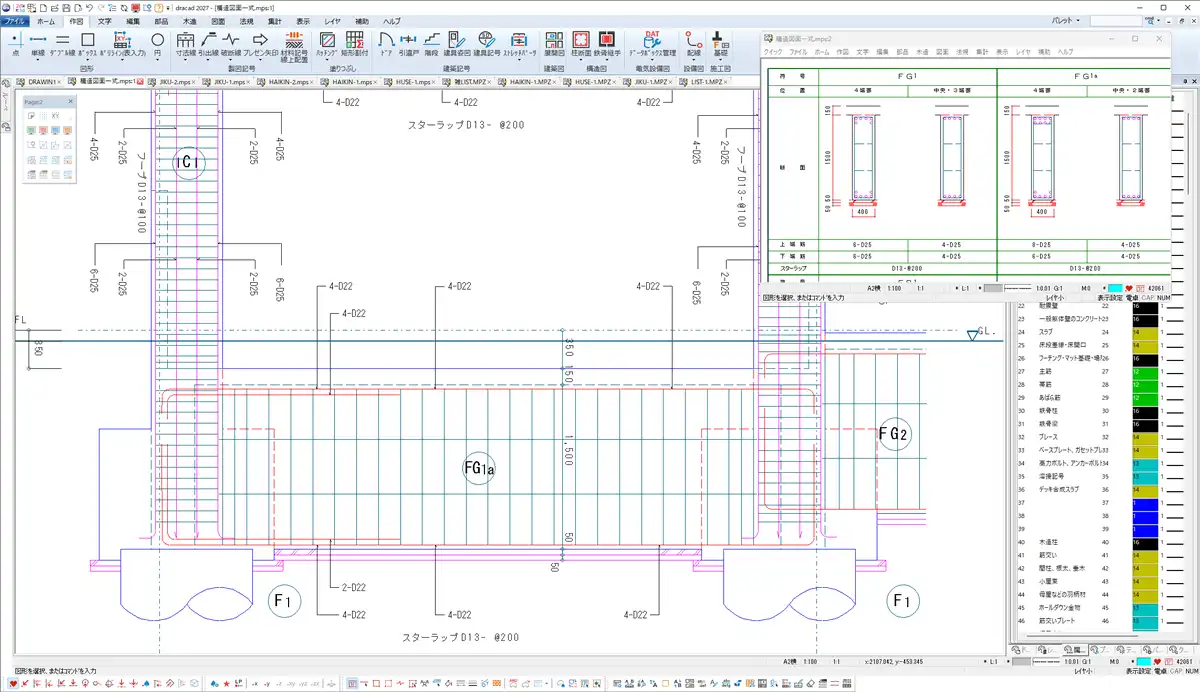

構造データから図面を自動生成

一貫構造計算ソフト「構造モデラー+NBUS7」や「ST-Bridge」のデータから、伏図・軸組図、断面リストを自動生成します。
転記ミスや手戻りを削減し、設計作業を早く進められます。 また、「鉄骨継手・鉄骨面接合」コマンドは「SCSS-H97」に準拠した作図に対応しました。 仕様書を見返すことなく、鉄骨造における主要な接合部の作図が可能になります。

より素早く忠実に。図面の完成度を上げる

前バージョンで好評だった木造住宅図面の作図機能を、実務レベルのディテールに完全対応しました。
省エネ適合性判定に必須な断熱材を含む壁を、ワンステップで美しく作図できるようになりました。 木製引き戸やドア、サッシの各コマンドでは、寸法リストから主要メーカーの規格寸法を選択するだけで簡単に設定できます。 カタログで確認する手間が省け、効率よく作図を行えます。

作図中の細かなストレスを徹底解消

PDFビューアーで表示した見た目のまま、画像として読み込めることで、参考図面をよりスムーズに活用できます。
また、選択した文字列の入れ替えや「坪 ⇄ m²」の単位変換が瞬時にできる新しい文字編集機能を追加しました。 さらに、指定した量での線の伸縮や線分両側の直感的なカットなど、図面作成・編集機能も幅広く強化しています。
