第54回床面積分類出力で、面積集計をもっと便利に

～Ver.5の新機能紹介 ①～

i-ARMの新バージョン Ver.5 が公開されました。
Ver.5では、UIデザインも刷新され、さらに使いやすくなっています。
今回は、新機能のひとつである「面積表コマンド」の拡張機能をご紹介します。

【概要】

建築基準法上の床面積は以下の５種類に分類できます。

• [１] 区画の中心線で囲まれた部分の水平投影面積：令第２条第１項第３号
• [２] 床面積：令第２条第１項第３号
• [３] 延べ面積：令第２条第１項第４号
• [４] 容積対象となる延べ面積：法第５２条（容積率）
• [５] ただし書き延べ面積：令第２条第１項第四号ただし書きの延べ面積

• 各算出方法による面積合計値の関係：1≧2=3≧4≧5

今回、拡張した機能では、部屋属性に「床面積分類」として「容積対象」・「容積対象外」・「外部面積」のいずれかを割り当てることで、分類別の面積集計を行うことができるようになりました。

【操作】

1．部屋に床面積分類を設定する

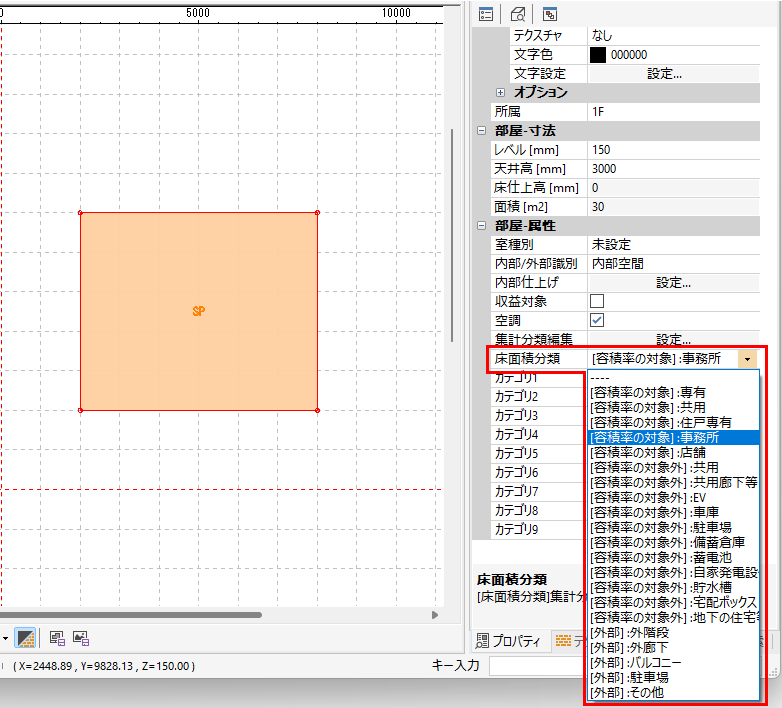

床面積分類」は、部屋のオブジェクトプロパティから設定できます。
部屋要素を選択し、［オブジェクトプロパティ］ → ［部屋-属性］ → ［床面積分類］の項目から設定が可能です。

また、「部屋一覧」コマンドや「面積表」コマンドからも設定が可能になっています。

2．面積表で集計する

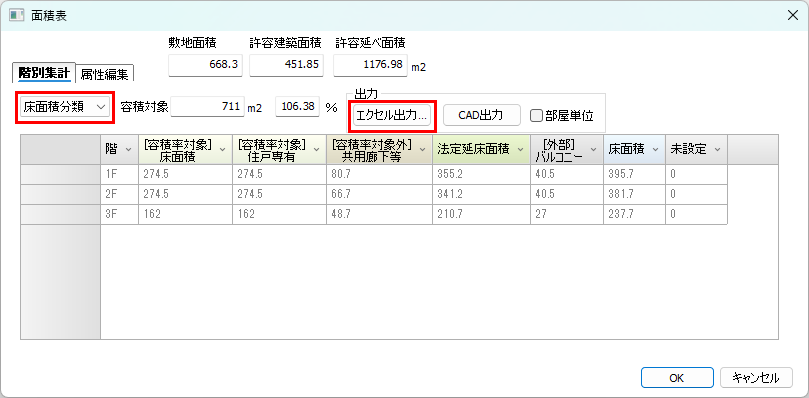

リボンメニュー［集計］ → ［面積表］を実行します。
［階別集計］タブを開き、集計タイプで［床面積分類］を選択すると、「容積対象」・「容積対象外」・「外部面積」で分類した集計が行われます。

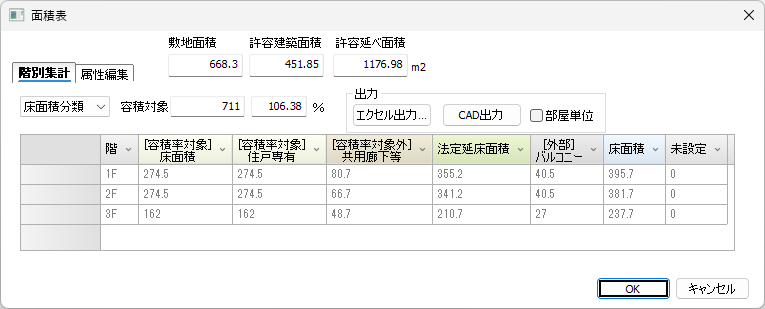

◆Excel出力イメージ

［エクセル出力…］ボタンから、集計表をExcel形式（.xlsx）で出力することもできます。

【集計分類の項目】

◆ 項目の編集

「床面積分類」の項目は、追加・削除・名称変更なども可能です。

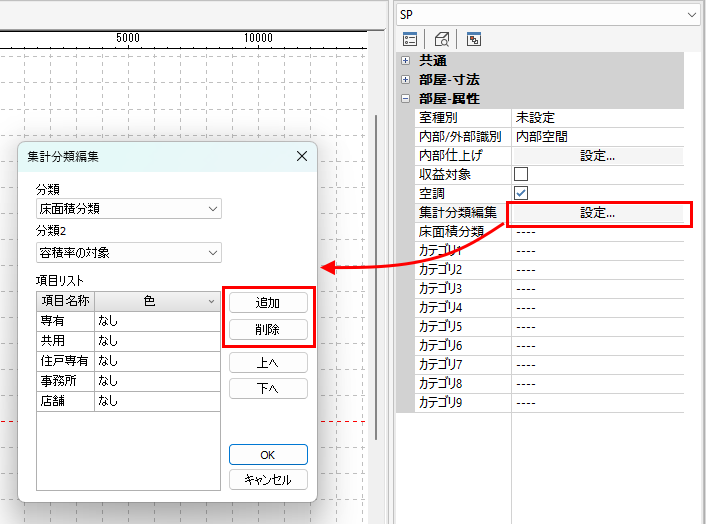

部屋要素を選択し、［オブジェクトプロパティ」 → ［部屋-属性］ → ［集計分類編集：設定…]をクリックすると編集ウィンドウが開きます。

［追加］［削除］などの操作で、分類項目を編集できます。
なお、「部屋一覧」コマンドや「面積表」コマンドからも同様な編集が可能です。

◆ 初期値設定

「床面積分類」は、自由に編集できますが、毎回同じ分類項目を使用する場合は、初期設定ファイルに登録しておくことができます。
設定しておくと、新規ファイル作成時に自動で反映されます。

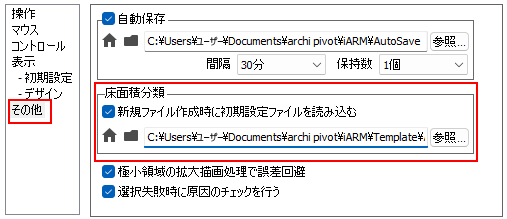

まず、「環境設定」で、［床面積分類の分類項目の初期値設定ファイルを読み込む］にチェックを入れます。
（ファイルメニュー → ［環境設定］ → ［その他］ページ）

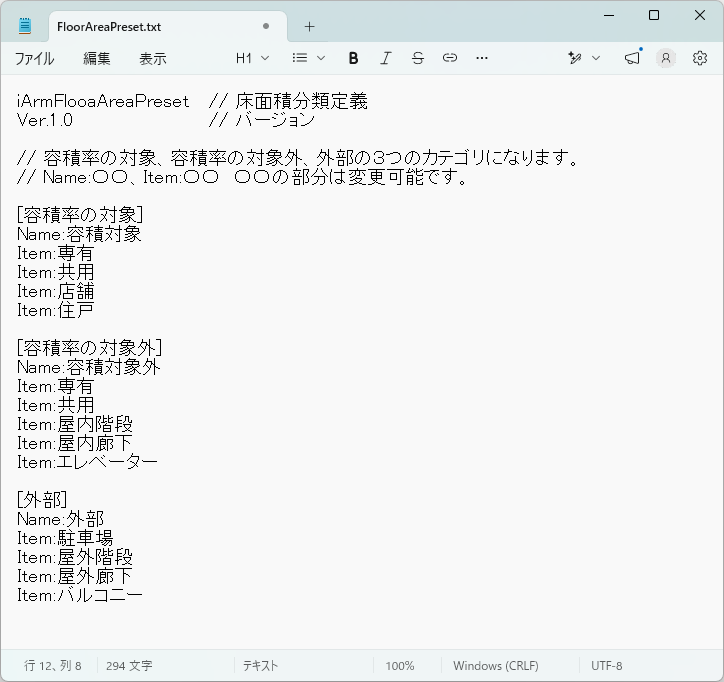

次に、以下の設定ファイルをメモ帳などで編集します。

C:¥Users¥[ユーザー名]¥Documents¥archi pivot¥iARM¥Template¥AggFloorArea¥FloorAreaPreset.txt

「床面積分類」は、以下の3つのカテゴリで構成されています。

• 容積率対象
• 容積率対象外
• 外部

Name:○○ はカテゴリ名、Item:○○ は床面積分類項目です。
Itemは自由に追加・削除・変更して設定できます。

【まとめ】

いかがでしたか。
床面積分類に対応したことで、これまで以上に柔軟な面積集計が可能になりました。
分類項目も自由にカスタマイズできますので、ぜひ実際の業務でご活用ください。
