第30回避難できるか確かめてみよう

～歩行距離の確認方法～

【概要】

建築基準法では、居室がある階について災害時に短時間で避難できるように居室から直通階段や避難出口までの歩行距離が規定されています。 i-ARMの避難経路コマンドでは、各階の居室から直通階段や避難出口までの避難経路（歩行距離）を算出して、計画している建物が避難上安全かどうかの確認や検討を行うことができます。

今回は、避難経路の確認方法についてご紹介します。

---

【歩行距離とは】

建築基準法では、居室がある階について災害時に短時間で避難できるように居室から直通階段や避難出口までの歩行距離を規定しています。 歩行距離は、『避難階』と『避難階以外の階』で異なります。避難階とは、直接地上へ通ずる出入口のある階のことで、１階となることがほとんどです。

令120条の歩行距離

• 主要構造部が準耐火構造以上で、1住戸が２～３階のもの
• 廊下への出入口のない階の居室の一番奥から直通階段までの距離

「避難：歩行距離について」も合わせてご覧ください。

ツール選択へ

---

【i-ARMの避難経路コマンド】

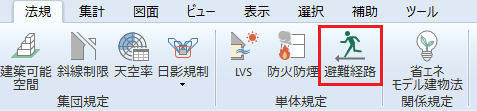

「法規」タブー単体規定の「避難経路」

必要な情報

避難経路の算出を行うには、事前に部屋や窓、ドアの情報が必要になります。

計算の流れ

①「法規」タブー単体規定の「避難経路」からコマンドを起動します。
コマンドを起動すると、避難経路用のビューが生成され、下記ダイアログが表示されます。

経路を計算したい階を選択し、避難階かどうかを設定します。（避難階はデフォルトでは１階となります。）

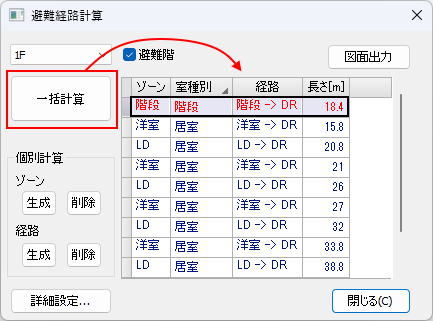

②「一括計算」ボタンをクリックして経路計算を行います。
一括計算ボタンでは、避難経路用のゾーンの生成、経路の生成を一括で行います。
避難経路用のゾーンは、「未設定」「居室」「非居室」「廊下」「附室」「階段」「昇降機」「外部」に分けられます。
経路の生成では、居室から直通階段まで、避難階の居室から出口、避難階の階段から出口までの避難経路を算出します。

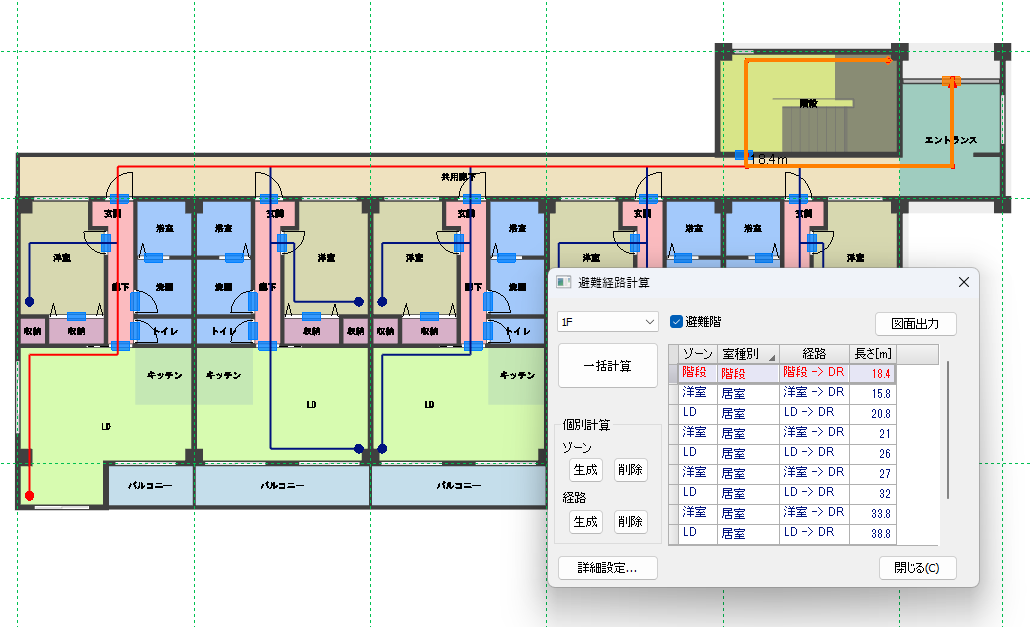

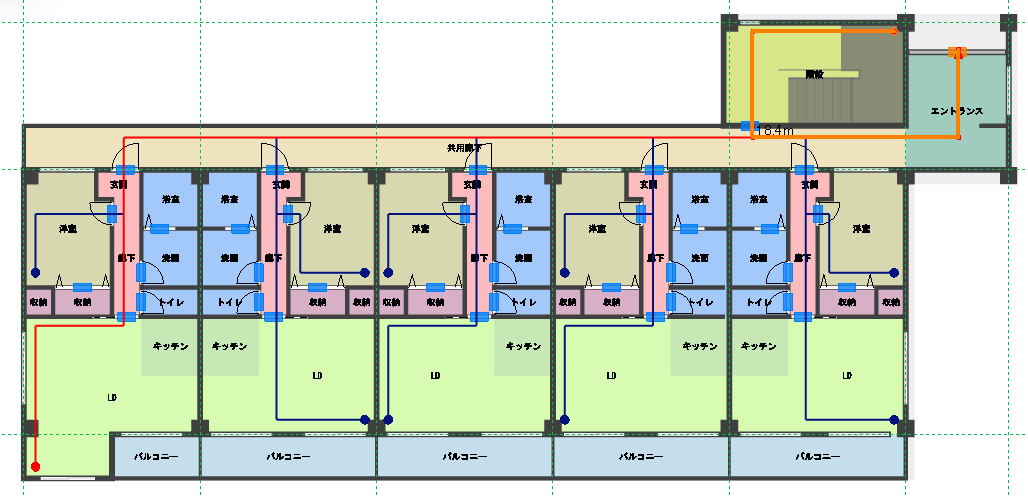

経路計算を行うと各経路がダイアログに表形式で表され、各経路をビュー上で確認することができます。

③算出された避難経路の開始終了位置や経路長さなどの情報確認を行います。
自動で振り分けられた避難経路ゾーンの室種別の調整や経路の再生成を行いながら検討を行います。

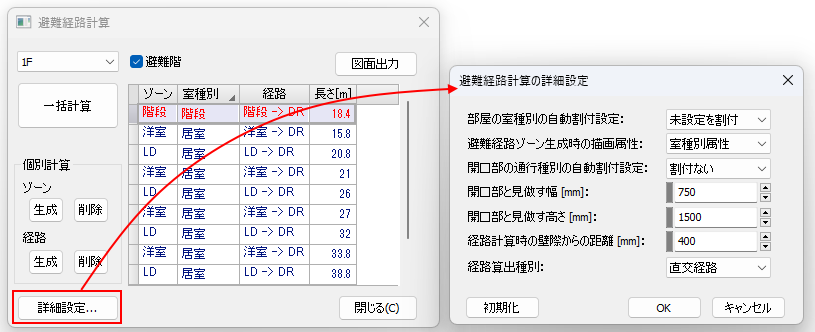

また、「詳細設定…」ボタンから避難経路計算の詳細設定を行うことができます。

④「図面出力」ボタンをクリックして検討した避難経路の図面出力を行います。

ツール選択へ

ぜひ一度お試しください。
