ダイアログ
	テキスト形式
	説明

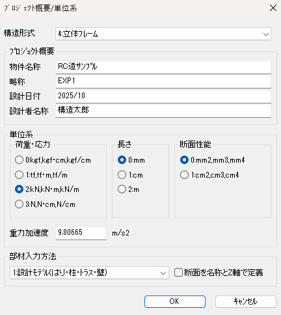

ダイアログ

①構造形式

【新規作成】 で設定した構造形式を表示します。

②物件名称～設計者名称

モデルの物件名称、略称、設計日付、設計者名称を設定します。
ここで入力した概要は、モデルウィンドウや出力ウィンドウの印刷時に用紙のヘッダー、フッターに使用されます(【印刷/出力条件】を参照)。

③単位系

現在使用している｢荷重・応力｣、｢長さ｣および｢断面性能｣の単位を表示します(『単位系』を参照)。

④重力加速度

単位変換などに使用する重力加速度を設定します。デフォルトは｢9.80665m/s²｣に設定されています。

⑤部材入力方法

｢0:構造モデル(はり/柱/トラス・壁エレメント)｣、｢1:設計モデル(はり・柱・トラス・壁)｣から選択します。

｢0:構造モデル(はり/柱/トラス・壁エレメント)｣を選択した場合

部材	：	【はり/柱/トラス】・【壁エレメント】で配置
断面	：	【断面】で定義

｢1:設計モデル(はり・柱・トラス・壁)｣を選択した場合

部材	：	【はり】・【柱】・【トラス】・【壁】で配置
断面	：	【RC/SRCはり断面】・【RC/SRC柱断面】・【RC/SRC壁断面】・【RC/SRC壁開口】・【Sはり断面】・【S/CFT柱断面】・【Sトラス断面】・【木はり断面】・【木柱断面】・【木トラス断面】で定義

※	｢設計モデル（はり・柱・トラス・壁）｣を選択した場合のみ【断面計算】が行えます。

断面を名称とZ軸で定義

[部材入力方法]が｢設計モデル（はり・柱・トラス・壁）｣の場合で、【RC/SRCはり断面】・【RC/SRC柱断面】・【Sはり断面】・【S/CFT柱断面】・【木はり断面】・【木柱断面】を、｢名称｣と【節点】の｢軸-Z｣で定義する場合にチェックします。
チェックした場合、配置範囲が異なる同名の断面を定義することができます。

テキスト形式

説明

1. 構造形式を変更する場合、変更する構造形式を選択します。構造形式は、自由度の高い構造形式へ変更できます。


   	変更できる構造形式
   平面フレーム	立体フレーム
   平面トラス	平面フレーム、立体トラス、立体フレーム
   平面格子ばり	立体フレーム
   立体トラス	立体フレーム
   立体フレーム	なし

   変更する構造形式を選択し、[OK]ボタンをクリックすると下図の確認ダイアログが表示されます。

   [OK]ボタンをクリックすると、モデルウィンドウ以外のウィンドウをすべて閉じ、構造形式を変更します。
2. 単位系を変更する場合は使用する単位系を選択し、[OK]ボタンをクリックすると下図の確認ダイアログが表示されます。

   [OK]ボタンをクリックすると、入力した節点、部材など、すべてのデータの単位変換を行います。
   単位変換後、アンドゥ(Undo)/リドゥ(Redo)情報をクリアにします。
