Sトラス断面［基本定義入力］▶〔材質･断面〕▶［Sトラス断面］
Sトラスの断面を定義します。
 |
グリッドシート |
|
テキスト形式 |
|
説明 |
グリッドシート
①名称
15文字以内で入力します。
②形状
次から選択します。
｢0:丸鋼｣
｢1:平鋼｣
｢2:山形(その1)｣
｢3:山形(その2)｣
｢4:山形(その3)｣
｢5:山形(その4)｣
｢6:2山形強軸(その1)｣
｢7:2山形強軸(その2)｣
｢8:2山形弱軸(その1)｣
｢9:2山形弱軸(その2)｣
｢10:みぞ形強軸(その1)｣
｢11:みぞ形強軸(その2)｣
｢12:みぞ形弱軸(その1)｣
｢13:みぞ形弱軸(その2)｣
｢14:2みぞ形強軸｣
｢15:2みぞ形弱軸｣
｢16:H形強軸｣
｢17:H形弱軸｣
｢18:2H形強軸｣
｢19:2H形弱軸｣
｢20:鋼管｣
｢21:角形鋼管｣
｢22:軽量角形鋼管｣
｢23:軽量C形強軸(その1)｣
｢24:軽量C形強軸(その2)｣
｢25:軽量C形弱軸(その1)｣
｢26:軽量C形弱軸(その2)｣
｢27:2軽量C形(腹合わせ強軸)｣
｢28:2軽量C形(腹合わせ弱軸)｣
｢29:2軽量C形(背合わせ強軸)｣
｢30:2軽量C形(背合わせ弱軸)｣
｢31:その他｣
｢0:丸鋼｣
｢1:平鋼｣
｢2:山形(その1)｣
｢3:山形(その2)｣
｢4:山形(その3)｣
｢5:山形(その4)｣
｢6:2山形強軸(その1)｣
｢7:2山形強軸(その2)｣
｢8:2山形弱軸(その1)｣
｢9:2山形弱軸(その2)｣
｢10:みぞ形強軸(その1)｣
｢11:みぞ形強軸(その2)｣
｢12:みぞ形弱軸(その1)｣
｢13:みぞ形弱軸(その2)｣
｢14:2みぞ形強軸｣
｢15:2みぞ形弱軸｣
｢16:H形強軸｣
｢17:H形弱軸｣
｢18:2H形強軸｣
｢19:2H形弱軸｣
｢20:鋼管｣
｢21:角形鋼管｣
｢22:軽量角形鋼管｣
｢23:軽量C形強軸(その1)｣
｢24:軽量C形強軸(その2)｣
｢25:軽量C形弱軸(その1)｣
｢26:軽量C形弱軸(その2)｣
｢27:2軽量C形(腹合わせ強軸)｣
｢28:2軽量C形(腹合わせ弱軸)｣
｢29:2軽量C形(背合わせ強軸)｣
｢30:2軽量C形(背合わせ弱軸)｣
｢31:その他｣
③k-DB
弊社製品共通のデータベースk-DBの鋼材データベースを参照する場合、 [形状]、[製品]、[型番]を入力します。
[形状]が｢31:その他｣の場合、k-DBの[形状]により[方向1]は｢0:強軸｣、｢1:弱軸｣、[方向2]は｢0:その1｣、｢1:その2｣、｢2:その3｣、｢3:その4｣から選択します。
[形状]が｢31:その他｣の場合、k-DBの[形状]により[方向1]は｢0:強軸｣、｢1:弱軸｣、[方向2]は｢0:その1｣、｢1:その2｣、｢2:その3｣、｢3:その4｣から選択します。
④寸法
寸法を入力します。
| 形状 | 寸法 | 形状 | 寸法 | ||
|---|---|---|---|---|---|
| 0 | 丸鋼 |  |
1 | 平鋼 |  |
| 2 | 山形 (その1) |
 |
3 | 山形 (その2) |
 |
| 4 | 山形 (その3) |
 |
5 | 山形 (その4) |
 |
| 6 | 2山形強軸 (その1) |
 |
7 | 2山形強軸 (その2) |
 |
| 8 | 2山形弱軸 (その1) |
 |
9 | 2山形弱軸 (その2) |
 |
| 10 | みぞ形強軸 (その1) |
 |
11 | みぞ形強軸 (その2) |
 |
| 12 | みぞ形弱軸 (その1) |
 |
13 | みぞ形弱軸 (その2) |
 |
| 14 | 2みぞ形強軸 (その1) |
 |
15 | 2みぞ形弱軸 (その2) |
 |
| 16 | H形強軸 |  |
17 | H形弱軸 |  |
| 18 | 2H形強軸 |  |
19 | 2H形弱軸 |  |
| 20 | 鋼管 |  |
21 | 角形鋼管 |  |
| 22 | 軽量角形鋼管 |  |
|||
| 23 | 軽量C形強軸 (その1) |
 |
24 | 軽量C形強軸 (その2) |
 |
| 25 | 軽量C形弱軸 (その1) |
 |
26 | 軽量C形弱軸 (その2) |
 |
| 27 | 2軽量C形 (腹合わせ強軸) |
 |
28 | 2軽量C形 (腹合わせ弱軸) |
 |
| 29 | 2軽量C形 (背合わせ強軸) |
 |
30 | 2軽量C形 (背合わせ弱軸) |
 |
⑤材質
【鉄骨材質】で定義した名称を入力します。
空欄の場合、【材質-範囲】の名称を使用します。
[形状]が｢H形鋼｣で[製品]が｢東京製鐵(株)Tuned-H(SS400)｣、または｢東京製鐵(株)Tuned-H(SM490)｣のk-DBを参照している場合、【応力準備計算】で、自動生成します。
空欄の場合、【材質-範囲】の名称を使用します。
[形状]が｢H形鋼｣で[製品]が｢東京製鐵(株)Tuned-H(SS400)｣、または｢東京製鐵(株)Tuned-H(SM490)｣のk-DBを参照している場合、【応力準備計算】で、自動生成します。
⑥色
テキスト形式
| 項 目 | 省略値 |
|---|---|
| 名称 | |
| 形状 | 0 |
| k-DB-形状 | 0 |
| k-DB-製品 | |
| k-DB-型番 | |
| k-DB-方向1 | 0 |
| k-DB-方向2 | 0 |
| 寸法-P1 | 0.0 |
| 寸法-P2 | 0.0 |
| 寸法-P3 | 0.0 |
| 寸法-P4 | 0.0 |
| 寸法-P5 | 0.0 |
| 寸法-P6 | 0.0 |
| 寸法-P7 | 0.0 |
| 材質 | |
| 色 | 0 |
説明
- 入力補助ツール

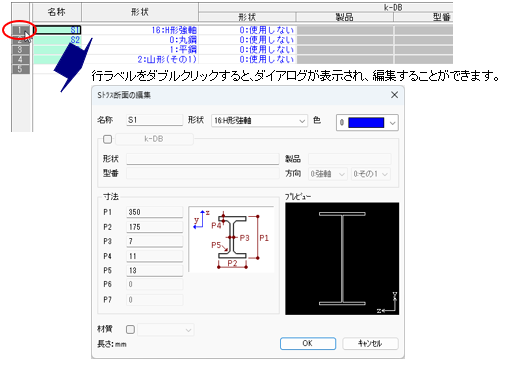

グリッドシートの行ラベルをダブルクリックすると、ダイアログが表示されます。
各項目を設定し、[OK]ボタンをクリックすると、グリッドシートの各項目が更新されます。
※ [k-DB]をチェックし、ボタンをクリックすると、鋼材データの参照ダイアログが表示されます(【Sはり断面リスト】 説明3.を参照)。 - k-DBの[形状]による入力
[形状]が｢31:その他｣の場合、k-DBの[形状]により[方向1][方向2]を設定します(【Sはり断面リスト】説明4.を参照)。 - 【応力計算】における断面性能
[形状]が｢31:その他｣以外の場合、k-DBから寸法を読み込み、自動生成します。
[形状]が｢28:その他｣の場合、参照するk-DBにより、次のようになります。
・ ユーザー定義以外のk-DBを参照する場合、k-DBの登録値を参照します。 ・ ユーザー定義で(形状タイプなし)以外のk-DBを参照する場合、k-DBの登録値を参照しますが、登録されていない断面性能がある場合、断面寸法が登録されていれば、登録されていない断面性能は自動生成します。 ・ ユーザー定義で(形状タイプなし)のk-DBを参照する場合、k-DBの登録値を参照します。 - 【断面計算】における断面性能
[形状]が｢31:その他｣以外の場合、k-DBから寸法を読み込み、【Sトラス計算条件】を考慮して自動生成します。
[形状]が｢31:その他｣の場合、参照するk-DBにより、次のようになります。【Sトラス計算条件】は考慮しません。
・ ユーザー定義以外のk-DBを参照する場合、断面積、断面二次半径はk-DBの登録値、それ以外は自動生成します。 ・ ユーザー定義で(形状タイプなし)以外のk-DBを参照する場合、k-DBの登録値を参照しますが、登録されていない断面性能がある場合、断面寸法が登録されていれば、登録されていない断面性能は自動生成します。 ・ ユーザー定義で(形状タイプなし)のk-DBを参照する場合、k-DBの登録値を参照します。
