グリッドシート
	テキスト形式
	説明

グリッドシート

①名称

15文字以内で入力します。

②Z軸

【プロジェクト概要/単位系】で[部材入力方法]の｢断面を名称とZ軸で定義する｣をチェックした場合、【節点】の｢軸-Z｣で定義したZ軸名称を入力します。
上下のZ軸のZ座標の範囲に、両端のZ座標が含まれる部材を認識します。

③種別

｢0:S｣、｢1:CFT｣から選択します。

④形状

次から選択します。

｢0:H形強軸｣
｢1:H形弱軸｣
｢2:みぞ形強軸(その1)｣
｢3:みぞ形強軸(その2)｣
｢4:みぞ形弱軸(その1)｣
｢5:みぞ形弱軸(その2)｣
｢6:2みぞ形強軸｣
｢7:2みぞ形弱軸｣
｢8:山形(その1)｣
｢9:山形(その2)｣
｢10:山形(その3)｣
｢11:山形(その4)｣
｢12:2山形強軸(その1)｣
｢13:2山形強軸(その2)｣
｢14:2山形弱軸(その1)｣
｢15:2山形弱軸(その2)｣
｢16:箱形｣
｢17:角形鋼管｣
｢18:鋼管｣
｢19:軽量角形鋼管｣
｢20:軽量C形強軸(その1)｣
｢21:軽量C形強軸(その2)｣
｢22:軽量C形弱軸(その1)｣
｢23:軽量C形弱軸(その2)｣
｢24:2軽量C形(腹合わせ強軸)｣
｢25:2軽量C形(腹合わせ弱軸)｣
｢26:2軽量C形(背合わせ強軸)｣
｢27:2軽量C形(背合わせ弱軸)｣
｢28:その他｣

⑤端部

｢0:I端･J端｣、｢1:両端｣から選択します。

⑥k-DB

弊社製品共通のデータベースk-DBの鋼材データベースを参照する場合、 [形状]、[製品]、[型番]を入力を入力します。
[形状]が｢28:その他｣の場合、k-DBの[形状]により[方向1]は｢0:強軸｣、｢1:弱軸｣、[方向2]は｢0:その1｣、｢1:その2｣、｢2:その3｣、｢3:その4｣から選択します。

⑦寸法

寸法を入力します。

形状		寸法	形状		寸法
0	H形強軸		1	H形弱軸
2	みぞ形強軸 (その1)		3	みぞ形強軸 (その2)
4	みぞ形弱軸 (その1)		5	みぞ形弱軸 (その2)
6	2みぞ形強軸		7	2みぞ形弱軸
8	山形 (その1)		9	山形 (その2)
10	山形 (その3)		11	山形 (その4)
12	2山形強軸 (その1)		13	2山形強軸 (その2)
14	2山形弱軸 (その1)		15	2山形弱軸 (その2)
16	箱形		17	角形鋼管
18	鋼管		19	軽量角形鋼管
20	軽量C形強軸 (その1)		21	軽量C形強軸 (その2)
22	軽量C形弱軸 (その1)		23	軽量C形弱軸 (その2)
24	2軽量C形 (腹合わせ強軸)		25	2軽量C形 (腹合わせ弱軸)
26	2軽量C形 (背合わせ強軸)		27	2軽量C形 (背合わせ弱軸)

⑧材質

鉄骨

【鉄骨材質】で定義した名称を入力します。
空欄の場合は、【材質範囲】の名称を使用します。
[形状]が｢H形鋼｣､[製品]が｢東京製鐵(株)Tuned-H(SS400)｣、または｢東京製鐵(株)Tuned-H(SM490)｣のk-DBを参照している場合は、【応力準備計算】で自動生成します。

充填コンクリート

[種別]が｢1:CFT｣の場合、【コンクリート材質】で定義した名称を入力します。
空欄の場合、【材質範囲】の名称を使用します。

⑨色

部材を、【表示色】の[断面色別表示]で表示する場合に表示する色を、｢0｣～｢15｣から選択します。
色は、【属性設定】の｢カラーテーブル｣で変更できます。

テキスト形式

説明

1. 入力補助ツール

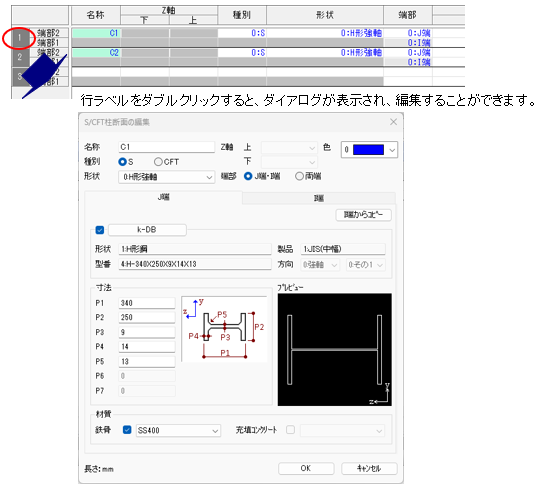

   グリッドシートの行ラベルをダブルクリックすると、ダイアログが表示されます。
   各項目を設定し、[OK]ボタンをクリックすると、グリッドシートの各項目が更新されます。


   ※	[k-DB]をチェックし、ボタンをクリックすると、鋼材データの参照ダイアログが表示されます(【Sはり断面リスト】説明3.を参照)。

2. k-DBの[形状]による入力
   [形状]が｢28:その他｣の場合、 k-DBの[形状]により[方向1][方向2]を設定します(【Sはり断面リスト】説明4.を参照)。

3. 【応力計算】における断面性能
   [形状]が｢28:その他｣以外の場合、k-DBから寸法を読み込み、自動生成します。
   [形状]が｢28:その他｣の場合、参照するk-DBにより、次のようになります。


   ・	ユーザー定義以外のk-DBを参照する場合、断面積、断面二次モーメント、断面係数はk-DBの登録値、それ以外は自動生成します。
   ・	ユーザー定義で(形状タイプなし)以外のk-DBを参照する場合、k-DBの登録値を参照しますが、登録されていない断面性能がある場合、断面寸法が登録されていれば、登録されていない断面性能は自動生成します。
   ・	ユーザー定義で(形状タイプなし)のk-DBを参照する場合、k-DBの登録値を参照します。

4. 【断面計算】における断面性能
   [形状]が｢28:その他｣以外の場合、k-DBから寸法を読み込み、【S/CFT計算条件】を考慮して自動生成します。
   [形状]が｢28:その他｣の場合、参照するk-DBにより、次のようになります。【S/CFT計算条件】は考慮しません。


   ・	ユーザー定義以外のk-DBを参照する場合、断面積、断面二次モーメント、断面二次半径、断面係数はk-DBの登録値、それ以外は自動生成します。
   ・	ユーザー定義で(形状タイプなし)以外のk-DBを参照する場合、k-DBの登録値を参照しますが、登録されていない断面性能がある場合、断面寸法が登録されていれば、登録されていない断面性能は自動生成します。
   ・	ユーザー定義で(形状タイプなし)のk-DBを参照する場合、k-DBの登録値を参照します。

5. 【断面計算】における[形状]が｢28:その他｣の場合の検討方法
   『概要編(PDF)』の｢7.4.2.3 断面検定 ■軸力と曲げモーメントに対する断面検定 ● 非対称断面の場合｣の検討を行います。
6. 【断面計算】における[形状]が｢28:その他｣の場合の許容応力度の取り扱い
   [材質]が参照した【鉄骨材質】の｢フランジ｣が｢SSC400(軽量形鋼)｣、またはk-DBの[形状]が軽量○○の場合は、 軽量形鋼として｢軽鋼指針｣にしたがい計算を行います。
   それ以外の場合は、炭素鋼として｢2002年版Ｓ規準｣にしたがい計算を行います。
   k-DBの[形状]と [材質]が参照した【鉄骨材質】の｢フランジ｣の組合せにより、【Sはり断面リスト】説明8.に記載の計算タイプで計算を行います。
