グリッドシート
	テキスト形式
	説明

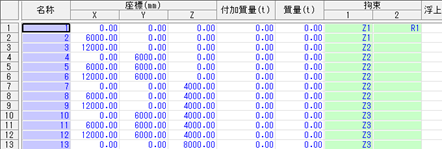

グリッドシート

①名称

15文字以内で入力します。

②座標(Ｘ･Ｙ･Ｚ)

節点の位置を、基準座標系のＸ･Ｙ･Ｚ座標で入力します。

③付加質量

[質量]に付加する質量を入力します。
計算時は、[質量]と[付加質量]を加算して、節点質量とします。

④質量

節点に集中する質量を入力します。
【モデル化条件】の[節点質量]をチェックした場合、【応力準備計算】で自動計算することができます。
計算時は、[質量]と[付加質量]を加算して、節点質量とします。

⑤拘束

節点の自由度を拘束する場合、【拘束】で定義した拘束名称を入力します。
拘束は2種類を定義でき、【固有値計算条件】または【荷重ケース】の[節点拘束]で、考慮する拘束を選択します。
【荷重ケース】の[浮上り]を｢1:する｣にした場合、浮上りを考慮する節点のZ方向を固定する必要があります。
節点が剛床/剛体に所属する場合、剛床の関連自由度(TX･TY･RZ)/剛体の関連自由度の拘束は、【剛床/剛体/同一変位】の[拘束]で設定します。

⑥浮上り抵抗重量

【荷重ケース】の[浮上り]を｢1:する｣にした場合、浮上りを考慮する節点の浮上り抵抗重量を入力します。
【応力計算】で浮上り抵抗重量を超える引張反力が作用した場合、Z方向の拘束を自動的に解除します。

⑦軸(Ｘ･Ｙ･Ｚ)

節点の所属する構面のX･Y･Z軸の名称を、15文字以内で入力します。
[ビューブロック]を構面ごとに設定する場合や、 断面を名称とZ軸で定義する場合に使用します。
"半角英文字"＋"半角数字"で設定します。(例えば、｢X1｣｢X2｣…、｢Y1｣｢Y2｣…、｢Z1｣｢Z2｣…など)

テキスト形式

説明

1. 構造形式により、次の項目が入力可能です。


   項　目	平面フレーム	平面トラス	平面格子ばり	立体トラス	立体フレーム
   座標-X	○	○	○	○	○
   座標-Y			○	○	○
   座標-Z	○	○		○	○
   軸-X	○	○	○	○	○
   軸-Y			○	○	○
   軸-Z	○	○		○	○
