モデルウィンドウに表示されている架構・荷重データなどを選択/編集します。
操作方法
モデルウィンドウに表示されている架構データ(節点、部材、剛床/剛体、層）や荷重データ（節点荷重、部材荷重など)をマウスで選択することによりデータの属性の表示、編集、削除などを行います。
| ※ | 選択方法は、『データの選択』を参照してください。 |
1）選択データの属性の表示
2）選択データの編集
3）選択データの削除
4）選択データに該当するグリッドシートの選択
1）選択データの属性の表示
選択した架構データなどの属性を[プロパティウィンドウ]に表示します。
例)｢節点13｣の属性を表示します。
- [ツールバー]の
をクリックします。 - [表示モード]を[節点]
、[認識モード]を[節点]
にします。 - ｢節点13｣を選択します。認識された場合は｢節点13｣が認識色で表示されます。
- [プロパティウィンドウ]に｢節点13｣の属性が表示されます。
2）選択データの編集
選択した架構データなどの属性を[プロパティウィンドウ]で編集します。

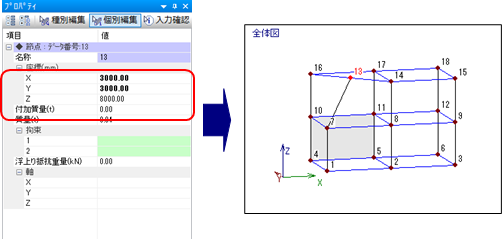

例)｢節点13｣をＸ、Ｙ方向へ3000㎜移動します。
- [ツールバー]のをクリックします。
- [表示モード]を[節点]、[認識モード]を[節点]にします。
- ｢節点13｣を選択します。認識された場合は｢節点13｣が認識色で表示されます。
- [プロパティウィンドウ]に｢節点13｣の属性が表示されます。
その節点座標(0,0,8000)を（3000,3000,8000）に変更すると、｢節点13｣はＸとＹ方向へそれぞれ｢3000㎜｣移動します。
3）選択データの削除
選択した架構データおよびそれと関連するデータを削除します。
例えば、節点を削除すると、削除する節点と関連する節点荷重、部材、部材荷重が削除され、節点が所属する剛床/剛体、層が編集されます。 部材を削除すると、その部材と関連するすべての荷重も削除されます。
例えば、節点を削除すると、削除する節点と関連する節点荷重、部材、部材荷重が削除され、節点が所属する剛床/剛体、層が編集されます。 部材を削除すると、その部材と関連するすべての荷重も削除されます。

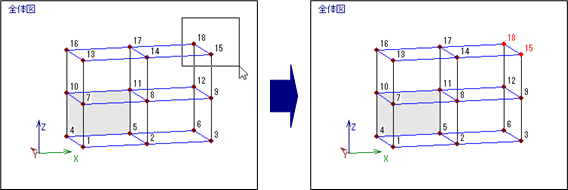

例)｢節点15,18｣を削除します。
4）選択データに該当するグリッドシートの選択
選択した架構データまたはそれが参照するデータに該当するグリッドシートを選択します。
例)｢はり(13-14)｣に該当するグリッドシートを開き、選択します。
- [ツールバー]のをクリックします。
- [表示モード]を[節点]、[認識モード]を[はり]
にします。 - ｢はり(13-14)｣を選択します。認識された場合は｢はり(13-14)｣が認識色で表示されます。
- 右クリックすると、ポップアップメニューが表示されます。
ポップアップメニューから[選択データを表入力で選択]を選択、または｢はり(13-14)｣をダブルクリックします。
- グリッドシート選択ダイアログが表示されます。
｢◆はり：データ番号：15｣を選択し、[OK]ボタンをクリックします。
※ はりのほかに参照する節点、断面などのグリッドシートを開くことができます。

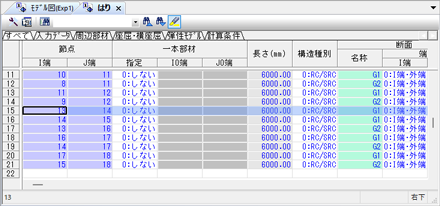

- はりのグリッドシートが開き、｢はり(13-14)｣のセルが選択状態になります。
