ツールバー
ツールバーには、コマンドの機能がアイコンとして割り付けられており、[認識モード]、[表示モード]、[図形入力ツール]があります。
ツールバーのアイコンをクリックするとコマンドを実行します。
それぞれのアイコンの上にマウスポインタを移動すると、コマンド名と説明が表示されます。
ツールバー
アイコン  ツールバーの表示・非表示
アイコン  ツールバーの種類
アイコン  ツールバーの移動

アイコン ツールバーの表示・非表示

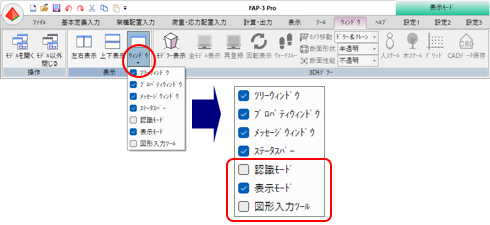

[ウィンドウ]メニューの〔表示〕パネルにある[ウィンドウ]アイコンの▼をクリックし、サブメニューを表示します。
表示するツールバーをクリックしてチェックをつけると表示されます。チェックをはずすと非表示になります。
※ ツールバーの[×]ボタンをクリックしても非表示にすることができます。
ツールバー

アイコン ツールバーの種類

本プログラムでは以下のツールバーがあります。

①認識モード
節点、部材、荷重などを選択します(〔認識モード〕パネル参照)。
ツールバー
アイコン :全て選択  アイコン :節点と全ての部材選択  アイコン :全ての荷重を選択  アイコン :全ての応力選択
アイコン : 節点
アイコン :はり  アイコン :柱  アイコン :トラス  アイコン :壁
アイコン :面要素  アイコン :スプリング  アイコン :剛床/剛体/同一変位  アイコン :層
アイコン :節点荷重  アイコン :部材荷重  アイコン :面荷重  アイコン :等価節点荷重
アイコン :剛床/剛体荷重  アイコン :支点移動  アイコン :初期ひずみ  アイコン :温度応力
アイコン :はり応力  アイコン :柱応力  アイコン :トラス応力  アイコン :壁応力

②表示モード
節点、部材断面名称などの表示/非表示を設定します(〔表示設定〕パネル、〔表示モード〕パネル、〔非表示指定〕パネル参照)。
ツールバー
アイコン :非表示指定  アイコン :非表示解除  アイコン :隠れ表示  アイコン :表示モード全非表示
アイコン :節点  アイコン :節点位置  アイコン :質量/付加質量
アイコン :断面名称  アイコン :出力名称  アイコン :断面形状  アイコン :部材ボリューム
アイコン :短く表示  アイコン :部材長さ  アイコン :部材軸  アイコン :材料名称
アイコン :断面性能  アイコン :剛域長  アイコン :接合金物  アイコン :横つなぎ材
アイコン :断面計算位置  アイコン :耐力壁  アイコン :復元力特性名称
アイコン :剛床/剛体  アイコン :層  アイコン :寸法線  アイコン :部材色別表示※
アイコン :材料色別表示※  アイコン :断面色別表示※  アイコン :断面性能色別表示※  アイコン :構造種別色別表示※
アイコン :節点・剛床の拘束の非表示※  アイコン :節点・剛床の拘束1※  アイコン :節点・剛床の拘束2※
アイコン :部材の接合条件の非表示※  アイコン :部材の接合条件1※  アイコン :部材の接合条件2※
※ ▼をクリックするとメニューを表示し、選択することができます。また、アイコンを順にクリックしていくと切り替わります。

③図形入力ツール
図形入力のコマンド群のツールバー([ツール]メニュー参照)
ツールバー   アイコン :選択/編集  アイコン :寸法線
アイコン :ビューブロック自動生成  アイコン :ビューブロック座標範囲
アイコン :ビューブロック3点指定  アイコン :平行移動/複写
アイコン :回転移動/複写  アイコン :対称複写
アイコン :節点の検索  アイコン :節点名称の変更
アイコン :節点の同一化  アイコン :はり/柱の分割/結合
アイコン :はり/柱の一本化  アイコン :断面名称の変更
アイコン :節点の配置  アイコン :はり/柱/トラスの配置
アイコン :壁の配置  アイコン :壁開口の配置
アイコン :面要素の配置  アイコン :スプリングの配置
アイコン :剛床/剛体/同一変位の配置  アイコン :層の配置
アイコン :傾斜支点の配置  アイコン :節点荷重の配置
アイコン :部材荷重の配置  アイコン :面荷重の配置
アイコン :等価節点荷重の配置  アイコン :剛床/剛体荷重の配置
アイコン :支点移動の配置  アイコン :初期ひずみの配置
アイコン :温度応力の配置  アイコン :距離/面積

アイコン ツールバーの移動

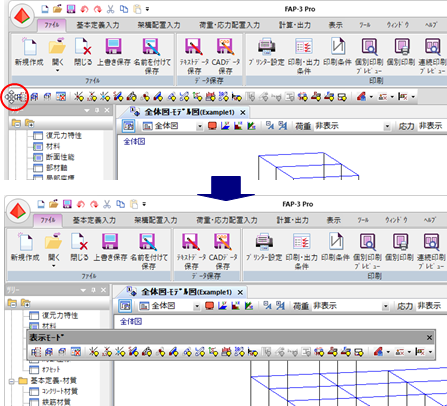

ツールバーの先頭部分アイコンをドラッグして、画面上の好きな位置にドロップして移動することができます。
作業ウィンドウに移動したツールバーは、タイトルバーが表示されます。
※ タイトルバーの[×]ボタンをクリックするとツールバーを閉じます(アイコンツールバーの表示・非表示を参照)。
ツールバー

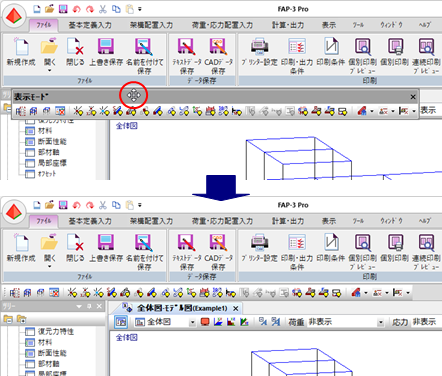

また、タイトルバーをドラッグして、ウィンドウの端(上、下、左右)へドラッグするとウィンドウに貼り付けられます。
ツールバー
