〔表示モード〕パネル
[モデルウィンドウ]の表示に関する操作を行います。
表示モードパネル
〔表示モード〕パネルからクリックして選択、▼をクリックしてそれぞれ選択、または[ツールバー]をそれぞれクリックします。
サブメニュー サブメニュー サブメニュー
ツールバー
アイコンをクリックすると、ハイライト表示となり、表示モードが有効になります。もう一度クリックすると無効になります。
例えば、[断面名称]、[部材ボリューム]を有効にすると、モデルウィンドウに断面名称と部材のボリュームが表示されます。
また、リボンメニューとツールバーは、連動しているので、どちらをクリックしてもアイコンが有効になります。

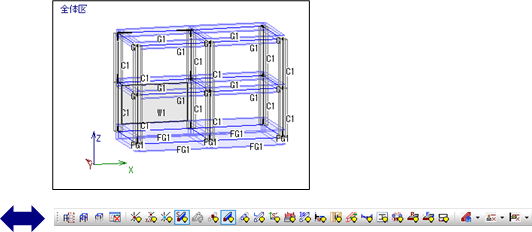

サブメニュー 図

アイコン 表示モードの種類

本プログラムでは以下の表示モードがあります。
コマンド 説　明
節点表示
アイコン 節点 節点名称の表示･非表示を切り替えます。
アイコン 節点位置 節点位置の表示･非表示を切り替えます。
アイコン 質量･付加質量 質量･付加質量の表示･非表示を切り替えます。
部材表示
アイコン 断面名称 断面名称の表示･非表示を切り替えます。
アイコン 出力名称 出力名称の表示･非表示を切り替えます。
アイコン 断面形状 断面形状の表示･非表示を切り替えます。
アイコン 部材ボリューム 部材のボリュームの表示･非表示を切り替えます。
アイコン 短く表示 部材を部材軸方向に縮小して表示します。
アイコン 部材長さ 部材長さの表示･非表示を切り替えます。
アイコン 部材軸 部材軸の表示･非表示を切り替えます。
アイコン 材料名称 材料名称の表示･非表示を切り替えます。
アイコン 断面性能 断面性能の表示･非表示を切り替えます。
アイコン 剛域長 剛域長の表示･非表示を切り替えます。。
アイコン 接合金物 接合金物の表示･非表示を切り替えます。
アイコン 横つなぎ材 横つなぎ材の表示･非表示を切り替えます。
アイコン 断面計算位置 断面計算位置とその距離の表示･非表示を切り替えます。
アイコン 耐力壁 耐力壁の表示･非表示を切り替えます。
アイコン 復元力特性名称 復元力特性名称の表示･非表示を切り替えます。
剛床・層表示
アイコン 剛床/剛体 剛床/剛体の表示･非表示を切り替えます。
アイコン 層 層の表示･非表示を切り替えます。
アイコン 寸法線 寸法線の表示･非表示を切り替えます。
アイコン 全非表示 表示モードをすべて非表示にします。
※ [すべてON]をクリックすると、表示項目をすべて表示します。
※ [すべてOFF]をクリックすると、表示項目をすべて非表示にします。
