■ 主な機能

● 鉄骨耐震補強のＶ型ブレース、Ｋ型ブレース詳細図を簡単に作図することができます。
● あと施工アンカーやスタッドの径・ピッチ等はメニューで詳細に設定登録が可能です。
● 軸組図用に寸法線や書き込み文字を省略した図面も作図可能です。
● 作図する図形の属性や文字のサイズなども個別に設定ができます。

■ ダイアログ画面

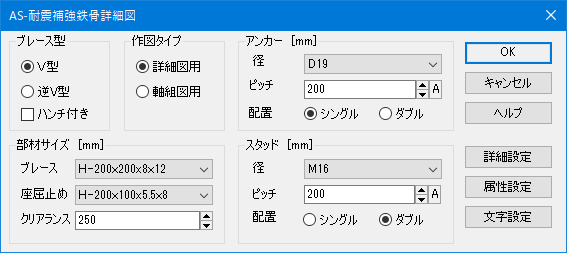

◆ メインダイアログ ◆

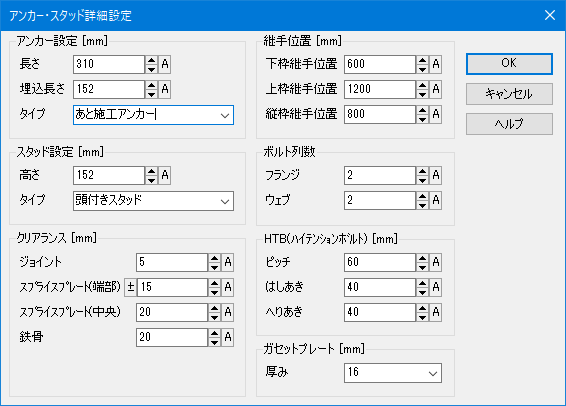

◆ アンカー・スタッド詳細設定ダイアログ ◆

■ 作図例

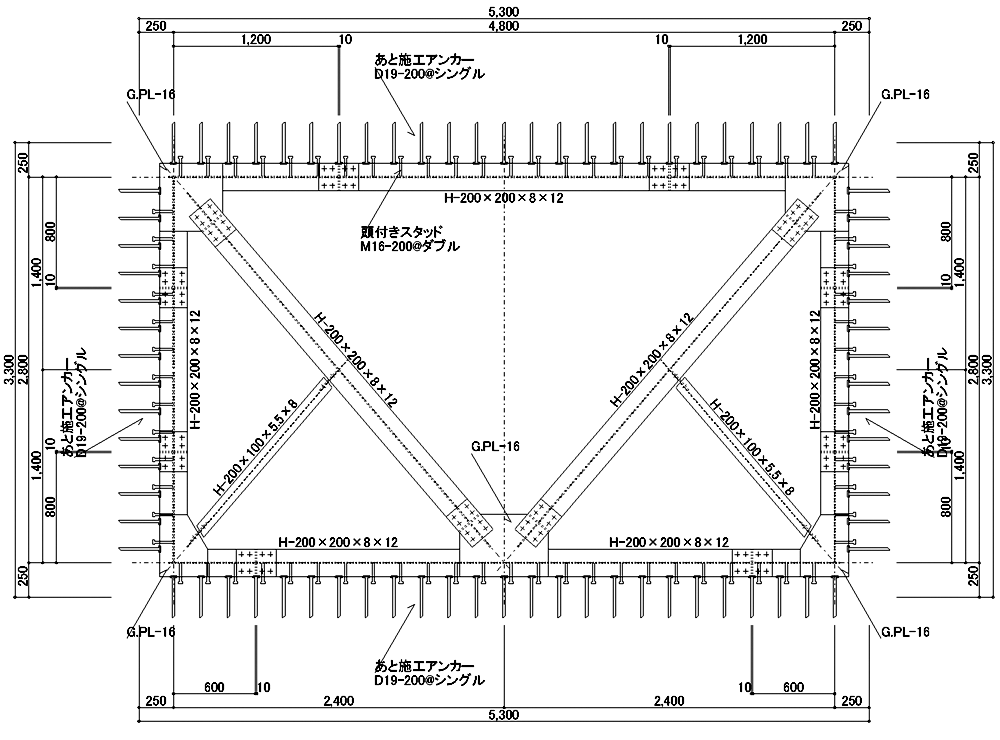

◆K型ハンチなしの場合の作図例　（画像をクリックすると拡大します）

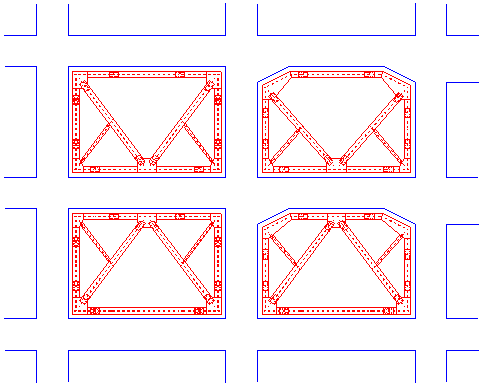

◆軸組図用に寸法線や書き込みなしの作図例

■ 補足

補強設計では簡単な断面リストと標準図で設計図書が作成されますが、
実施にあたり必要なアンカーやスタッドの本数が確保できない場合があります。
本コマンドの使用によって簡単な操作で本数や形状の確認ができ、より確実な設計が計算の段階で可能です。

耐震補強についての開発コラムを公開しています。
