AS-耐震補強鉄骨詳細図
■AS-耐震補強鉄骨詳細図(32bit版)■
■
本コマンドは DRA-CAD 64bit版 に対応した ASシリーズ（DLL版） が公開されています。 鉄骨耐震補強のＶ型ブレース、Ｋ型ブレース詳細図を簡単に作図することができます。
■主な機能 １．あと施工アンカーやスタッドの径・ピッチ等はメニューで詳細に設定登録が可能です。 ２．軸組図用に寸法線や書き込み文字を省略した図面も作図可能です。 ３．作図する図形の属性や文字のサイズなども個別に設定ができます。

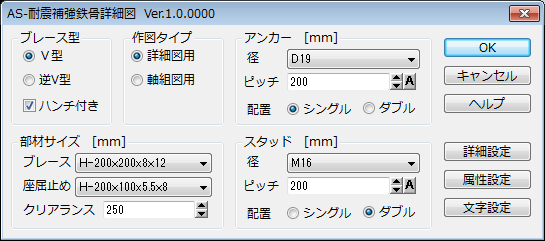

■メインダイアログ

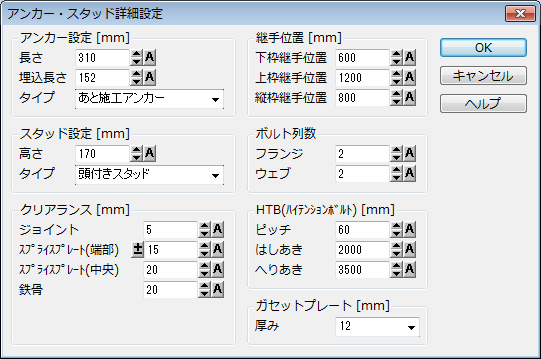

■アンカー・スタッド詳細設定ダイアログ

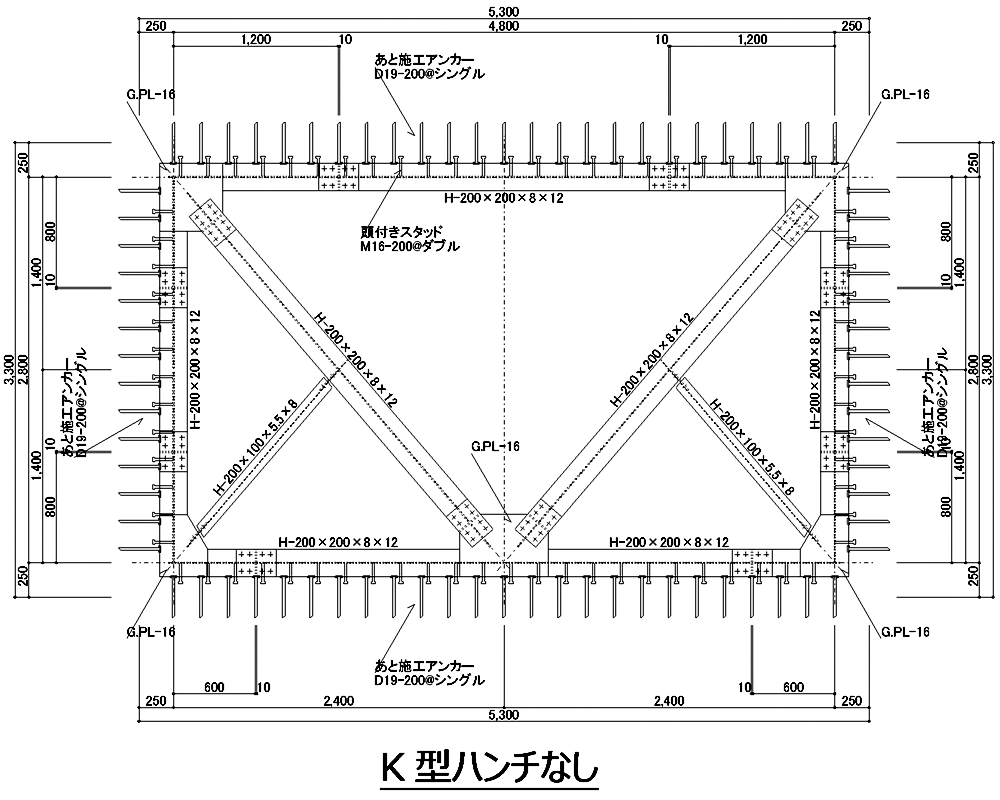

■作図例 K型ハンチなしの場合の作図例です。

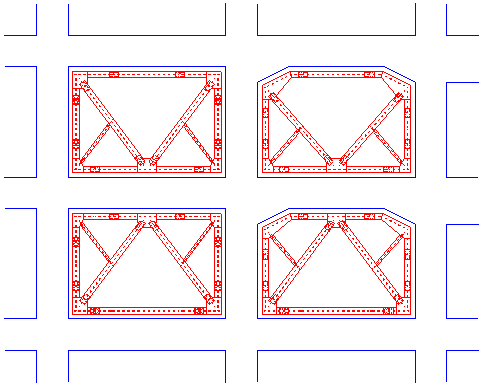

また、以下のように軸組図用に寸法線や書き込みなしの作図も可能です。
■補足 補強設計では簡単な断面リストと標準図で設計図書が作成されますが、実施にあたり必要なアンカーやスタッドの本数が確保できなかったりすることがあります。 本コマンドの使用によって簡単な操作で本数や形状の確認ができ、より確実な設計が計算の段階で可能です。
耐震補強についての開発コラムを公開しています。
|
