①始節点名称

②節点個数

③基準座標

④直線状分布、円弧状分布

[プロパティウィンドウ]で属性を設定し、モデルウィンドウで直線状または円弧状に節点を配置します。

1)直線状に節点を配置する

2)円弧状に節点を配置する

---

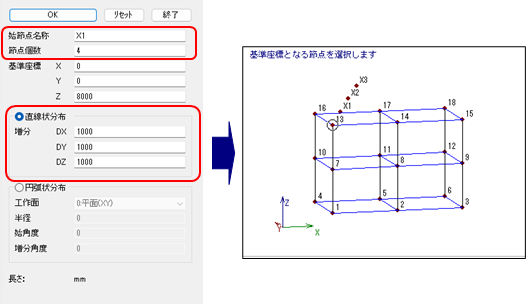

1)直線上に節点を配置する

1. [表示モード]を[節点]、[認識モード]を[節点]にします。
2. 基準座標となる節点｢節点13｣を選択します。認識された場合は｢節点13｣が認識色で表示されます。

3. [プロパティウィンドウ]に選択した節点の座標が基準座標値に表示されます。
   ｢直線状分布｣を指定し、始節点名を｢X1｣、節点個数を｢4｣、増分を｢1000,1000,1000｣に設定します。
4. [OK]ボタンをクリックすると、｢節点13｣を基準に直線状に節点が配置されます。

5. [終了]ボタンをクリック、または[Tab]キーを押すと終了します。


   ※	[リセット]ボタンをクリックすると、設定が初期値に戻ります。

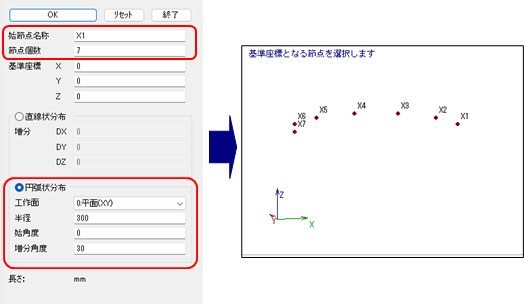

2)円弧上に節点を配置する

1. [表示モード]を[節点]にします。
2. [プロパティウィンドウ]で｢円弧状分布｣を指定し、始節点名を｢X1｣、節点個数を｢7｣、基準座標値を｢0,0,0｣、工作面を｢平面(XY)｣、半径を｢3000｣、始角度を｢0｣、増分角度を｢30｣に設定します。
3. [OK]ボタンをクリックすると、座標値(0,0,0)を中心に円弧状に節点が配置されます。

4. [終了]ボタンをクリック、または[Tab]キーを押すと終了します。


   ※	[リセット]ボタンをクリックすると、設定が初期値に戻ります。
