グリッドシート
	テキスト形式
	説明

グリッドシート

①方向

｢0:X方向｣、｢1:Y方向｣、｢2:Z方向｣、｢3:法線方向｣から選択します。
面荷重で床荷重を入力する場合、作用方向を｢2:Z｣にして負の荷重値を入力します。

床荷重として使用する	X方向に作用する面荷重
Y方向に作用する面荷重	法線方向に作用する面荷重
面荷重の作用方向

②荷重伝達方法

｢0:亀の甲｣、｢1:x方向｣、｢2:y方向｣から選択します。
境界節点の最初の2つの節点を結ぶ方向が面荷重のx方向になり、その直交方向がy方向となります。

面荷重(⑤-⑥-⑦-⑧)の局部座標

亀の甲	x方向	y方向
面荷重の伝達方法

③小ばり

本数

0から3までの整数を入力します。0以外の場合、[配置方向]、[断面積]、[単位容積重量]を入力します。
小ばりは両対辺に等間隔で配置されます。

配置方向

｢0:x方向｣、｢0:y方向｣から選択します。

断面積、単位容積重量

小ばりの断面積、単位容積重量を入力します。

④荷重1～5

名称と荷重値を入力します(最大5種類)。
名称は15文字以内で入力します。
【荷重ケース】で、ここで設定した名称の荷重に対する組合せ係数を設定します。

※	名称は、他の荷重で設定した名称も含め、最大52種類まで設定できます。

⑤境界節点

【節点】で定義した節点名称を入力します。
面荷重を配置する境界上の節点を、反時計回りに入力します(最大30節点)。

(a)四辺固定の長方形y方向小ばり3本	(b)四辺固定の長方形x方向小ばり2本

(c)任意四辺固定形	(d)三辺固定形	(e)四辺固定x方向小ばり2本
(f)任意凹多角固定形	(g)任意凸多角固定形
各種形状の面荷重

テキスト形式

説明

1. 構造形式が平面格子ばり、立体トラス、立体フレームの場合、入力可能です。
2. 入力補助ツール
   グリッドシートの行ラベルをダブルクリックすると、ダイアログが表示されます。
   各項目を設定し、[OK]ボタンをクリックすると、 グリッドシートの各項目が更新されます。



   		:	境界節点の順番が逆になります。
   		:	境界節点の順番が1つ後ろへずれます。最後尾の節点は節点1へ移動します。
   		:	境界節点の順番が1つ前へずれます。節点1は最後尾へ移動します。

3. 隣りあう節点の間には、はり、柱、トラスが配置されている必要があります。
4. 小ばりの[断面積]、[単位容積重量]は、小ばりの自重の計算にのみ使用されます。
   小ばりの自重は、すべての面荷重に対して集計されます(荷重ケースごとではありません)。
5. 凸四角形以外で利用できる［荷重伝達方法］は｢0:亀の甲｣のみです。
   ｢1:x方向｣｢2:y方向｣が選択されている場合でも｢0:亀の甲｣として荷重伝達を行います。
   凸四角形以外の面荷重には小ばりを配置することはできません。

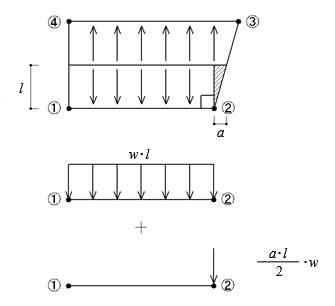

6. 境界部材を超える範囲は端部に集中荷重として加えます。


   面荷重ｗが左図のように入力された場合 ①-②部材には、等分布荷重と集中荷重として 考慮されます。
