■ 開発コラム スポット光源のパラメータ （ライトの設定）

ライトの設定に戻る 　 スポット光源の実例

●スポット光源のパラメータ

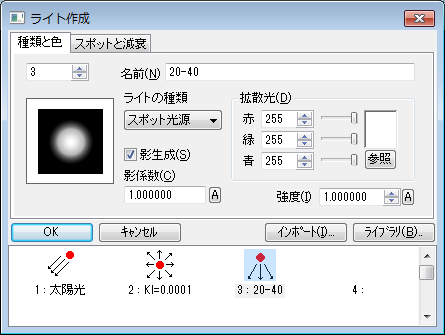

●各光源共通パラメータ



名称

記号

範囲

初期値

光源色（拡散光）

赤

R

0≦R≦255

255

緑

G

0≦G≦255

255

青

B

0≦B≦255

255

強度

I

0.0＜I

1.0

影係数

S

0.0≦S≦1.0

1.0

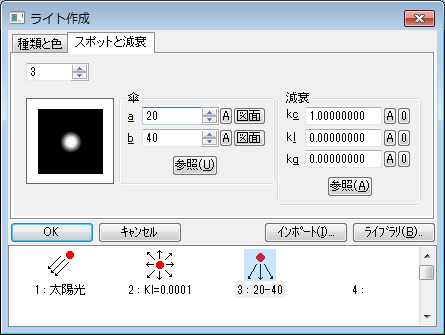

●スポット光源固有のパラメータ



名称

記号

範囲

初期値

光源の位置

Ｘ座標

Xs

Xt≠Xs
or
Yt≠Ys
or
Zt≠Zs

Ｙ座標

Ys

Ｚ座標

Zs

光束の方向
（の参照点）

Ｘ座標

Xt

Ｙ座標

Yt

Ｚ座標

Zt

減衰率

定数項

kc

1.0≦kc

1.0

１次項

kl

0.0≦kl

0.0

２次項

kq

0.0≦kq

0.0

光束の広がり
（傘）

定数域

ａ

0.0°≦ａ

45.0

減衰域

ｂ

ａ≦ｂ＜180°

60.0

光源の位置は図面上で直接指定します。


注：本コラムはDRA-CAD11 Ver.11.0.1.7 時点での機能を紹介しています。
その後のバージョンでは変更されている場合もありますのでご了承ください。
