スポット光源の実際の計算例
（ライトの設定）
ライトの設定に戻る
スポット光源の実例
●スポット光源の計算例
ここではスポット光源の実際の計算例をパラメーターの値とともに紹介します。

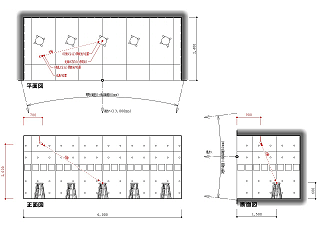

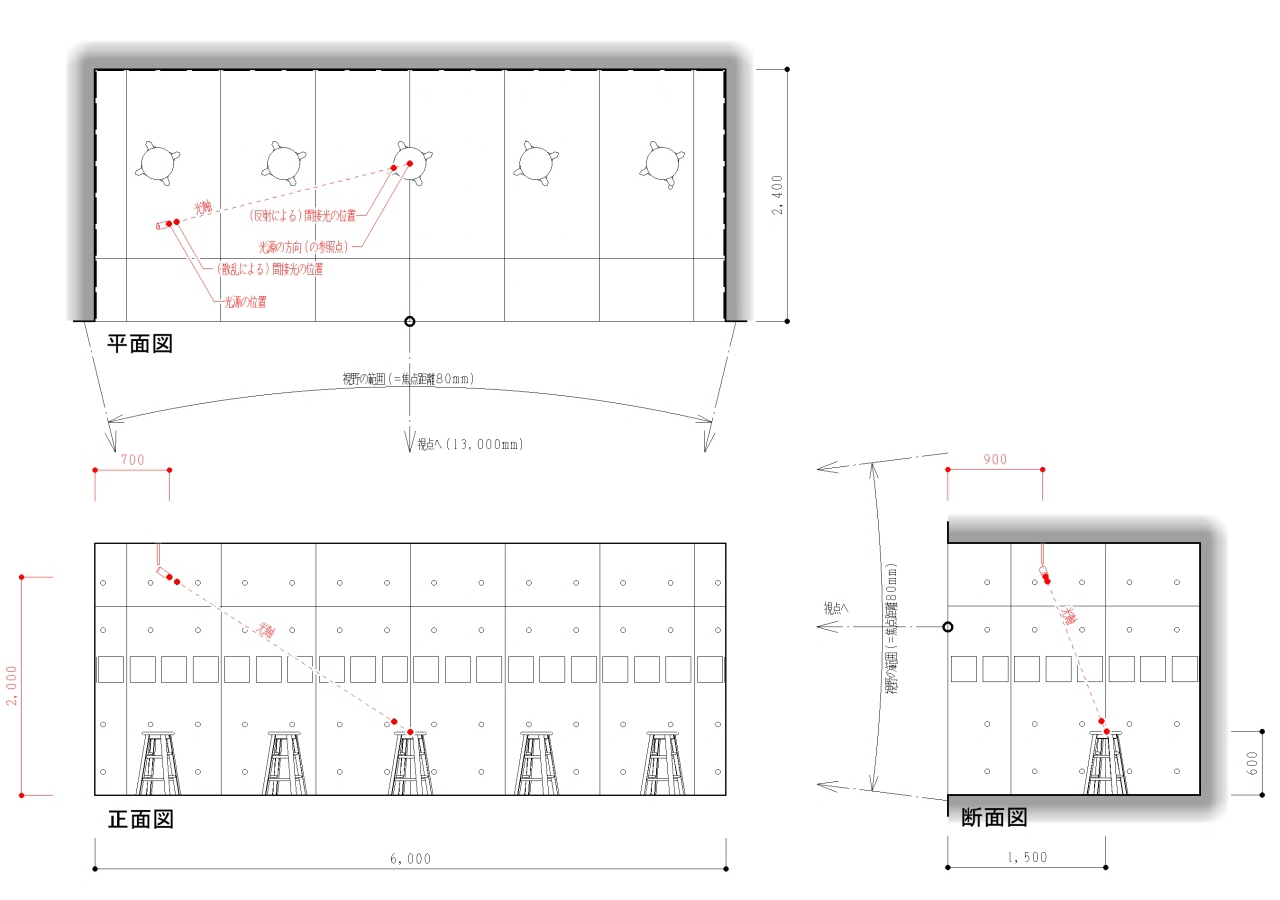

●使用したモデル図
拡大

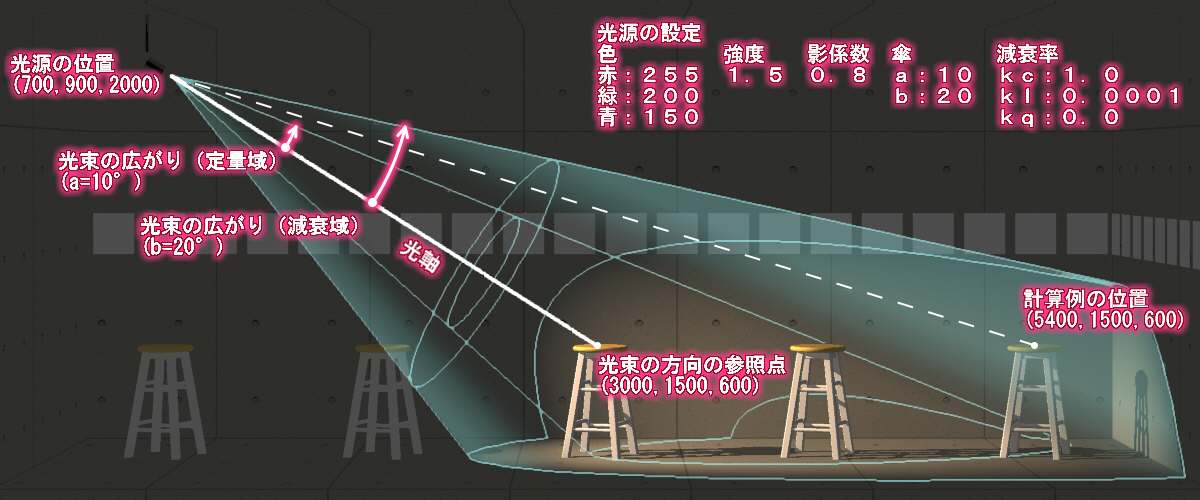

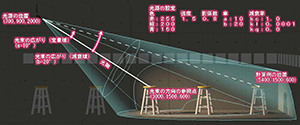

●各パラメータの設定値
拡大
●光源（700，900，2000）について ［方向の参照点（3000，1500，600）］
|
光束
|
赤：255×1.5＝382.5
|
光源での光
|
|
緑：200×1.5＝300.0
|
|
青：150×1.5＝225.0
|
|
影部分の光束
|
赤：382.5×（1.0－0.8）＝76.5
|
光源での影
|
|
緑：300.0×（1.0－0.8）＝60.0
|
|
青：225.0×（1.0－0.8）＝45.0
|
|
光軸の
方向ベクトル
|
光源と参照点の距離
（3000－700）2＋（1500－900）2＋（600－2000）2）1/2＝2758.62
|
|
Ｘ成分：（3000－700）／2758.62＝+0.83375
|
|
Ｙ成分：（1500－900）／2758.62＝+0.21750
|
|
Ｚ成分：（600－2000）／2758.62＝-0.50750
|
●計算例の位置（5400，1500，600）の光束は
|
光源からの距離
|
（（5400－700）2＋（1500－900）2＋（600－2000）2）1/2＝4940.65
|
|
減衰率
|
1.0／（1.0＋0.0001×4940.65＋0.0×4940.652）＝ 0.6693
|
|
光源から見た
方向ベクトル
|
Ｘ成分：（5400－700）／4940.65＝+0.95129
|
|
Ｙ成分：（1500－900）／4940.65＝+0.12144
|
|
Ｚ成分：（600－2000）／4940.65＝-0.28336
|
|
光軸からの傾き
|
arccos（+0.83375×+0.95129＋+0.21750×+0.12144＋-0.50750×-0.28336）＝15.56°
|
|
光束
|
20°＞15.56°＞10°より（20－15.56）／（20－10）＝0.444
|
|
赤：382.5×0.6693×0.444＝113.7
|
計算例の位置に当たる光
|
|
緑：300.0×0.6693×0.444＝ 89.2
|
|
青：225.0×0.6693×0.444＝ 66.9
|
●計算例の位置にある面［椅子の座面：法線ベクトル（0.0，0.0，1.0）］の照度は
|
照度
|
光束の入射角の余弦： -1×(0.0×+0.95129＋ 0.0×+0.12144＋+1.0×-0.28336)＝0.28336
|
|
赤：113.7×0.28336＝32.2
|
計算例の位置の面の明るさ
|
|
緑： 89.2×0.28336＝25.3
|
|
青： 66.9×0.28336＝20.0
|
注：本コラムはDRA-CAD11 Ver.11.0.1.7 時点での機能を紹介しています。
その後のバージョンでは変更されている場合もありますのでご了承ください。
