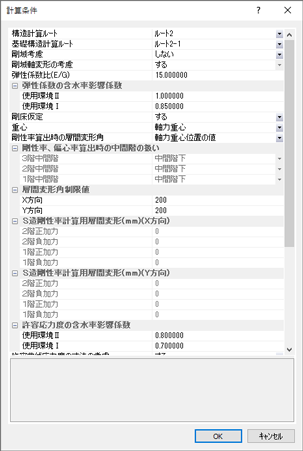

項 目 | 説 明 | 初期値 |
---|---|---|
構造計算ルート | 「仕様規定ルート」、「ルート1」、「ルート2」から選択します。 | ルート2 |
基礎構造計算ルート | 【基礎計算条件】の[基礎形式]で
「独立基礎」、「布基礎」、「べた基礎」を選択した場合に有効です。 「ルート1」、「ルート2-1」、「ルート2-2」から選択します。 |
ルート2-1 |
剛域考慮 | 「しない」、「する」から選択します。 考慮する場合はフェイス位置まで剛域となります。 |
しない |
剛域軸変形の考慮 | 剛域を考慮する場合に有効です。 剛域の軸変形を考慮するかを、「しない」、「する」から選択します。 |
する |
弾性係数比(E/G) | 弾性係数E/せん断弾性係数Gの値を入力します。 | 15 |
弾性係数の含水率影響係数 使用環境Ⅱ |
断続的に湿潤状態となる環境による弾性係数の低減係数を 0<含水率影響係数≦1で入力します。 | 1 |
使用環境Ⅰ | 常時湿潤状態におかれる環境による弾性係数の低減係数を 0<含水率影響係数≦1で入力します。 | 0.85 |
剛床仮定 | 「しない」、「する」から選択します。 | する |
重心 | 「軸力重心」、「層せん断力の合力点」から選択します。 | 軸力重心 |
剛性率算出時の層間変形角 | 「軸力重心位置の値」、「剛心位置の値」、 「各柱の層間変形角の平均」から選択します。 | 軸力重心位置の値 |
剛性率、偏心率算出時の 中間階の扱い 3階中間階 |
中間階がある場合に有効です。 「中間階下」、「中間階上」から選択します。 剛性率算出時の軸力重心位置または剛心位置、 および偏心率を算出する階を指定します。 |
中間階下 |
2階中間階 | 中間階下 | |
1階中間階 | 中間階下 | |
層間変形角制限値 X方向 |
X方向の層間変形角制限値を1/○で表した時の分母で入力します。 | 200 |
Y方向 | Y方向の層間変形角制限値を1/○で表した時の分母で入力します。 | 200 |
S造剛性率計算用層間変形(mm) (X方向) 2階正加力 |
混構造の場合に有効です。 1階、または1・2階がS造の場合の剛性率計算用層間変形を入力します。 |
- |
2階負加力 | - | |
1階正加力 | - | |
1階負加力 | - | |
S造剛性率計算用層間変形 (mm) (Y方向) 2階正加力 |
- | |
2階負加力 | - | |
1階正加力 | - | |
1階負加力 | - | |
許容応力度の含水率影響係数 使用環境Ⅱ |
断続的に湿潤状態となる環境による許容応力度の低減係数を 0<含水率影響係数≦1で入力します。 | 0.8 |
使用環境Ⅰ | 常時湿潤状態におかれる環境による許容応力度の低減係数を 0<含水率影響係数≦1で入力します。 | 0.7 |
許容曲げ応力度の寸法の考慮 | 「しない」、「する」から選択します。 考慮する場合、寸法による許容曲げ応力度の低減係数(寸法係数)を考慮します (『概要編マニュアル(PDF)』「3.1.1 材料特性値 設計用基準強度」参照)。 |
する |
最下層のめり込み許容応力度 | 「他の許容応力度と同じ」「長期1.5・Fcv/3、短期2・Fcv/3」から選択します。 長期1.5・Fcv/3、短期2・Fcv/3の場合、最下層のはり(土台)のめり込み許容応力度は、 平成20年国交告第117号表(一)の値とします。 |
他の許容応力度と同じ |
燃えしろ計算 計算 |
「しない」、「する」から選択します。 燃えしろ計算する場合、【柱の配置】、 【はりの配置】で入力した柱、はりのうち、 「燃えしろ面」が指定された部材の燃えしろ計算を行います。 |
しない |
耐火性能 | 燃えしろ計算する場合に有効です。 耐火性能を「30分」、「45分」、「60分」から選択します。 |
45分 |
OKとする検定比 はり |
断面計算でOKとする検定比を入力します(0.0<検定比≦1.0)。 柱は、めり込みの検討にも使用します。 基礎は、【基礎計算条件】の[基礎形式]で「独立基礎」、 「布基礎」、「べた基礎」を選択した場合に有効です。 アンカーボルトの引張の検討にも使用します。 |
1.0 |
柱 | 1.0 | |
耐力壁 | 1.0 | |
床 | 1.0 | |
基礎 | 1.0 | |
計算する部材 | 「全部材」、「指定した部材」、「指定した部材以外」から選択します。 全部材の場合、【柱の配置】、 【はりの配置】、 【壁の配置】、 【床・天井の配置】、 【基礎ばりの配置】、 【底盤の配置】の「断面計算指定」の指定に関わらず、 全部材の計算を行います。 |
全部材 |
壁量計算 | 「しない」、「する」から選択します。 | しない |
N値準拠柱引抜力計算 | 「しない」、「する」から選択します。 | しない |
