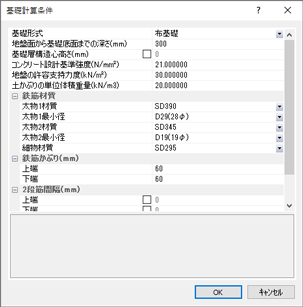

項 目 | 説 明 | 初期値 |
---|---|---|
基礎形式 | 「なし」、「独立基礎」、「布基礎」、
「べた基礎」から選択します。 以降の項目は「独立基礎」、「布基礎」、 「べた基礎」を選択した場合に有効です。 |
布基礎 |
地盤面から基礎底面までの 深さ(mm) |
地盤面から基礎底面までの深さを入力します。 『概要編マニュアル(PDF)』「図5.1.1 構造階高(全階木造の場合)」参照。 |
300 |
基礎層構造心高さ(mm) | 基礎層構造心高さが自動計算と異なる場合にチェックし、
基礎層構造心高さ(地盤面から基礎層構造心までの高さ)を入力します。
基礎層構造心高さが地盤面より低い場合は、負の値を入力します。 自動計算の場合、下式で計算します。 (土台天端高さ - 1階の平均はりせい - 地盤面から基礎底面までの深さ) / 2 『概要編マニュアル(PDF)』「図5.1.1 構造階高(全階木造の場合)」参照。 |
自動計算 |
コンクリート設計基準強度 (N/mm2) |
基礎に使用するコンクリートの設計基準強度を入力します。 | 21 |
地盤の許容支持力度 (kN/m2) |
地盤の長期許容応力度を入力します。 | 30 |
土かぶりの単位体積重量 (kN/m3) |
[基礎形式]が「布基礎」の場合に有効です。 土かぶりの単位体積重量を入力します。 |
20 |
鉄筋材質 太物1材質 |
太物1の鉄筋材質を入力します。説明1.参照 「SD235」、 「SD295」、「SD345」、「SD390」、「SD490」、「SR235」、 「SR295」、「ユーザー定義」から選択します。 「ユーザー定義」は、弊社製品共通のデータベースk-DB の材料データベースの[鉄筋]-[強度]に登録された「ユーザー定義」が表示されます。 |
SD390 |
太物1最小径 | 太物1の最小径を入力します。説明1.参照 「D10(9φ)」、「D13(13φ)」、「D16(16φ)」、「D19(19φ)」、 「D22(22φ)」、「D25(25φ)」、「D29(28φ)」、 「D32(32φ)」、「D35」、「D38」、「D41」、「D51」から選択します。 |
D29(28φ) |
太物2材質 | 太物2の鉄筋材質を入力します。 説明1.参照 選択する材質の種類は太物1材質と同じです。 |
SD345 |
太物2最小径 | 太物2の最小径を入力します。説明1.参照 選択する径の種類は太物1最小径と同じです。 |
D19(19φ) |
細物材質 | 細物の鉄筋材質を入力します。 説明1.参照 選択する材質の種類は太物1材質と同じです。 |
SD295 |
鉄筋かぶり(mm) 上端 |
せん断補強筋のかぶり厚さを入力します。 | 60 |
下端 | 60 | |
2段筋間隔(mm) 上端 |
2段筋間隔が自動計算と異なる場合にチェックし、
1段筋と2段筋の鉄筋中心間距離を入力します。 自動計算方法は、『概要編マニュアル(PDF)』「5.4.4.1 基礎ばり」参照。 |
自動計算 |
下端 | 自動計算 |
太物1 | : | 太物1最小径 ≦ 鉄筋径 |
太物2 | : | 太物2最小径 ≦ 鉄筋径 < 太物1最小径 |
細物 | : | 鉄筋径 < 太物2最小径 |
