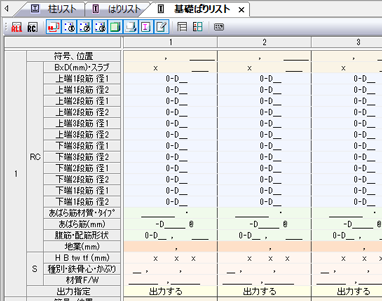

基礎ばりリスト

データの入力や変更は、 表形式による[断面データ入力表]を用いて行います。

アイコン 項目の説明

基礎ばりリスト
備考欄○印はRC/SRCのとき、△印はSRCのときに必ず入力してください。 入力がない項目がある場合は、断面リストの作成を正しく行いません。
項目 制限 備考
共通
符号、位置 符号 8文字以内 ○
位置 下記のいずれか
「1：全断面」
「2：左端」
「3：中央」
「4：右端」
「5：外端」
「6：内端」
「7：両端」
「8：端部」
「9：？端」
「10：基端」
「11：先端」
「12：他端」
「13：連端」
RC
B×D（㎜）・スラブ はり幅×はりせい B≦32000
D≦32000		 ○
スラブ形状 下記のいずれか
「1：両側」
「2：左側」
「3：右側」
「4：なし」
「5：両側＊」
「6：左側＊」
「7：右側＊」
「8：なし＊」
＊印は、はり上端の打ち増しあり
主筋本数・径 上端1段筋 径1 主筋本数　n≦64
径・鉄筋径で下記のいずれか
「10：D10」
「13：D13」
「16：D16」
「19：D19」
「22：D22」
「25：D25」
「29：D29」
「32：D32」
「35：D35」
「38：D38」
「41：D41」		 ○
上端1段筋 径2
上端2段筋 径1
上端2段筋 径2
上端3段筋 径1
上端3段筋 径2
下端3段筋 径1
下端3段筋 径2
下端2段筋 径1
下端2段筋 径2
下端1段筋 径1
下端1段筋 径2
あばら筋材質・タイプ あばら筋材質 下記のいずれか
「1：普通鉄筋」
「2：SHD685」
「3：KH685」
「4：SPR685」
「5：OT685」
「6：USD685」
「7：KSS785」
「8：KW785」
「9：KH785」
「10：MK785」
「11：JH785」
「12：SPR785」
「13：USD785」
「14：SBPD1275/1420」
「15：SBPDN1275/1420」
「16：MK685」
あばら筋タイプ 下記のいずれか
「1：普通」
「2：スパイラル」
あばら筋（㎜） あばら筋形 1～10本 ○
あばら筋径1 下記のいずれか
「10：D10」
「13：D13」
「16：D16」
「19：D19」
※ せん断補強筋材質を普通鉄筋以外とした場合は、 [柱リスト]の補足4.の表1により径を読替えます。
 ○
あばら筋径2 ○
あばら筋ピッチ ＠≦32000 ○
腹筋・配筋形状 腹筋本数 n≦64
腹筋径 異形鉄筋径で下記のいずれか
「10：D10」
「13：D13」
「16：D16」
「19：D19」
「22：D22」
「25：D25」
「29：D29」
「32：D32」
「35：D35」
「38：D38」
「41：D41」
せん断補強タイプ 下記のいずれか
｢1：通常｣
｢2：X形｣
地業（㎜） 捨てコンクリート ＠≦32000
敷砂利 ＠≦32000
S
H、B、tw、tf（㎜） 鉄骨せい H≦32000 △
鉄骨幅 B≦32000 △
ウェブ厚 tw≦32000
フランジ厚 tf≦32000
種別・鉄骨心・かぶり 鉄骨種別 下記のいずれか
「1：RH」
「2：BH」
鉄骨心 e≦32000（駆体左側面より）
鉄骨上端かぶり d≦32000
材質F/W フランジ材質 下記のいずれか
「1：SS400」
「2：SS490」
「3：SM400」
「4：SM490」
「5：SM520」
「15：SN400」
「16：SN490」
「41：SUS304A」
「42：SUS316A」
「43：SUS304N2A」
「51：SSC400」
「61：HBL385」
ウェブ材質
共通
出力指定 下記のいずれか
「0：出力する」
「1：出力しない」


ボタン
