柱応力のグリッドシート入力［荷重･応力配置入力］▶〔応力〕▶［柱応力］▶［柱応力のグリッドシート入力］
柱の応力(応力1～応力20)を配置します。
 |
グリッドシート |
|
テキスト形式 |
|
説明 |

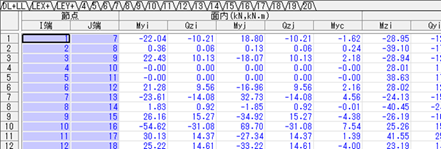

グリッドシート
①節点
【節点】で定義した節点名称を入力します。
②応力1～応力20
最大20ケースの柱の応力を入力します。
応力1～応力20 の応力の名称と種別は【応力区分】で定義します。
応力1～応力20 の応力の名称と種別は【応力区分】で定義します。
| ※ | 柱の応力の符号については、『荷重･部材応力の符号』部材応力の符号-断面計算 柱応力の符号を参照してください。 |
テキスト形式
| 項 目 | 省略値 |
|---|---|
| 応力番号 | 1 |
| 節点-I端 | |
| 節点-J端 | |
| 面内-Myi | 0.0 |
| 面内-Qzi | 0.0 |
| 面内-Myj | 0.0 |
| 面内-Qzj | 0.0 |
| 面内-Myc | 0.0 |
| 面外-Mzi | 0.0 |
| 面外-Qyi | 0.0 |
| 面外-Mzj | 0.0 |
| 面外-Qyj | 0.0 |
| 面外-Mzc | 0.0 |
| 軸-Ni | 0.0 |
| 軸-Nj | 0.0 |
[応力番号]は、設定する応力番号の文字列(｢1｣～｢20｣のいずれか)とします。
説明
- 構造形式が平面フレーム、立体フレームの場合、入力可能です。
- 構造形式により、次の項目が入力可能です。
項 目 平面フレーム 立体フレーム 面内 ○ ○ 面外 ○ 軸 ○ ○
