■ 概要と主な機能

● 建築基準法施行規則第１条の３で定められた使用建築材料表の作成支援を行います。
● 図面の部屋名の近くに面積を文字列で描いておく、あるいは部屋を閉じたポリラインで描いておくと室名や床面積を読み取ります。

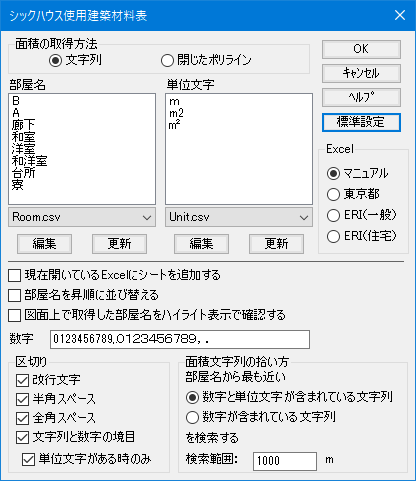

■ ダイアログ画面

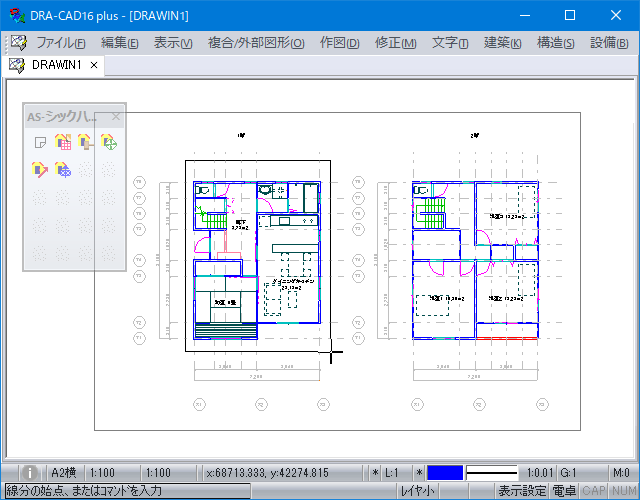

■ 操作の流れ

①部屋面積の情報を以下のどちらかで指定します。

・文字列 ：部屋名の近くに面積を表す数字を記入します。
・閉じたポリライン ：部屋の輪郭部分を閉じたポリラインで作図します。

②計算対象となる図形(文字列や閉じたポリライン)が描かれている範囲を選択すると、

設定に従って、部屋名、部屋面積を計算してExcelに出力します。

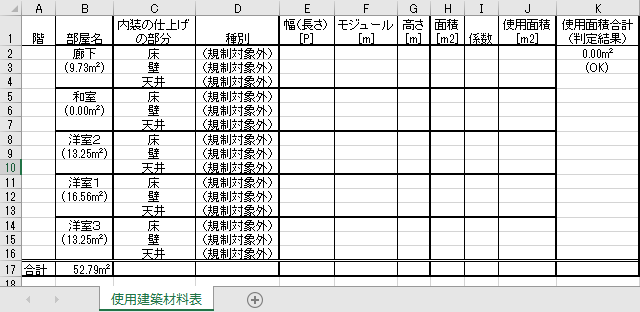

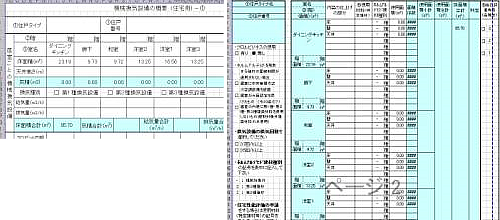

■ 出力形式

Excelの出力形式は、以下の４種類となります。

・マニュアル　・・・工学図書株式会社より発行されている「建築物のシックハウス対策マニュアル」に準拠した形式

・東京都　　・・・東京都の提出書式に準拠した形式

・ERI(一般)　・・・日本ERI株式会社の提出書式のうち、一般用の書式に準拠した形式

・ERI(住宅)　・・・日本ERI株式会社の提出書式のうち、住宅用の書式に準拠した形式
