■ 概要と主な機能

● ダクトを使用する機械換気システムを採用した場合におけるダクト経路の決定およびダクト経最長経路における全圧力損失を計算します。
● ダクトおよび室外端末を認識し、圧力損失計算結果の表を作成し、最長経路を図面上で確認することができます。

■ ダイアログ画面

■ 操作の流れ

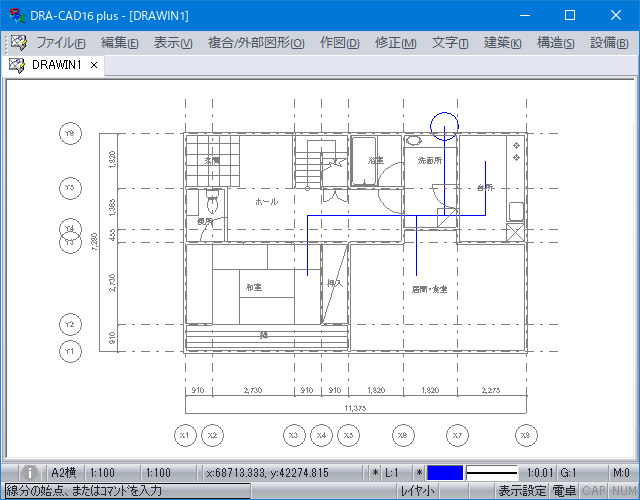

①予め、ダクト経路と室外機端末位置を作図しておき、ダクト径やダクト種別を設定します。

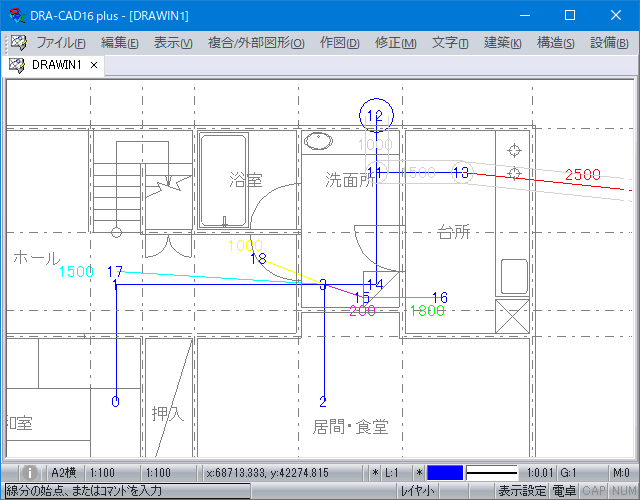

②図面を範囲で囲むと、ダクトおよび室外端末を認識し、圧力損失計算結果の表を作成します。

③また、計算したダクト番号を図面上に作図します。

■ 補足

ダクト径最長経路における全圧力損失の計算は、性能品確法（平13年国交告1347号）の第五6-2(3)イの⑧のbに定められた計算式を用いて計算します。
この計算式は『改正建築基準法に対応した建築物のシックハウス対策マニュアル』 のP.249に記載されている簡略法の式と同等です。
