AS-必要換気量計算 [64bit版/32bit版]
  • Last Updated 2018/07/13

 AS-シックハウス 必要換気量計算   [64bit版/32bit版]

【2次元コマンド】

概要と主な機能

建築基準法施行令第20条の6の一のイの(1)で定められた必要有効換気量の計算を行います。
図面中の文字列あるいはポリラインから部屋の情報を取得し、指定された条件で換気量を計算します。

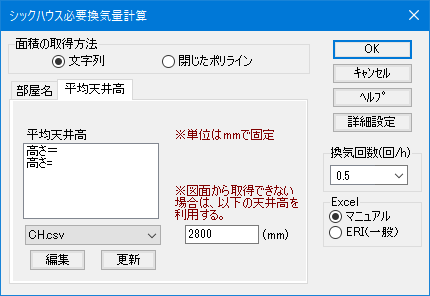

ダイアログ画面




操作の流れ

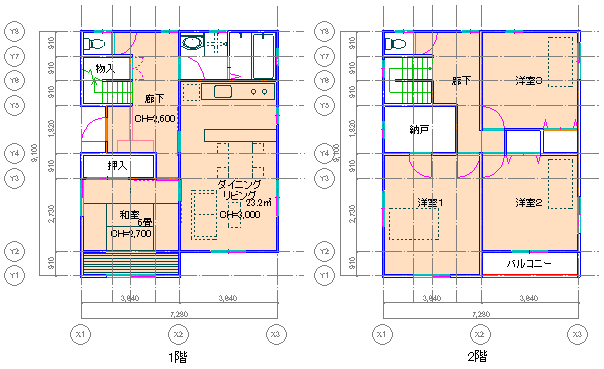

①各部屋の輪郭線をポリライン、天井高さを文字で描きます。

②図面を範囲で囲むと、床面積や天井高を読み取り、Excelで必要換気量計算の表を作成します。

計算方法としては、以下の方法で計算します。

(1)部屋の床面積を図面から取得します。
(2)設定された平均天井高を乗じて、部屋容積を計算します。
(3)設定された換気回数を乗じて、換気量を計算します。
(4)計算した換気量の小数第一位を切り上げて、設計換気量を求めます。
