■ 概要と主な機能

● 既に作図されている寸法線の数値を移動させます。
● 引出線を作図することも可能です。
● 指定した数値に寸法属性が設定されている場合、対応する寸法線を自動検索して作図します。
● 新寸法線(寸法線図形)には対応していません。

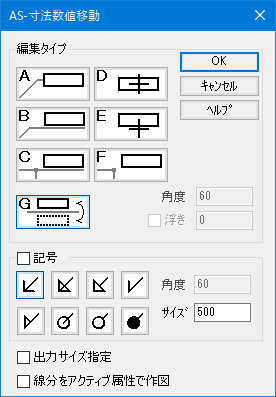

■ ダイアログ画面

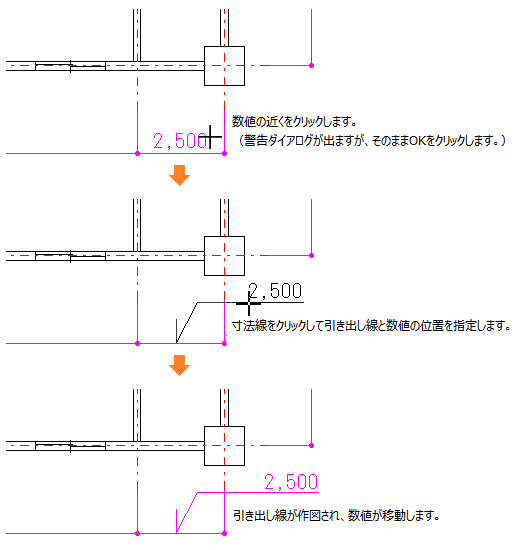

■ 操作方法

■ 補足

このコマンドで作図される引出線は通常のデータとして作成されます。
再度数値を移動する場合には、前回作図した引出線を削除してから実行してください。
指定した数値に寸法属性が設定されていない場合、引出線分を描くためには作図の基準となる寸法線を指定する必要があります。
寸法文字と寸法線の角度が平行でない場合には正しい位置に作図されません。
