AS-三斜作図 [64bit版/32bit版]
【2次元コマンド】
■ 概要と主な機能

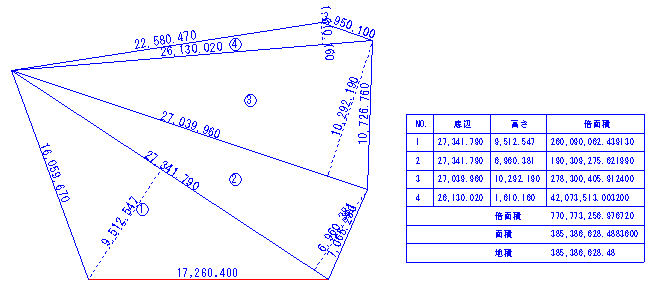

● 三斜・求積図を作成します。 ● 三角形の底辺(基準線を作図またはすでに描かれている線分を指示)、三角形の他の二辺の長さ、三角形の頂点を順に指示すると番号や寸法が自動で作図されます。 ● 三角形の基準線、二辺の長さ、頂点の指示を繰り返して入力し、右クリックで三斜求積図を作成し終了します。 ● ダイアログの[面積表を作図]ボタンをクリックして、三斜面積表を自動作成します。 ● 面積表はテキストファイルで保存ができます。

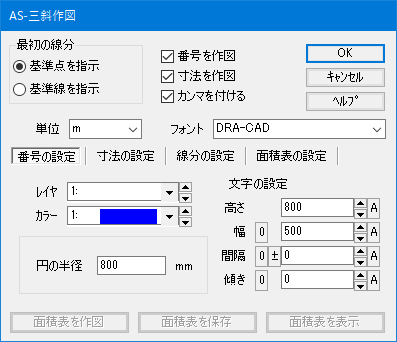

■ ダイアログ

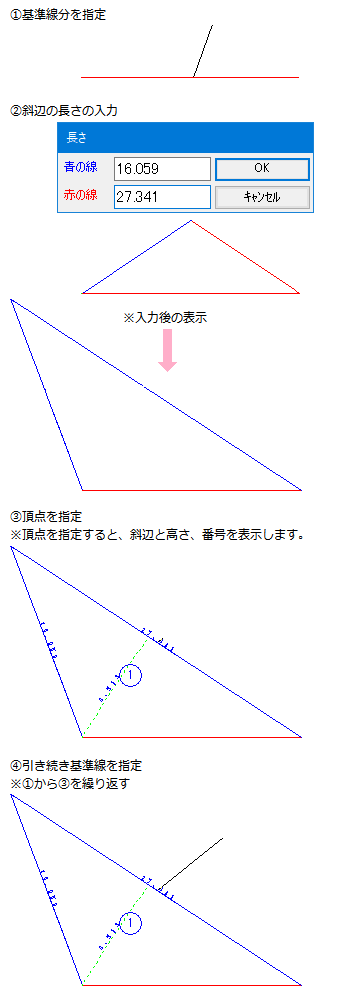

■ 操作の流れ
■ 作図例
