■ 概要と主な機能

● 同じグループ番号を使っているレイヤを非表示にします。
● 同じグループ番号を使っているデータのレイヤを全て非表示にするコマンドです。
● 意匠、構造、電気設備のデータをグループで分けている場合などに、必要なグループだけを表示して作業を進めることができます。
● グループ分けのチェックとして利用する事ができます。
● コマンドのダイアログはありません。

■ 操作例

グループ1番：意匠関係のデータ
グループ2番：構造関係のデータ
グループ3番：電気設備のデータ
というグループ構成の図面の場合、グループ1番のデータが使っているレイヤを非表示にして、グループ2番・3番のデータで作業をすることができます。

【操作方法】

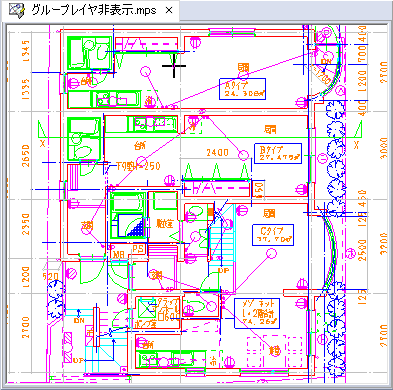

コマンドを実行し、十字カーソルで意匠関係のデータをクリックで選択します。

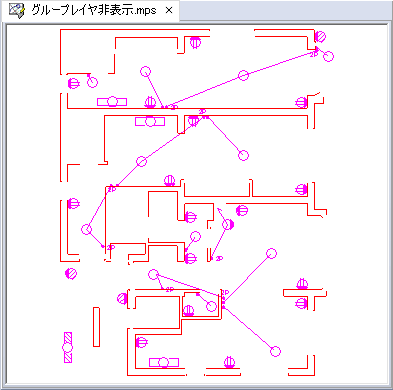

意匠関係のは表示になり、電気設備および構造関係のみが表示されます。

■ 補足

違うグループで設定していても、同じレイヤ番号にしている場合は非表示になります。
【例】
グループ1番：意匠関係のデータ　レイヤ11・22・33を使用
グループ3番：電気設備のデータ　レイヤ11・44・55を使用
この時、グループ1番＆レイヤ11の意匠図を非表示にした場合、グループ3番＆レイヤ11の電気設備も非表示になります。
（グループ3番のレイヤ44およびレイヤ55は非表示になりません）
