　AS-トイレ・ブース（一般図用） 　　[64bit版／32bit版]

【２次元コマンド】

■ 概要

● トイレ・ブースを作図します。
● ２種類のブースパターンが設定できますので、「便器3＋流し1」「洋式4＋和式1」といった組み合わせが可能です。
● 複数のブースを一度に配置出来るため、部品を利用するよりも、はるかに速く作図が出来ます。
● ダブル線（1/100相当）とシングル線（1/200相当）が選択できます。

■ ダイアログ

◆基本ブース◆	◆サブブース◆
トイレタイプは以下の５タイプになります。・洋式トイレ・洋式トイレ（横入り）・和式トイレ・和式トイレ（横入り）・システムトイレ	トイレタイプは以下の５タイプになります。・洋式トイレ・洋式トイレ（横入り）・和式トイレ・和式トイレ（横入り）・掃除流し ※ブース奥行は基本ブースと同じになります。

◆自動サイズ設定◆

一般的なトイレブースのサイズを自動で設定します。
[標準サイズ][ゆったりサイズ][最小サイズ]の３つが選択できます。
※最小サイズはスペースの関係で標準サイズが確保できない場合の最小寸法です。
　なるべく標準サイズ以上の寸法を確保してください。

サイズ	洋式	洋式（横入り）	和式	和式（横入り）	システムトイレ	掃除流し
標準	1300×900	1200×1400	1300×900	1000×1100	1450×900	幅800
ゆったり	1500×1000	1300×1500	1500×1000	1100×1200	1650×100	幅900
最小	1300×800	1100×1300	1100×800	900×1000	1450×800	幅750

■ データのセット

データのセットは「基点からの位置と角度」の「図面から」と「上側」「下側」で操作が異なります。

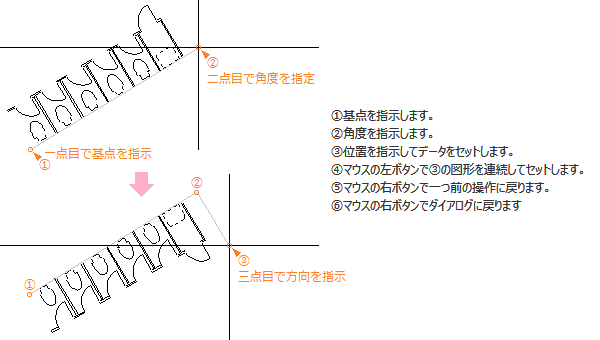

★「図面から」の場合

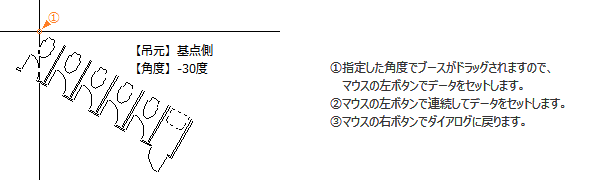

★「上側」の場合

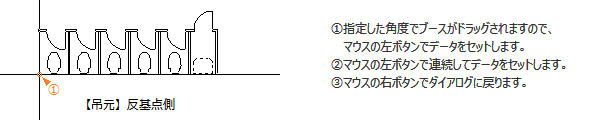

★「下側」の場合

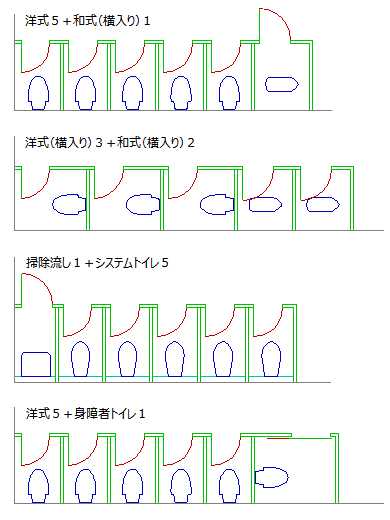

■ 作図例
