■ 概要

● 階段を作図します。
● 作図できる階段のタイプは以下の３つです。
　　・直進階段
　　・折返し階段
　　・廻り階段

■ 直進階段

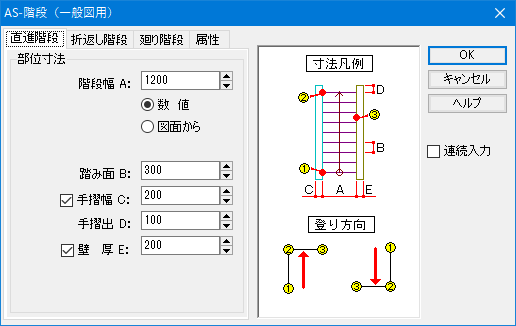

◆ダイアログ

◆データ配置の方法

①基点（段の一段目）を指定します。
②階段の最上段位置を指定します。
　線分①-②の長さが階段の長さになります。
　線分①-②のなす角が図形回転角度になります。
③階段の幅方向を指定します。
★階段幅が「数値」の場合
　入力数値が階段幅になります。
★階段幅が「図面から」の場合
　線分①-②と点③の距離が階段幅になります。
※「連続入力」をチェックすると連続で配置できます。

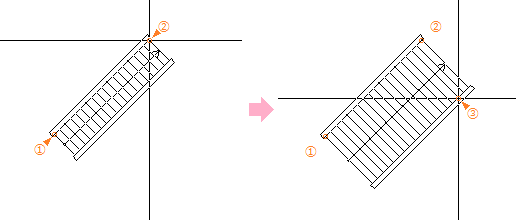

◆作図例

■ 折返し階段

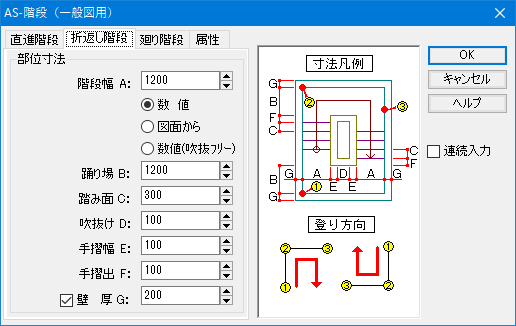

◆ダイアログ

◆データ配置の方法

①基点（階段室下階の端部）を指定します。
②階段室上階端部指定します。
　線分①-②の長さが階段室の長さになります。
　線分①-②のなす角が図形回転角度になります。
③階段の幅方向を指定します。
★階段幅が「数値」の場合
　「部位寸法」の各数値が採用されます。
★階段幅が「図面から」の場合
　階段室幅=線分①-②と点③の距離
　吹抜け幅=入力数値
　階段幅=自動調整
★階段幅が「数値(吹抜けフリー)」の場合
　階段室幅=線分①-②と点③の距離
　階段幅=入力数値
　吹抜け幅=自動調整
※「連続入力」をチェックすると連続で配置できます。

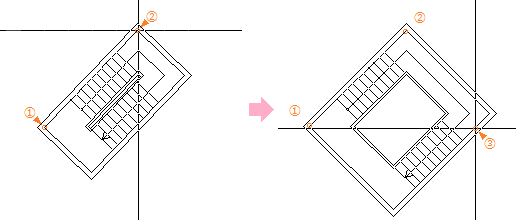

◆作図例

■ 廻り階段

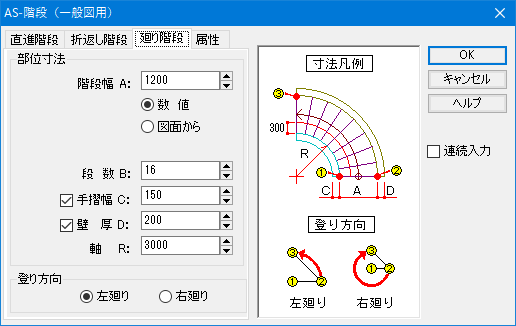

◆ダイアログ

◆データ配置の方法

①基点（中心点）を指定します。
②開始段の鼻先の延長線位置を指定します。
線分①-②のなす角が開始段の角度になります。
★階段幅が「数値」の場合
　入力数値が階段幅になります。
★階段幅が「図面から」の場合
　線分①-②の長さが階段幅になります。
③終了段の位置を指定します。
線分①-②と点③で決まる角度で廻り階段を配置します。
★登り方向が「左廻り」の場合
　開始段から終了段まで左廻りに段線を配置します。
★登り方向が「右廻り」の場合
　開始段から終了段まで右廻りに段線を配置します。
※「連続入力」をチェックすると連続で配置できます。

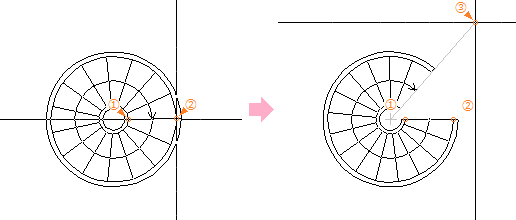

◆作図例
