　材料表示記号

■ 概要

【２次元コマンド】
地盤、割栗、畳など、よく使われる材質ハッチングパターンを2点と高さで表示した矩形領域に作図します。

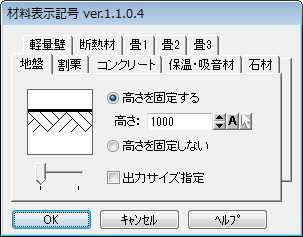

■ メインダイアログ

【ハッチングパターン】

地盤、割栗、コンクリート、保温・吸音材、石材、軽量壁、断熱材、畳が作図出来ます。

■ ２つの作図方法

【高さを固定する】
[高さ]に高さの数値を入力します。

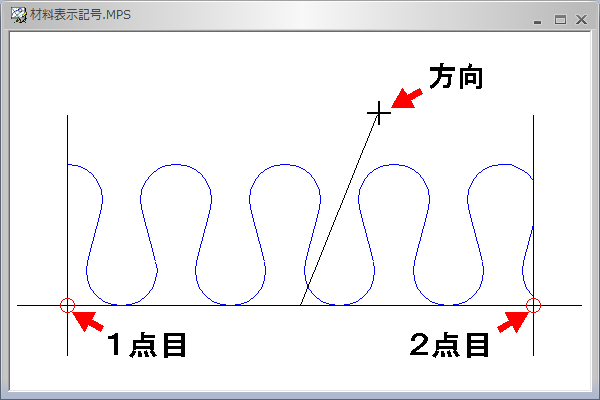

１点目、２点目、方向をマウスクリックで指示して作図します。
[（数値参照）]ボタンで、図面から高さを取得する事が出来ます。


【高さを固定しない】

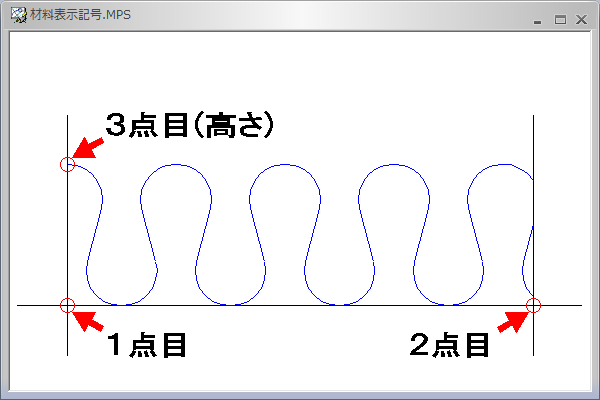

２点を指示し、ドラッギングしながら高さを指示して作図します。

■ 主な機能

地盤などの面倒だった材料表示が3回のクリックだけで簡単に出来上がる驚きのコマンドです。
地盤と保温・吸音材は細かさが2~4段階に設定する事が出来ます。

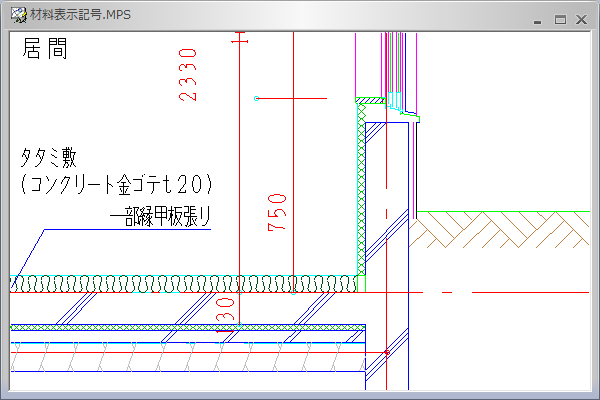

■ 作図例
