　生長樹木３Ｄ

■ 概要

【３次元コマンド】
生長をシミュレーションしてリアルな３次元の樹木モデルを作成します。

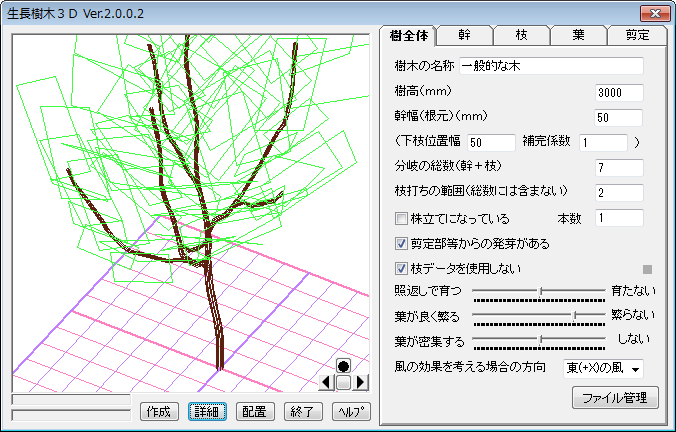

■ メインダイアログ

【基本的な操作の手順】

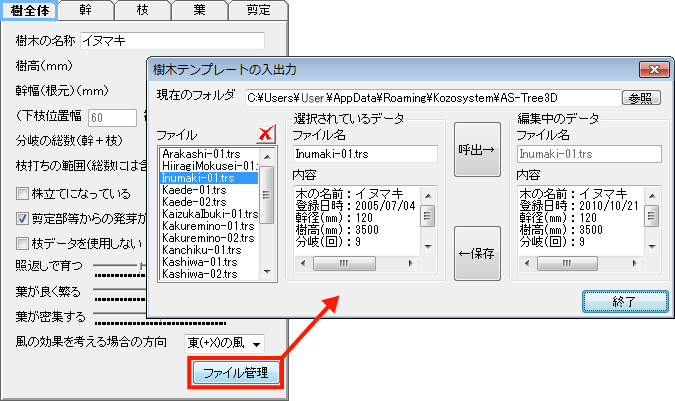

①【樹全体タブ】の［ファイル管理］ボタンで、保存してある木のテンプレートを呼び出します。

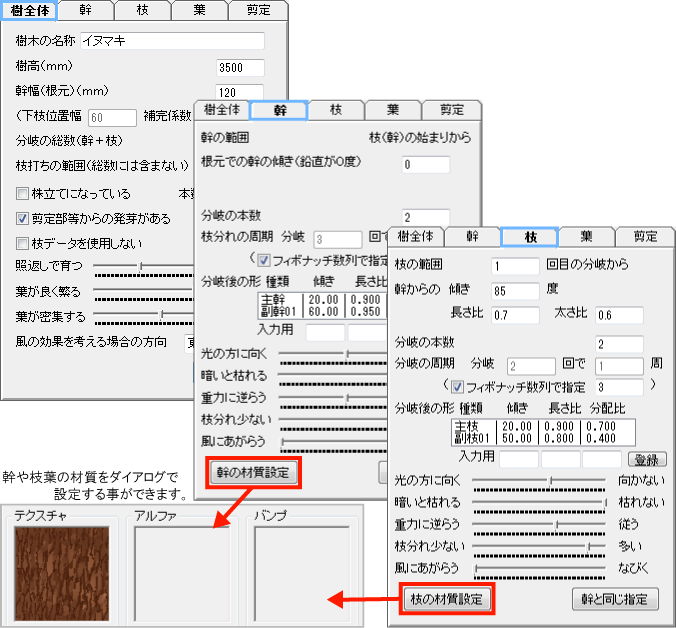

②【樹全体タブ】、【幹タブ】、【枝タブ】で木の枝振りを設定します。

【幹・枝の材質編集ダイアログ（一部）】

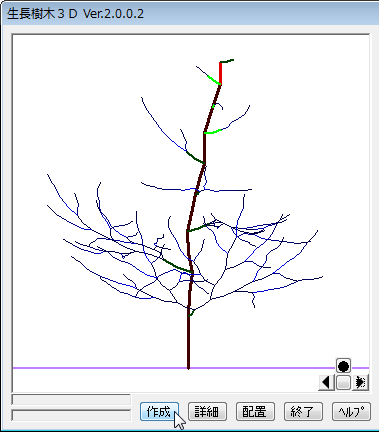

③［作成］ボタンを押すと、木の形状が表示されます。（幹、枝の線画のみ）

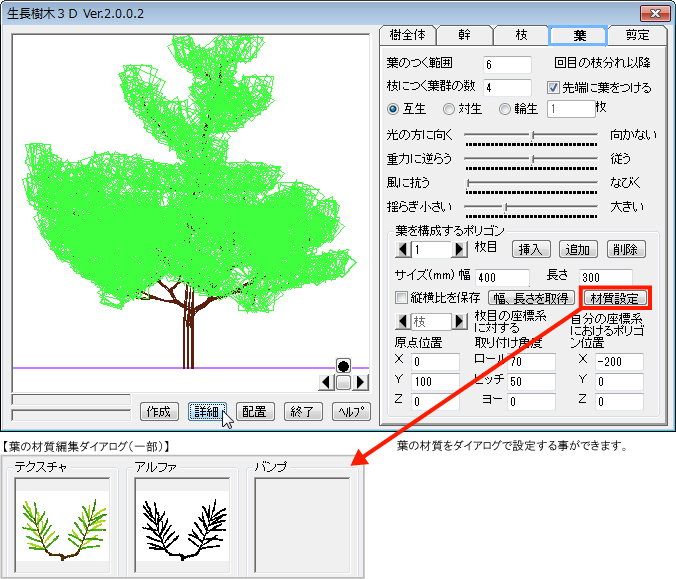

④【葉タブ】で葉の付き方を設定します。
⑤［詳細］ボタンを押すと、プレビュー画面で葉の付き方を確認できます。（葉と同時に幹、枝の太さも表現されます）

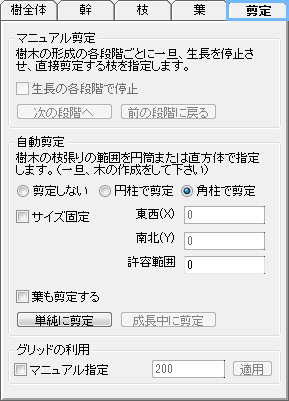

⑥【剪定タブ】で木を刈り込む。※入力必須ではありません。

※マニュアル剪定は未実装です。

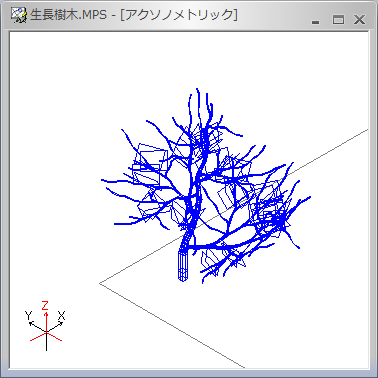

⑦上記の操作を繰り返し、木が完成したら［配置］ボタンで、DRA-CADの図面上に木を配置します。


⑧【樹全体タブ】の［ファイル管理］ボタンで、作成した木の形状をテンプレートとして保存する事ができます。

■ 主な機能

枝と幹のはっきりとした区別が必要ない場合、データ入力の手間を省く為、支持要素は幹だけにすることができます。
樹高、枝の分岐状態、葉の受光量の条件に基づき、樹木の3次元モデルを作成し、プレビューで確認できます。

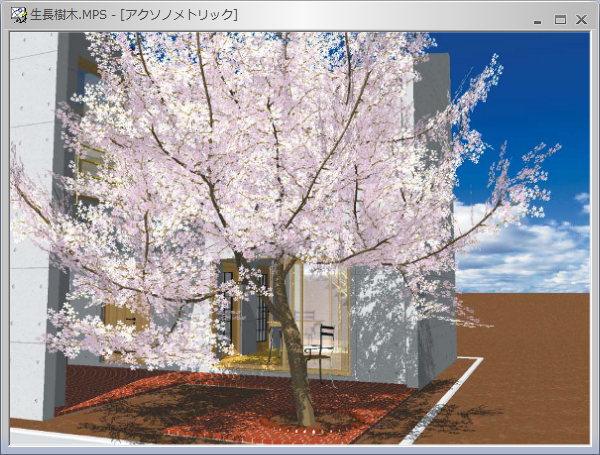

■ 作図例
