　矢印作図

■ 概要

【２次元コマンド】
表に矢印を作図し文字を記入します。
指定により角度つきの線と文字列を一緒に作図することも可能です。

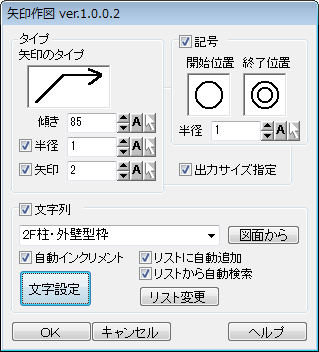

■ メインダイアログ

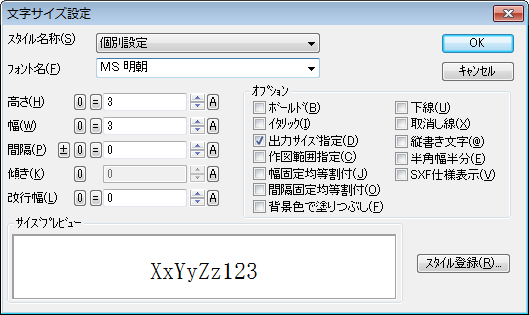

■ 文字設定ダイアログ

【文字設定】
文字の設定は、標準のコマンドと同じ様に行えます。
既にある文字スタイルからも文字の大きさなどを設定できます。

■ 主な機能

矢印の有無や形状、ポイントに置く記号は選択することが出来ます。
傾き以外の大きさは、「出力サイズ指定」をチェックすることで、出力サイズで作図できます。
よく使う文字列は、「リストに自動追加」をチェックして作図を行うことで、リストに蓄えることが出来ます。

■ 作図例

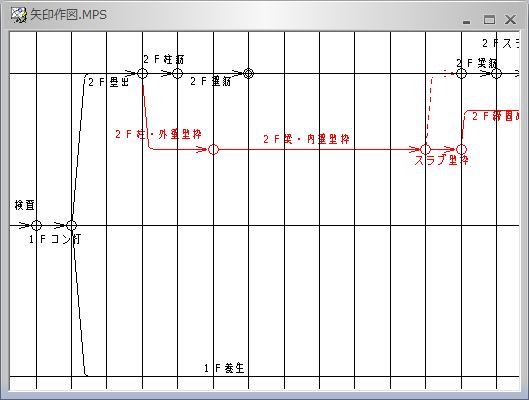

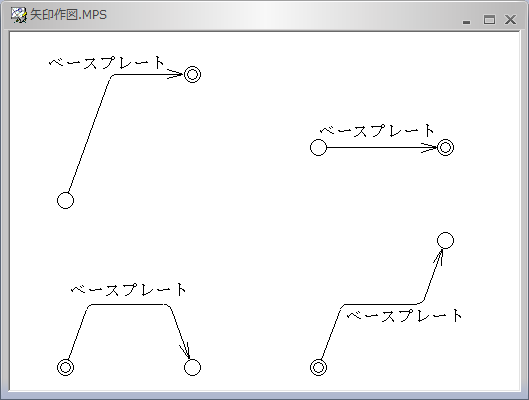

何種類かの線を引く事ができます。
