　圧力損失計算

■ 概要
【２次元コマンド】
ダクトを使用する機械換気システムを採用した場合におけるダクト経路の決定およびダクト経最長経路における全圧力損失の計算を支援するコマンドです。

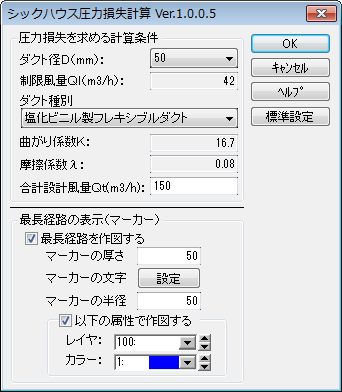

■ メインダイアログ

ダクト径D(mm)、ダクト種別、合計設計風量Qt(m3/h)を設定します。
[必要換気量計算]コマンドで求めた合計設計換気量から入力します。

■ 主な機能

図面からダクトおよび室外端末の描かれている範囲を選択すると、計算結果をMicrosoft Excelに出力して、最長経路を図面上で確認することができます。

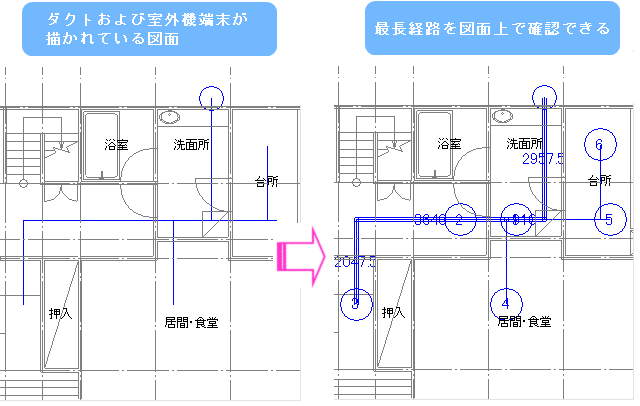

■ 利用した図面と結果

ダクトと室外端末を作図しておきます。

■ 補足

【計算式】
ダクト径最長経路における全圧力損失の計算は、住宅に関しては性能品確法(平13年国交告1347号)の第五6-2(3)イの⑧のb に定められた計算式を用いて計算しています。 (『改正建築基準法に対応した建築物のシックハウス対策マニュアル』のP.249 に記載されている簡略法の式と同等です。)
