　使用建築材料表

■ 概要
【２次元コマンド】
建築基準法施行規則第１条の３で定められた使用建築材料表の作成支援を行います。

■ メインダイアログ

■ 主な機能

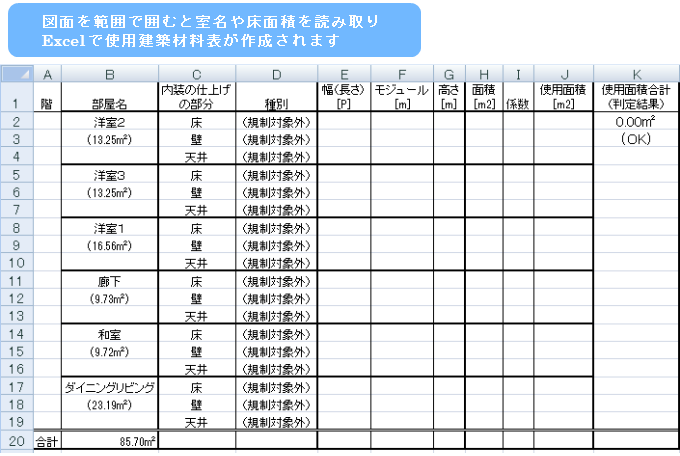

[使用建築材料表]コマンドを実行して範囲を囲むと部屋名ごとに自動的にMicrosoft Excelで使用建築材料表を作成します。

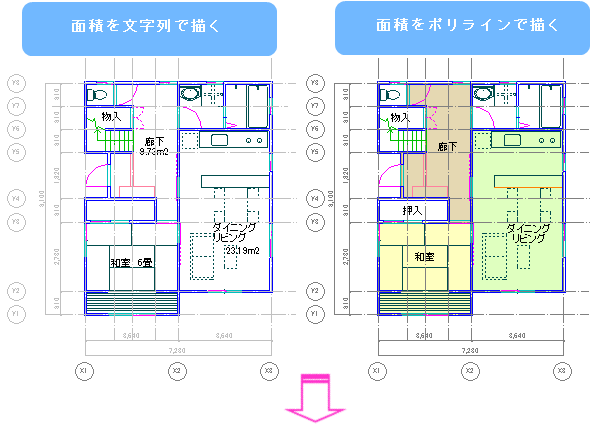

図面の部屋名の近くに面積を文字列で描いておく、あるいは部屋を閉じたポリラインで描いておくと室名や床面積を読み取ります。

■ 利用した図面と結果

■ 補足

【部屋名】・・・図面中の文字列で、リストにある文字列を含む文字を部屋名として認識します。
例）「洋室１」、｢洋室２｣の場合、「洋室」という文字が含まれていれば部屋名として認識します。

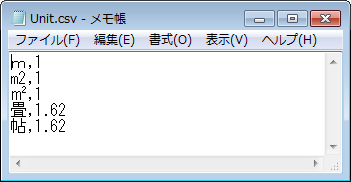

【単位文字】　・・・リストにある[文字列]を含む数字がある場合、単位を解釈して㎡に換算した結果を材料表へ記載します。

【Excelの出力形式】・・・　Excelの出力形式は４種類
「マニュアル」
工学図書株式会社より発行されている「建築物のシックハウス対策マニュアル」に準拠した形式
「東京都」
東京都の提出書式に準拠した形式
「ERI(一般)」
日本ERIの提出書式のうち、一般用の書式に準拠した形式
「ERI(住宅)」
日本ERIの提出書式のうち、住宅用の書式に準拠した形式 ※別途、Microsoft Excel97以降が必要です。
