　三斜作図

■ 本コマンドは DRA-CAD 64bit版 に対応した ASシリーズ（DLL版） が公開されています。
　 ※ASシリーズ（DLL版）は、こちら　からダウンロードできます。

■ 概要
【２次元コマンド】
三斜・求積図を作成します。

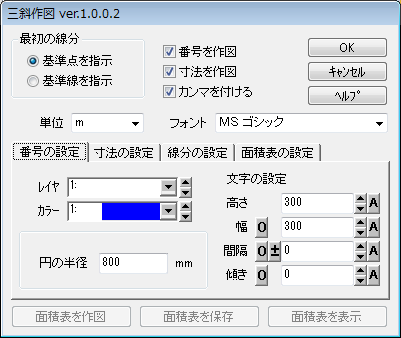

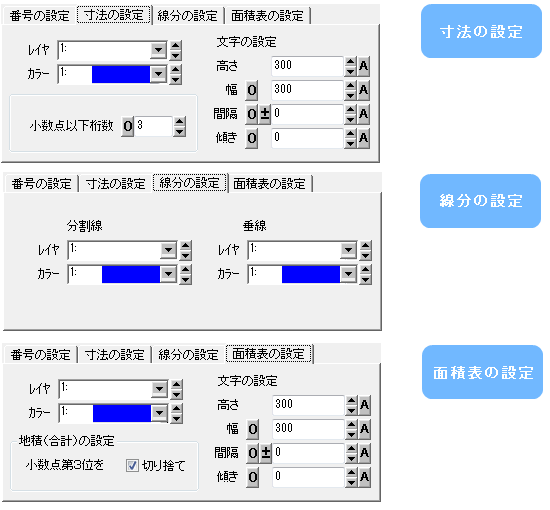

■ メインダイアログ

■ 主な機能

三角形の底辺（基準線を作図またはすでに描かれている線分を指示）、三角形の他の二辺の長さ、三角形の頂点を順に指示すると番号や寸法が自動で作図されます。
三角形の基準線、二辺の長さ、頂点の指示を繰り返して入力し、右クリックで三斜求積図を作成し終了します。
ダイアログの［面積表を作図］ボタンをクリックして、三斜面積表を自動作成します。
面積表はテキストファイルで保存ができます。

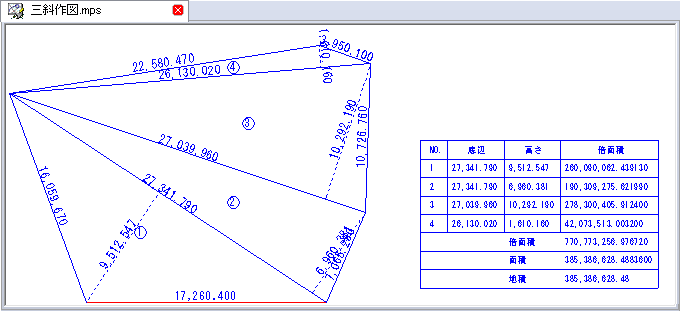

■ 作図例

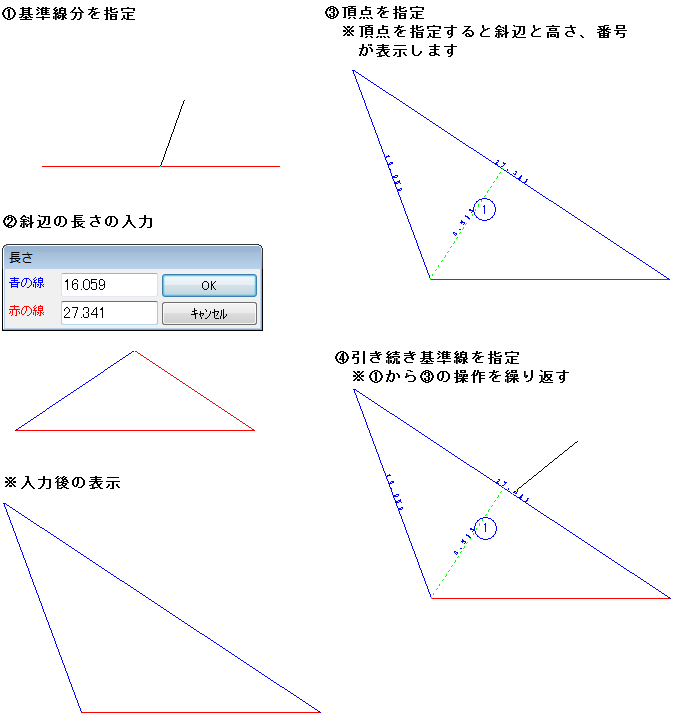

■ 操作の流れ
