さんすけ
■
概要
【２次元コマンド】
画面上に三角スケールを当てるようにして長さを測ります。
複雑な操作を省き、ドラッグやクリックひとつで上下左右に移動する手軽さが、このコマンドのメリットです。
■

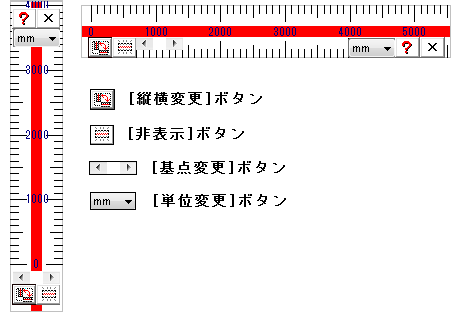

メインダイアログ
■
主な機能
【縦横変更】 「縦横変更」ボタンで「さんすけ」を縦または横にします。
【非表示】 「非表示」ボタンで「さんすけ」を非表示にします。
※非表示後、拡大／縮小／パンニングなどの操作が出来ます。右ボタンを押すと"さんすけ"を再度表示します。
※非表示後、図面上でマウスの左ボタンを押すとスナップされた位置が"さんすけ"の基点（0）になります。
【基点変更】 スクロールバーで基点（0の位置）を移動します。
【単位変更】 コンボボックスで長さの単位を変更します。
※mm、cm、m、km、インチ、フィート、ヤード、マイル、リーグ、分、寸、尺、間、丈、町、里、海里、光年
【移動】 マウスを「さんすけ」上に置いてドラッグすると「さんすけ」を移動することが出来ます。
【サイズ変更】 マウスを「さんすけ」の左右(横の場合左右。縦の場合は上下)に置いてドラッグすると、「さんすけ」自体のサイズを変更する事が出来ます。
■

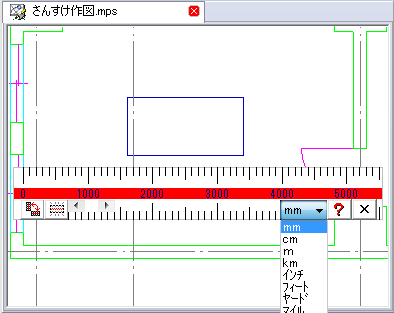

作図例
