　記号配置

■ 概要
【２次元コマンド】
建具案内図などで使用される建具記号や一般的な記号、通り符号を作図します。

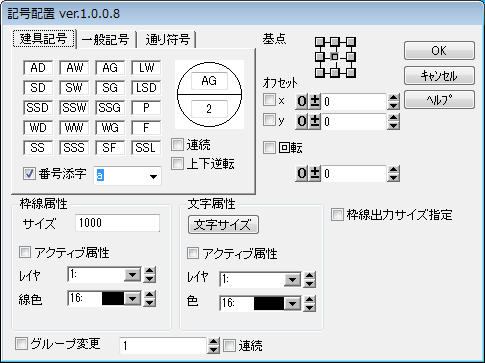

■ メインダイアログ

■ 主な機能

建具案内図、建具表、キープランなどで使用される記号をスタンプのような感覚で作成します。
このコマンドでは、後で図形を集計するために、専用のパッケージデータを作成します。
記号の種類は、建具記号、一般記号、通り符号を作図します。
建具記号の記号は一覧から選択することが出来るので入力の手間が省けます。

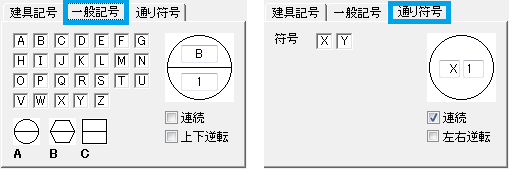

また、一覧にない場合は直接入力することも出来ます。 [番号添字追加]では、a～z、A～Zの添字が追加出来ます。
[上下逆転][左右逆転]では、文字と数値部分の位置を逆転させます。
[連続]では、クリックするごとに連続した数字で作成できます。

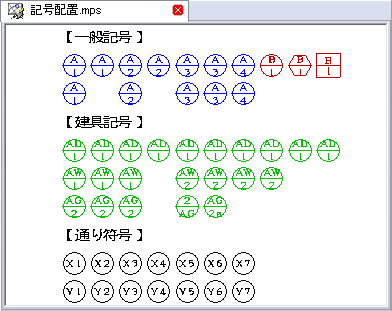

■ 作図例
