　ファイル比較表示

■ 概要
【２次元コマンド】
２つのファイルを選択し、それぞれの表示色で重ね合わせて表示します。

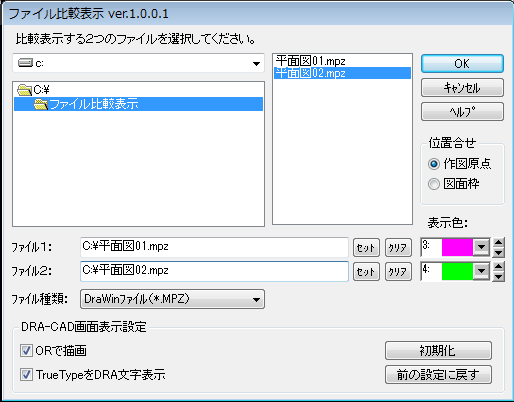

■ メインダイアログ

■ 主な機能

２つのファイルを１つの新規ウィンドウに読込み、それぞれ指定した表示色で重ね合わせて表示します。
ORで描画すれば２つのファイルの相違点を容易に確認することが出来ます。

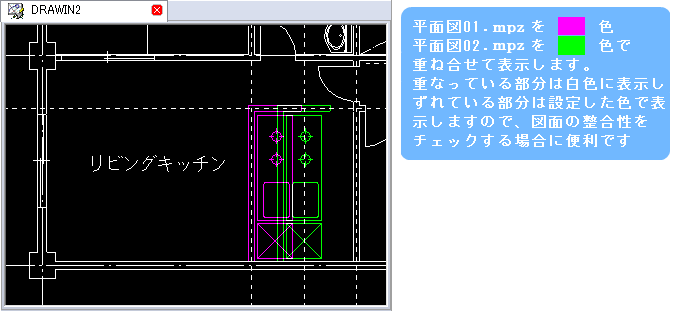

■ 作図例

■ 補足

※このコマンドは、「線分や塗りつぶしの色をORで描画する」というDRA-CADの表示機能を利用しています。
指定した色の組み合わせによって、図形をOR描画した時の色が変わります。
※ファイルの種類は、MPZ，MPW，MPP，DWG，DXF，MPX
