車の軌跡
■ 概要
【2次元コマンド】 車の通過するポイントをマウスで指示し、車の軌跡を作図します。 車幅・全長・オーバーハング・ホイールベース・トレッドなどが自由に設定でき、簡単に車の軌跡がシミュレーションできるコマンドです。

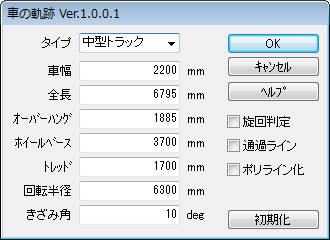

■ メインダイアログ
■ 主な機能
車のサイズは小型自動車、中型トラック、バス、自由サイズから選択し、各サイズは自由に設定ができます。 車の軌跡を描くきざみ角度の設定も可能。指示された通過点の条件で、車が旋回できるかどうかをチェックしながら作図します。 通過地点で旋回が不可能な場合は、「曲がれません」とメッセージが表示されます。

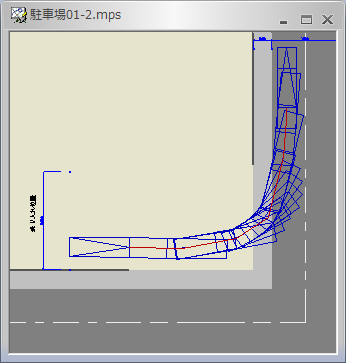

■ 作図例
